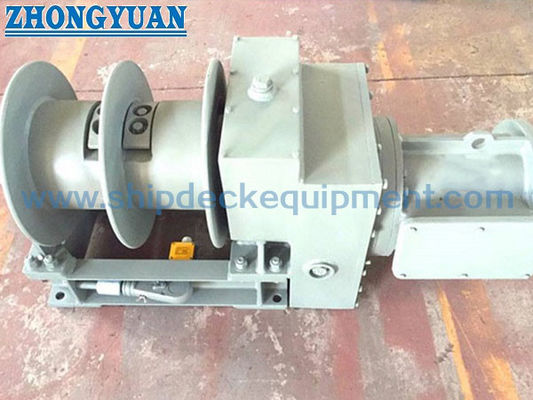

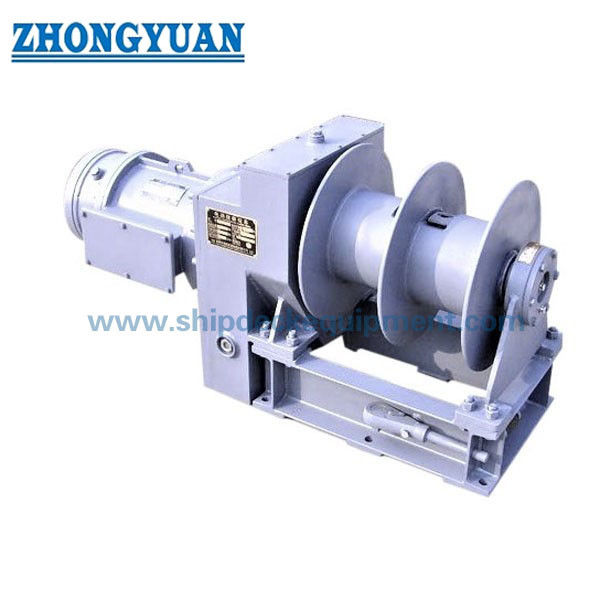

10–20kN Ναυτικός Βίντσι Πιλοτικής Σκάλας ISO 7364 Ηλεκτροκίνητος | Εξοπλισμός Χειρισμού Πιλοτικής Σκάλας Πλοίου στο Κατάστρωμα
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipment |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Πρότυπο:: | ISO 7364:2016 | Τύπος:: | Ηλεκτρικό Μονό/Διπλό Τύμπανο, Μη αυτόματη δημιουργία αντιγράφων ασφαλείας |
|---|---|---|---|
| Δοκιμές εργοστασίου:: | Δοκιμή λειτουργίας χωρίς φορτίο, δοκιμή φορτίου τύμπανο, στατική δοκιμή κάτω από 1,5 φορτίο στάθμευσ | Εργασιακό φορτίο:: | 10KN, 16KN, 20KN |
| Ταχύτητα ((m/min):: | 8-12m/min | Συρματόσχοινο: | Dia. 13 (mm); |
| Υλικό:: | Ελαφρύ ατσάλι, | Ελεγχος:: | Τοπικός έλεγχος |
| Πιστοποιητικά ταξινόμησης:: | Πιστοποιητικό δοκιμής CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers | ||
| Επισημαίνω: | πειραματικό βαρούλκο iso7364 σκαλών,προσανατολισμένο προς το ηλεκτρικό κινητήρα πειραματικό βαρούλκο σκαλών,20kn πειραματικό βαρούλκο σκαλών |
||
Περιγραφή προϊόντων
Βίντσι Γερανού Πλοίου 10–20kN ISO 7364 Ηλεκτροκίνητο | Εξοπλισμός Χειρισμού Γερανού Πλοίου
Επισκόπηση Προϊόντος
Ο ηλεκτροκίνητος γερανός πλοίου ISO 7364 έχει σχεδιαστεί για εργασίες χειρισμού και αποθήκευσης γερανών σε καταστρώματα πλοίων.
Συμμορφώνεται με το ISO 7364:2016, εξασφαλίζοντας ασφαλή και αξιόπιστη απόδοση σε θαλάσσια περιβάλλοντα.
Ο γερανός διαθέτει ηλεκτρική κίνηση με χειροκίνητη εφεδρεία, συμπαγή δομή και σταθερή λειτουργία για ασφαλή ανάπτυξη και ανάκτηση γερανού.
Γρήγορες Προδιαγραφές
• Πρότυπο: ISO 7364:2016
• Ωφέλιμο Φορτίο: 10 kN | 16 kN | 20 kN
• Τύπος Τυμπάνου: Μονό τύμπανο | Διπλό τύμπανο
• Ταχύτητα Ανύψωσης: 8–20 m/min
• Συρματόσχοινο: 6×37-13.0-170-1
• Χωρητικότητα Συρματόσχοινου: έως 95 m
• Τύπος Κίνησης: Ηλεκτρική (χειροκίνητη εφεδρεία)
• Έλεγχος: Τοπικός έλεγχος
• Υλικό: Ανθρακούχος χάλυβας
• Επεξεργασία Επιφάνειας: Sa2.5 + Εποξειδική επίστρωση
• Θερμοκρασία Λειτουργίας: -40°C έως +50°C
Κύριες Τεχνικές Παράμετροι
| Μοντέλο | 10KN | 16KN | 20KN |
| Φορτίο Τυμπάνου (KN) | 10 | 16 | 20 |
| Υποστηρικτικό Φορτίο (KN) | 30 | 48 | 60 |
| Ταχύτητα Ανύψωσης (m/min) | 8.09/10 | 9.85/11.64 | 15.3/20.7 |
| Στρώμα Τυλίγματος Συρματόσχοινου στο Τύμπανο | 3 | 3 | 4 |
| Χωρητικότητα Συρματόσχοινου (m) | 37 | 50 | 95 |
| Μέγεθος Συρματόσχοινου | 6*37-13.0-170-1 | 6*37-13.0-170-1 | 6*37-13.0-170-1 |
| Αναλογία Ηλεκτρικής Μετάδοσης | 75.43 | 69.48 | 51.19 |
| Αναλογία Χειροκίνητης Μετάδοσης | 30.73 | 30.73 | 31.5 |
| Συνολική Αποδοτικότητα | 0.83 | 0.858 | 0.85 |
Οδηγός Επιλογής Γερανού
Βήμα 1 – Ωφέλιμο Φορτίο: 10 kN | 16 kN | 20 kN
Βήμα 2 – Τύπος Τυμπάνου: Μονό τύμπανο | Διπλό τύμπανο
Βήμα 3 – Ταχύτητα Ανύψωσης: 8–12 m/min | 12–20 m/min
Βήμα 4 – Συρματόσχοινο: 6×37 συρματόσχοινο
Βήμα 5 – Τύπος Κίνησης: Ηλεκτρική με χειροκίνητη εφεδρεία
Βήμα 6 – Έλεγχος: Τοπικός έλεγχος
Δομή & Εξαρτήματα
Δομή & Εξαρτήματα: Ηλεκτροκινητήρας | Σύστημα μετάδοσης με γρανάζια | Μονό / διπλό τύμπανο | Σύστημα συρματόσχοινου | Σύστημα φρένων | Σύστημα χειροκίνητης κίνησης | Πίνακας ελέγχου | Βάση στήριξης
Προσαρμοσμένα Χαρακτηριστικά
Ωφέλιμο Φορτίο: 10 / 16 / 20 kN
Τύπος Τυμπάνου: Μονό / Διπλό
Ταχύτητα: 8–20 m/min
Τύπος Κίνησης: Ηλεκτρική
Έλεγχος: Τοπικός
Συρματόσχοινο: 6×37
Εγκατάσταση: Στηριζόμενο στο κατάστρωμα
Οδηγός Προσαρμοσμένης Διαμόρφωσης & Ερωτήσεων
Ωφέλιμο Φορτίο | Τύπος Τυμπάνου | Ταχύτητα Ανύψωσης | Προδιαγραφή Συρματόσχοινου | Χωρητικότητα Συρματόσχοινου | Απαίτηση Εγκατάστασης
Αποστείλετε τα παραπάνω δεδομένα για επιλογή μοντέλου και προσφορά
Πώς Λειτουργεί
Ο ηλεκτροκινητήρας κινεί το τύμπανο μέσω του κιβωτίου ταχυτήτων, τυλίγοντας ή απελευθερώνοντας το συρματόσχοινο για τον χειρισμό των γερανών.
Η χειροκίνητη κίνηση εξασφαλίζει λειτουργία κατά τη διάρκεια διακοπής ρεύματος.
Εφαρμογές
Εφαρμογές: Χειρισμός γερανών | Εργασίες στο κατάστρωμα πλοίου | Φορτηγά πλοία | Υπεράκτια σκάφη | Λειτουργίες λιμένων και αγκυροβολίων
Πιστοποιήσεις & Πλεονεκτήματα
Πιστοποιήσεις: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Πλεονεκτήματα: Συμμόρφωση με ISO 7364 | Σταθερή ηλεκτρική κίνηση | Συμπαγής σχεδιασμός | Χειροκίνητη εφεδρεία | Εύκολη συντήρηση
Σχέδια & Φωτογραφίες
• Γενικό σχέδιο διάταξης
• Σχέδιο δομής
• Διάταξη εγκατάστασης
• Φωτογραφίες προϊόντος
Πληροφορίες Παραγγελίας
MOQ: 1 Μονάδα
Χρόνος Παράδοσης: Βάσει έργου
Πληρωμή: T/T, L/C
Συχνές Ερωτήσεις
Ε1: Είναι σύμφωνο με ISO; Α: Ναι, ISO 7364:2016.
Ε2: Εφεδρική λειτουργία; Α: Διαθέσιμη χειροκίνητη κίνηση.
Ε3: Επιλογές τυμπάνου; Α: Μονό και διπλό τύμπανο.
