50KN ETA Storage Drum | Τύμπανο Αποθήκευσης Συρματόσχοινου Ρυμούλκησης Έκτακτης Ανάγκης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Δυνατότητα έλξης ασφαλείας: | 50KN | Ικανότητα τυμπάνων: | 100μ |
|---|---|---|---|
| Ταχύτητα αεροκινητήρα: | 2400 r/min | Rope Dia: | 80 χλστ |
| Θέση ελέγχου: | Τοπικός έλεγχος | Υλικό: | Χαλυβδοσίδηρος |
| Επεξεργασία Επιφανειών: | αμμοκροτήματα σε S2,5 + 3 στρώματα επωξικής μπογιάς | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, κ.λπ. |
| Επισημαίνω: | 50KN ενιαίο βαρούλκο αποθήκευσης τυμπάνων,50KN βαρούλκο αποθήκευσης,50KN ρυμουλκώντας εξοπλισμός σκαφών |
||
Περιγραφή προϊόντων
50KN ETA Storage Drum | Τύμπανο Αποθήκευσης Συρματόσχοινου Ρυμούλκησης Έκτακτης Ανάγκης από Χάλυβα
Επισκόπηση Προϊόντος
Το τύμπανο αποθήκευσης ETA 50KN είναι μια πνευματική διάταξη τυμπάνου που χρησιμοποιείται για την αποθήκευση συρματόσχοινου ρυμούλκησης έκτακτης ανάγκης σε πλοία που απαιτούν διάταξη ρυμούλκησης έκτακτης ανάγκης. Προορίζεται για να διατηρεί το καθορισμένο συρματόσχοινο οργανωμένο, προστατευμένο και έτοιμο για ανάπτυξη κατά την προετοιμασία ρυμούλκησης έκτακτης ανάγκης, ειδικά σε τύπους πλοίων όπως επιβατηγά πλοία, δεξαμενόπλοια και μεταφορείς αερίου, όπου η ετοιμότητα ρυμούλκησης έκτακτης ανάγκης αποτελεί σημαντική ανησυχία για την ασφάλεια και τη λειτουργία.
Αυτό το προϊόν θα πρέπει να αντιμετωπίζεται ως τύμπανο αποθήκευσης και χειρισμού συρματόσχοινου ρυμούλκησης έκτακτης ανάγκης, όχι ως κύρια βαρούλκο ρυμούλκησης, εκτός εάν το εγκεκριμένο σχέδιο και ο υπολογισμός του έργου ορίζουν αυτήν τη λειτουργία. Τα παρεχόμενα δεδομένα αναφέρουν χωρητικότητα ασφαλούς έλξης 50 kN, χωρητικότητα τυμπάνου 100 m, διάμετρο συρματόσχοινου 80 mm, τοπικό έλεγχο και πνευματική κίνηση κινητήρα. Η τελική κατασκευή του συρματόσχοινου, οι διαστάσεις του τυμπάνου, ο σχεδιασμός της βάσης, η διάταξη πέδησης ή ασφάλισης, το πεδίο πιστοποίησης και η διεπαφή της διάταξης ρυμούλκησης έκτακτης ανάγκης θα πρέπει να επιβεβαιώνονται σύμφωνα με τις προδιαγραφές του πλοίου.
Γρήγορες Προδιαγραφές
- Τύπος προϊόντος: Τύμπανο αποθήκευσης ETA → αποθηκεύει συρματόσχοινο ρυμούλκησης έκτακτης ανάγκης από χάλυβα για την προετοιμασία ρυμούλκησης έκτακτης ανάγκης του πλοίου.
- Χωρητικότητα ασφαλούς έλξης: 50 kN → χρησιμοποιείται ως παρεχόμενο δεδομένο χωρητικότητας έλξης· δεν πρέπει να μετατρέπεται σε SWL, MBL, φορτίο δοκιμής ή χωρητικότητα ρυμούλκησης χωρίς έγκριση έργου.
- Χωρητικότητα τυμπάνου: 100 m → δηλωμένη χωρητικότητα αποθήκευσης συρματόσχοινου στα παρεχόμενα δεδομένα· η πραγματική διάταξη συρματόσχοινου, η απόσταση φλάντζας και οι διαστάσεις του τυμπάνου πρέπει να επιβεβαιώνονται από το σχέδιο.
- Διάμετρος συρματόσχοινου: 80 mm → σημαντικό για την αυλάκωση / χώρο περιέλιξης του τυμπάνου, τον χειρισμό του συρματόσχοινου και τη συμβατότητα με τη διάταξη ρυμούλκησης έκτακτης ανάγκης.
- Διάταξη κίνησης: πνευματικός κινητήρας αέρα → κατάλληλο όπου υπάρχει παροχή πεπιεσμένου αέρα· πρέπει να ελέγχεται η ποιότητα της παροχής αέρα, η σύνδεση σωλήνα και η λογική ελέγχου.
- Δεδομένα πνευματικού κινητήρα: 2400 σ.α.λ., κατανάλωση αέρα 9 m³/min, πίεση αέρα 7 bar → βασικά δεδομένα για την επιβεβαίωση του συστήματος αέρα του πλοίου πριν από την προσφορά.
- Θέση ελέγχου: τοπικός έλεγχος → η θέση λειτουργίας, η διακοπή έκτακτης ανάγκης, η πέδη ή η ασφάλιση και η πρόσβαση του πληρώματος πρέπει να επιβεβαιώνονται από το σχέδιο γενικής διάταξης (GA).
- Επεξεργασία επιφάνειας: αμμοβολή Sa 2.5 + τρία στρώματα εποξειδικής βαφής → το τελικό σύστημα επίστρωσης, το πάχος ξηρού φιλμ (DFT), το χρώμα και η διαδικασία επισκευής ακολουθούν τις απαιτήσεις του έργου.
Κύριες Τεχνικές Παράμετροι
| Στοιχείο | Παρεχόμενη Τιμή | Σημασία Μηχανικής / Προσφοράς |
| Όνομα προϊόντος | 50KN ETA Storage Drum | Τύμπανο αποθήκευσης συρματόσχοινου ρυμούλκησης έκτακτης ανάγκης από χάλυβα για διάταξη ETA πλοίου. |
| Χωρητικότητα ασφαλούς έλξης | 50 kN | Αναφορά χωρητικότητας έλξης από παρεχόμενα δεδομένα· δεν δηλώνεται ως SWL ρυμούλκησης ή MBL συρματόσχοινου. |
| Χωρητικότητα τυμπάνου | 100 m | Μήκος αποθήκευσης για συρματόσχοινο ρυμούλκησης έκτακτης ανάγκης· οι διαστάσεις του τυμπάνου πρέπει να επιβεβαιωθούν. |
| Διάταξη τυμπάνου | Μονό τύμπανο | Διαμόρφωση ενός τυμπάνου για αποθήκευση συρματόσχοινου και τοπικό χειρισμό. |
| Διάμετρος συρματόσχοινου | 80 mm | Αναφορά διαμέτρου συρματόσχοινου για επιβεβαίωση χωρητικότητας τυμπάνου και χώρου περιέλιξης. |
| Ταχύτητα πνευματικού κινητήρα | 2400 r/min | Αναφορά πνευματικής κίνησης· η ταχύτητα μειωτήρα και τυμπάνου πρέπει να επιβεβαιωθεί εάν απαιτείται. |
| Κατανάλωση αέρα | 9 m³/min | Απαιτούμενη χωρητικότητα παροχής αέρα πλοίου για λειτουργία. |
| Πίεση αέρα | 7 bar | Απαιτούμενη πίεση πεπιεσμένου αέρα για λειτουργία πνευματικού κινητήρα. |
| Θέση ελέγχου | Τοπικός έλεγχος | Η πρόσβαση χειριστή, η διακοπή έκτακτης ανάγκης και η διάταξη ελέγχου πρέπει να επιβεβαιωθούν από το σχέδιο. |
| Υλικό | Μαλακός χάλυβας | Οι ακριβείς ποιότητες πλάκας / άξονα / τυμπάνου πρέπει να επιβεβαιωθούν πριν από την παραγωγή. |
| Επεξεργασία επιφάνειας | Sa 2.5 + τρία στρώματα εποξειδικής βαφής | Αναφορά θαλάσσιας επίστρωσης· το τελικό DFT, το χρώμα και το σύστημα βαφής πρέπει να επιβεβαιωθούν. |
Οδηγός Επιλογής & Ερωτήσεων
Βήμα 1: Επιβεβαιώστε ότι ο εξοπλισμός απαιτείται ως τύμπανο αποθήκευσης ETA για συρματόσχοινο ρυμούλκησης έκτακτης ανάγκης, όχι ως βαρούλκο ρυμούλκησης ή βαρούλκο ανύψωσης.
Βήμα 2: Επιβεβαιώστε τις προδιαγραφές του συρματόσχοινου: διάμετρος 80 mm, κατασκευή συρματόσχοινου, ποιότητα συρματόσχοινου, πραγματικό μήκος, τελικό εξάρτημα, διεπαφή σφιγκτήρα / γάντζου, και εάν το συρματόσχοινο παρέχεται με το τύμπανο.
Βήμα 3: Επιβεβαιώστε την ορολογία φορτίου και τη βάση έγκρισης: χωρητικότητα ασφαλούς έλξης 50 kN, απαιτούμενη έλξη λειτουργίας, συντελεστής ασφαλείας, απαίτηση πέδησης ή ασφάλισης και απαίτηση έγκρισης κλάσης.
Βήμα 4: Επιβεβαιώστε την παροχή αέρα: διαθέσιμη πίεση λειτουργίας, χωρητικότητα ροής αέρα, μέγεθος γραμμής αέρα, ποιότητα αέρα, διάταξη βαλβίδας ελέγχου και εάν απαιτείται πρόσθετη τεκμηρίωση πνευματικού κινητήρα.
Βήμα 5: Επιβεβαιώστε τη διεπαφή εγκατάστασης: βάση καταστρώματος, αποτύπωμα, διάταξη βιδώματος ή συγκόλλησης, περιβάλλων χώρος, κατεύθυνση ροής συρματόσχοινου και σχέση με τσοκ, φαρλέ, βάση ρυμούλκησης ή σύνδεση ρυμούλκησης έκτακτης ανάγκης.
Βήμα 6: Επιβεβαιώστε την επεξεργασία επιφάνειας: αμμοβολή Sa 2.5, τρία στρώματα εποξειδικής βαφής, τελικό χρώμα, DFT, κατηγορία διάβρωσης, χρώμα επισκευής, επιλογή ανοξείδωτου χάλυβα εάν απαιτείται, και μέθοδος συσκευασίας.
Βήμα 7: Παρέχετε τύπο πλοίου, ποσότητα, απαίτηση νηογνώμονα, πεδίο επιθεώρησης, απαίτηση πιστοποιητικού, σχέδιο GA, τόπο παράδοσης και απαιτούμενο χρόνο παράδοσης.
Δομή
Μονό τύμπανο αποθήκευσης | Άξονας τυμπάνου | Πνευματικός κινητήρας αέρα | Διάταξη τοπικού ελέγχου | Χώρος αποθήκευσης συρματόσχοινου | Πλαίσιο στήριξης / βάση | Διάταξη πέδησης ή ασφάλισης προς επιβεβαίωση | Διεπαφή βάσης καταστρώματος | Θαλάσσια εποξειδική επίστρωση
Πλεονεκτήματα Αποθήκευσης, Πνευματικής Κίνησης & Μηχανικής
- Το τύμπανο αποθήκευσης διατηρεί το συρματόσχοινο ρυμούλκησης έκτακτης ανάγκης σε καθορισμένη θέση, μειώνοντας τον χειρισμό χαλαρού συρματόσχοινου και υποστηρίζοντας ταχύτερη προετοιμασία έκτακτης ανάγκης όταν απαιτείται η διάταξη ρυμούλκησης.
- Η πνευματική διάταξη κίνησης αποφεύγει την εξάρτηση από την ηλεκτρική ισχύ κίνησης στον ίδιο τον εξοπλισμό, αλλά η χωρητικότητα παροχής αέρα του πλοίου και η σταθερότητα πίεσης πρέπει να ελεγχθούν πριν από την τελική επιλογή.
- Η δηλωμένη χωρητικότητα συρματόσχοινου 100 m πρέπει να επαληθευτεί έναντι της πραγματικής κατασκευής συρματόσχοινου 80 mm, της μεθόδου περιέλιξης, της απόστασης φλάντζας και της κατάστασης αποθήκευσης στο εγκεκριμένο σχέδιο.
- Ο τοπικός έλεγχος επιτρέπει την άμεση λειτουργία από το πλήρωμα στη θέση του εξοπλισμού. Η πρόσβαση του χειριστή, η διακοπή έκτακτης ανάγκης, ο ασφαλής χώρος στάσης και η διαδρομή του συρματόσχοινου πρέπει να εξεταστούν με τη διάταξη του πλοίου.
- Η χωρητικότητα ασφαλούς έλξης 50 kN είναι χρήσιμη για ελεγχόμενο χειρισμό συρματόσχοινου, αλλά δεν είναι αυτόματα το φορτίο ρυμούλκησης, το SWL, το φορτίο δοκιμής ή το φορτίο θραύσης του συρματόσχοινου.
- Η βάση καταστρώματος και η περιβάλλουσα δομή πρέπει να ελεγχθούν από το ναυπηγείο ή το γραφείο σχεδιασμού, επειδή τα φορτία χειρισμού συρματόσχοινου μεταφέρονται μέσω της βάσης του τυμπάνου στη δομή του πλοίου.
- Η επίστρωση με προετοιμασία επιφάνειας Sa 2.5 και τρία στρώματα εποξειδικής βαφής βοηθά στην προστασία του εξοπλισμού σε θαλάσσιες συνθήκες καταστρώματος όταν το τελικό σύστημα επίστρωσης έχει καθοριστεί σωστά.
Προσαρμοσμένα Χαρακτηριστικά
- Τύπος Προϊόντος: Τύμπανο αποθήκευσης ETA → εξοπλισμός αποθήκευσης και χειρισμού συρματόσχοινου ρυμούλκησης έκτακτης ανάγκης για προετοιμασία ρυμούλκησης πλοίου.
- Χωρητικότητα Ασφαλούς Έλξης: 50 kN → όρος παρεχόμενης χωρητικότητας έλξης· μην τον ξαναγράφετε ως SWL, MBL, έλξη ρυμούλκησης ή φορτίο θραύσης χωρίς επιβεβαίωση.
- Χωρητικότητα Τυμπάνου: 100 m → μήκος αποθήκευσης συρματόσχοινου για το καθορισμένο συρματόσχοινο ρυμούλκησης έκτακτης ανάγκης από χάλυβα.
- Διάμετρος Συρματόσχοινου: 80 mm → βασική βάση για χωρητικότητα τυμπάνου, περιέλιξη συρματόσχοινου, συμβατότητα τροχαλίας / φαρλέ και απόσταση τελικού εξαρτήματος.
- Τύπος Κίνησης: Πνευματικός κινητήρας → κατάλληλο για πνευματική λειτουργία όπου υπάρχει διαθέσιμη παροχή πεπιεσμένου αέρα πλοίου.
- Απαίτηση Αέρα: 2400 σ.α.λ., 9 m³/min, 7 bar → δεδομένα πνευματικού κινητήρα προς έλεγχο έναντι της χωρητικότητας αέρα υπηρεσίας πλοίου.
- Έλεγχος: Τοπικός έλεγχος → η θέση λειτουργίας και οι συσκευές ασφαλείας πρέπει να επιβεβαιωθούν στο εγκεκριμένο σχέδιο.
- Υλικό: Μαλακός χάλυβας → οι ακριβείς ποιότητες υλικού και το πεδίο ιχνηλασιμότητας πρέπει να επιβεβαιωθούν σύμφωνα με την απαίτηση παραγγελίας.
- Επεξεργασία Επιφάνειας: Sa 2.5 + τρία στρώματα εποξειδικής βαφής → το τελικό σύστημα επίστρωσης ακολουθεί τις προδιαγραφές βαφής του πλοίου.
- Απαίτηση Πιστοποιητικού: Διαθέσιμο σύμφωνα με το πεδίο του έργου → πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης και επιθεώρηση με μάρτυρα πρέπει να συμφωνηθούν πριν από την προσφορά.
Πώς Λειτουργεί
Το συρματόσχοινο ρυμούλκησης έκτακτης ανάγκης αποθηκεύεται στο τύμπανο → Το πλήρωμα χειρίζεται τον τοπικό πνευματικό έλεγχο → Ο πνευματικός κινητήρας περιστρέφει το τύμπανο για χειρισμό συρματόσχοινου → Το συρματόσχοινο εκτοξεύεται ή ανακτάται σύμφωνα με την εγκεκριμένη διαδικασία ρυμούλκησης έκτακτης ανάγκης → Τα φορτία αντίδρασης μεταφέρονται μέσω του άξονα, του πλαισίου και της βάσης στη θεμελίωση του πλοίου
Εφαρμογές
Επιβατηγά πλοία | Πετρελαιοφόρα | Μεταφορείς αερίου | Σταθμοί διάταξης ρυμούλκησης έκτακτης ανάγκης | Προετοιμασία ρυμούλκησης πλοίου | Έργα νέων κατασκευών | Έργα ανακατασκευής και αντικατάστασης
Πιστοποιήσεις & Πλεονεκτήματα
Τα πιστοποιητικά μπορούν να διευθετηθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο επιθεώρησης, την ιχνηλασιμότητα υλικού και τη διαδικασία έγκρισης του νηογνώμονα.
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

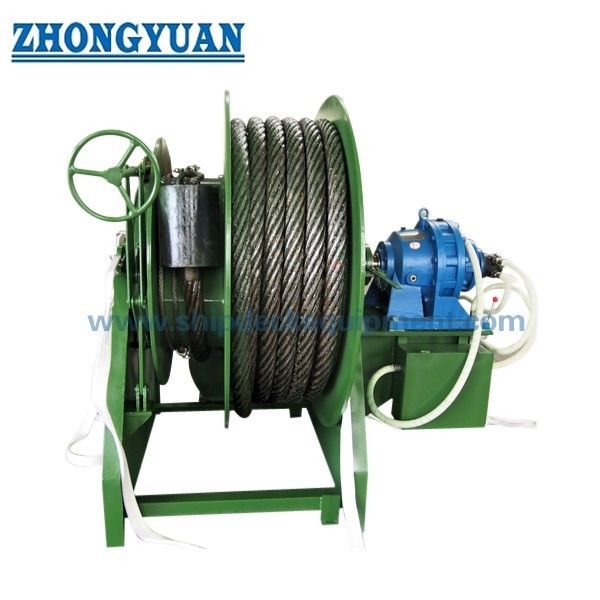

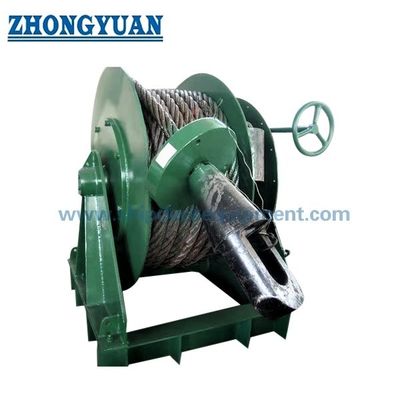

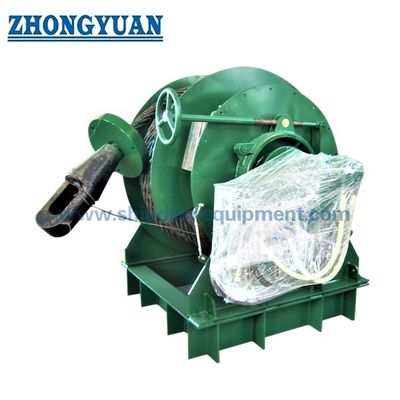

Σχέδια & Φωτογραφίες
Συχνές Ερωτήσεις
Ε1: Είναι το 50KN ETA Storage Drum ένα βαρούλκο ρυμούλκησης;
Α1: Δεν πρέπει να περιγράφεται ως βαρούλκο ρυμούλκησης μόνο με βάση τα παρεχόμενα δεδομένα. Το προϊόν αναφέρεται ως τύμπανο αποθήκευσης συρματόσχοινου ρυμούλκησης έκτακτης ανάγκης από χάλυβα. Η χωρητικότητα ασφαλούς έλξης 50 kN πρέπει να αντιμετωπίζεται ως δεδομένα έλξης χειρισμού συρματόσχοινου, εκτός εάν το εγκεκριμένο σχέδιο και ο υπολογισμός ορίζουν άλλη λειτουργία.
Ε2: Μπορεί η χωρητικότητα ασφαλούς έλξης 50 kN να χρησιμοποιηθεί ως SWL ή φορτίο ρυμούλκησης;
Α2: Όχι. Ο παρεχόμενος όρος είναι χωρητικότητα ασφαλούς έλξης. Δεν πρέπει να αλλάξει σε SWL, MBL, φορτίο δοκιμής, επιτρεπόμενο φορτίο ή χωρητικότητα ρυμούλκησης χωρίς υπολογισμό κατασκευαστή, πίνακα φορτίων έργου, συντελεστή ασφαλείας και βάση έγκρισης κλάσης.
Ε3: Ποιες πληροφορίες χρειάζονται πριν από την προσφορά;
Α3: Επιβεβαιώστε τη διάμετρο συρματόσχοινου, το μήκος συρματόσχοινου, την κατασκευή συρματόσχοινου, τις διαστάσεις τυμπάνου, την παροχή αέρα, την τεκμηρίωση πνευματικού κινητήρα, τη διάταξη πέδησης ή ασφάλισης, τη διάταξη τοπικού ελέγχου, τη βάση καταστρώματος, την επεξεργασία επιφάνειας, την απαίτηση πιστοποιητικού, την ποσότητα, τον προορισμό και τον χρόνο παράδοσης.
