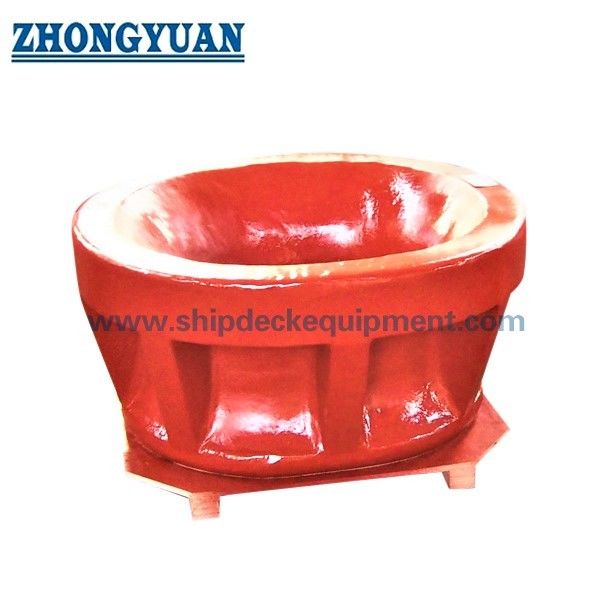

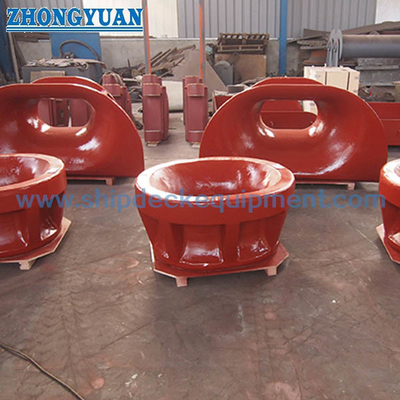

Τοποθετημένο πρόχωμα υποστήριγμα JIS Φ 2030 για τον ενιαίο ρυμουλκώντας εξοπλισμό σκαφών πρόσδεσης σημείου

Στον προπύργο τοποθετείται ένα σημείο αγκυροβολίας.

Επισκόπηση του προϊόντος

Η JIS F 2030 τύπου Β ενιαίας θέσης αγκυροβολίας είναι ένας σωλήνας αγκυροβολίας από χυτοσίδηρο εγκατεστημένος στην πλώρη των σκαφών που χρησιμοποιούν ενιαία θέση αγκυροβολίας.Οδηγεί την αλυσίδα αγκυροβολίας ή την αλυσίδα σχισμής μέσω ενός ελεγχόμενου οβάλ και κλίσης διαδρόμου, συμβάλλοντας στη μείωση της τοπικής φθοράς εκεί όπου η γραμμή περνά μέσα από τη δομή της πλώρης του σκάφους.

Η παρούσα σελίδα έχει γραφτεί για τη διαμόρφωση τύπου Β με ονομαστικά μεγέθη από 400 έως 800. Το προϊόν συνήθως επιλέγεται μαζί με τη διάταξη SPM του δοχείου, τη διάταξη fairlead bow / chain stopper,μέγεθος αλυσίδας αγκυροβολίας ή αλυσίδας σχισμάτωνΤο πρότυπο και το σχέδιο του σχεδίου πρέπει να ελέγχονται πριν από την παραγωγή, επειδή η βάση φορτίου, η κατασκευή σχοινιών, ηκαι οι λεπτομέρειες εγκατάστασης είναι ειδικές για κάθε έργο.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Μονάδα αγκυροβολίας με ένα σημείο → οδηγεί την αγκυροβολητική γραμμή SPM ή την αλυσίδα αγκυροβολίας μέσω της πλώρης.
• Πρότυπο και τύπος: JIS F 2030-1978 Τύπος Β → αναφορά για το σχήμα, τις διαστάσεις, τα δεδομένα αναφοράς σχοινιού και την υπολογιζόμενη μάζα τύπου Β.
• Ονομαστικό εύρος μεγεθών: 400 / 500 / 600 / 700 / 800 → κατάλληλο για μεγάλες συσκευές σωλήνων αγκυροβολίας πλώρης όπου το σχέδιο του σκάφους προσδιορίζεται από την JIS F 2030.
• Το εύρος σχοινιών αναφοράς: σχοινί καλωδίου 50132 mm, σχοινί μανίλας 3070 mm, σχοινί νάιλον 80120 mm → μόνο για αναφορά και όχι για άμεσο SWL, MBL ή φορτίο δοκιμής.
• Υπολογισμένη μάζα: 190·830 kg → χρήσιμη για χειρισμό, συσκευασία, διάταξη ανύψωσης κατά την εγκατάσταση και εκτίμηση φορτίου.
• Τύπος εγκατάστασης: συγκολλημένη δομή πύλης → περιβαλλοντική ενίσχυση, λεπτομέρειες συγκόλλησης και γωνία οδήγησης της γραμμής πρέπει να ελέγχονται από το ναυπηγείο ή το γραφείο σχεδιασμού.
• Εστίαση της κατασκευής: χυτοσίδηρο σώμα, ομαλή ακτίνα επαφής σχοινιών, ελεγχόμενο οβάλ άνοιγμα, προετοιμασία ζώνης συγκόλλησης και ποιότητα επικάλυψης.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα epoxy shop primer ως αναφορά → τελική επίστρωση ή γυαλισμένη επιφάνεια από ανοξείδωτο χάλυβα ακολουθεί τις προδιαγραφές του έργου.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το JIS F 2030 τύπου Β μονό σημείο αγκυροβόλησης στο προπύργιο και το ονομαστικό μέγεθος 400 / 500 / 600 / 700 / 800 σύμφωνα με το σχέδιο του σκάφους.

Βήμα 2: Επιβεβαιώστε τη διάταξη αγκυροβολίας ενός σημείου, την τοποθεσία της πλώρης, τη διαδρομή του σχοινιού ή της αλυσίδας και αν το έργο είναι για νέα κατασκευή ή αντικατάσταση.

Βήμα 3: Επιβεβαιώστε τις εφαρμοστέες πληροφορίες για την γραμμή: σχοινί, σχοινί από μανίλα, σχοινί από νάιλον ή μέγεθος αλυσίδας, κατασκευή, MBL, αναμενόμενη γωνία γραμμής και κατεύθυνση επαφής.

Βήμα 4: Επιβεβαιώστε το άνοιγμα του προπύργου, την περιοχή συγκόλλησης με συγκόλληση, την τοπική ενίσχυση, την καθαρότητα εγκατάστασης και τη σχέση με τα κορδόνια πλώρη, το πώμα αλυσίδας ή άλλο εξοπλισμό SPM.

Βήμα 5: Επιβεβαίωση της απαίτησης υλικού: χύτευση χάλυβα σύμφωνα με τις απαιτήσεις του έργου, χύτευση ανοξείδωτου χάλυβα ή ειδικού χάλυβα για υπηρεσία χαμηλής θερμοκρασίας / κατηγορίας πάγου, εάν ορίζεται.

Βήμα 6: Επιβεβαίωση της επεξεργασίας της επιφάνειας, του συστήματος επικάλυψης, του πεδίου της επιθεώρησης, της ιχνηλασιμότητας του υλικού, της απαίτησης NDT, της μαρτυρίας της τάξης, της ποσότητας, του προορισμού και του απαιτούμενου χρόνου παράδοσης.

Δομή

Cast steel mooring pipe body | Oval inclined rope opening | Smooth rope-contact radius | Bow bulwark welded interface | Local reinforcement area | Reference rope / chafe-chain passage | Shop primer or specified surface treatment

Πλεονεκτήματα της χύτευσης, της καθοδήγησης σχοινιών και της εγκατάστασης

• Το οβάλ κεκλιμένο άνοιγμα είναι κατάλληλο για την καθοδήγηση της γραμμής SPM μέσα από το προπτέρυγο της πλώρης, όπου η κατεύθυνση της γραμμής ελέγχεται από τη διάταξη αγκυρώσεως του σκάφους.
• Οι ομαλές επιφάνειες επαφής σχοινιών με χύτευση συμβάλλουν στη μείωση της τοπικής επαφής και στη βελτίωση της προστασίας του σχοινιού, του σχοινιού από ίνες ή της αλυσίδας κατά τη διάρκεια της λειτουργίας αγκυροβολίας.
• Το χυμένο σώμα πρέπει να ελέγχεται για την ακρίβεια των διαστάσεων, τη γεωμετρία ανοίγματος, τη ακτίνα μετάβασης και τα ελαττώματα της επιφάνειας που μπορεί να επηρεάσουν την επαφή με το σχοινί ή την αποδοχή της επιθεώρησης.
• Το προϊόν δεν είναι ανυψωτικό εξαρτήμα. Είναι ένα στοιχείο καθοδήγησης αγκυροβολής· κάθε έγκριση φορτίου θα πρέπει να βασίζεται στη διάταξη του σκάφους, το φορτίο της γραμμής, το σχεδιασμό συγκόλλησης και την επανεξέταση της τάξης.
• Η συγκολλημένη διασύνδεση του προβολέα πρέπει να ελέγχεται μαζί με την ενίσχυση του κύτους, τις λεπτομέρειες συγκόλλησης και την πραγματική κατεύθυνση της γραμμής SPM.
• Η ιχνηλασιμότητα του υλικού, η επιθεώρηση χύτευσης, η επιθεώρηση διαστάσεων, η NDT και η μαρτυρία στην τάξη μπορούν να οργανωθούν σύμφωνα με το συμφωνημένο πεδίο εφαρμογής του έργου και της έγκρισης.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: JIS F 2030-1978 → χρήση όταν η προδιαγραφή ή το σχέδιο του σκάφους απαιτεί διαστάσεις σωλήνων αγκυροβολίας JIS με ένα σημείο.
• Τύπος: Τύπος Β → προβολέα που τοποθετείται σε προπύργιο για την καθοδήγηση σχοινιού SPM ή αλυσίδας.
• Ονομαστικό μέγεθος: 400 / 500 / 600 / 700 / 800 → επιλέξτε σύμφωνα με το σχέδιο του δοχείου, το μέγεθος της γραμμής και τον χώρο εγκατάστασης.
• Δεδομένα σχοινιού αναφοράς: Οι τιμές σχοινίου / σχοινίου μανίλας / σχοινίου νάιλον είναι μόνο για αναφορά → δεν πρέπει να χρησιμοποιούνται απευθείας ως SWL, MBL ή φορτίο δοκιμής.
• Υλικό: Χάλυβας χύτευσης C-Mn ή χύτευσης ανοξείδωτου χάλυβα → η ακριβής ποιότητα και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την προσφορά.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer ως αναφορά → τελική επίστρωση ακολουθεί τις προδιαγραφές βάψης του δοχείου ή τις απαιτήσεις του πελάτη.
• Εγκατάσταση: Προπύργιο πύργου συγκολλημένο → άνοιγμα, ενίσχυση, λεπτομέρειες συγκόλλησης και γωνία οδήγησης της γραμμής πρέπει να ταιριάζουν με το εγκεκριμένο σχέδιο διάταξης.
• Απαιτήσεις πιστοποιητικού: Διαθέσιμα σύμφωνα με το πεδίο εφαρμογής της παραγγελίας → πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης, έκθεση NDT ή επιθεώρηση μαρτύρου θα πρέπει να συμφωνείται πριν από την προσφορά.

Πώς Λειτουργεί

SPM line approaches the vessel bow → Line or chafe chain passes through the inclined mooring chock → Smooth cast contact radius guides the line path → Local contact force is transferred through the welded bulwark structure → Bow reinforcement, επιθεώρηση και τελική επικάλυψη ολοκληρώνουν την εγκατάσταση

Εφαρμογές

Τανκέρ. Μεγάλα πλοία. Μονό-σημείο αγκυροβολίας. Σταθμοί αγκυροβολίας SPM. Αντικατάσταση σωλήνα αγκυροβολίας.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Η διάμετρος σχοινιού αναφοράς είναι η SWL του αγκυροβόλου;

Α1: Όχι. Οι τιμές σύρματος, σχοινιού από μανίλα και σχοινιού από νάιλον είναι μεγέθη σχοινιού αναφοράς από τον παρασχεμένο πίνακα.ή δοκιμαστικό φορτίο χωρίς τον εγκεκριμένο υπολογισμό αγκυροβολής πλοίου και την αναθεώρηση της τάξης.

Ε2: Γιατί το JIS F 2030 τύπου Β εγκαθίσταται συνήθως στο προπύργιο;

Α2: Ο τύπος Β χρησιμοποιείται ως σωλήνας αγκυροβολίας που τοποθετείται σε προπύργιο για ρυθμίσεις αγκυροβολίας με ένα σημείο.Οδηγεί τη γραμμή αγκυροβολίας ή την αλυσίδα ελαστικότητας μέσω της δομής του τόξου, βοηθώντας παράλληλα να μειωθεί η φθορά στην περιοχή επαφής με το σκοινί.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε το JIS F 2030 τύπου Β, ονομαστικό μέγεθος, μέγεθος σχοινιού ή αλυσίδας, ποιότητα υλικού, επεξεργασία επιφάνειας, ποσότητα, σχέδιο εγκατάστασης πλώρου, απαιτήσεις ενίσχυσης, πεδίο εφαρμογής του πιστοποιητικού,προορισμός παράδοσης, και απαιτούμενο χρόνο παράδοσης.
