12.5·30 χιλιοστών υδραυλική αγκυροβολία windlass.

12.5·30 χιλιοστών υδραυλική αγκυροβολία windlass.

Επισκόπηση του προϊόντος

Αυτό το συμπαγές υδραυλικό αγκυροβολητήρι είναι μια μηχανή με ένα τσιγγάνικο κατάστρωμα για χειρισμό άγκυρας σε μικρά πλοία, σκάφη εργασίας, φορτηγά και άλλες εγκαταστάσεις όπου ο χώρος στο κατάστρωμα είναι περιορισμένος.Ο ανυψωτής καλωδίων (γύφτης) ταιριάζει με την καθορισμένη διάμετρος αλυσίδας άγκυρας και την ποιότητα, ενώ μια ενιαία κεφαλή στρέβλωσης παρέχει βοηθητική ικανότητα χειρισμού σχοινιών.Η ίδια η ατμόσφαιρα είναι υδραυλικά κινούμενη και μπορεί να τροφοδοτηθεί με υδραυλική μονάδα ισχύος (HPU) με ηλεκτρικό κινητήρα, όταν απαιτείται από το έργο.

Η επιλογή θα πρέπει να βασίζεται στη διάμετρο και την ποιότητα της αλυσίδας, το βάρος της άγκυρας και το βάθος άγκυρας, την απαιτούμενη συνεχή και βραχυπρόθεσμη έλξη, τη διάταξη φρένων/αλυσίδας-αποκόλλησης, το θεμέλιο του καταστρώματος,ευθυγράμμιση αγωγού hawse-pipeΤο εύρος των 12,5·30 mm αντιπροσωπεύει μια σειρά προϊόντων· ένας τσιγγάνος δεν είναι καθολικός για όλα τα μεγέθη αλυσίδας.ικανότητα πέδησης, και τα βάρη θεμελίωσης οριστικοποιούνται για το επιλεγμένο μοντέλο και την εγκεκριμένη διάταξη.

Γρήγορες προδιαγραφές

• Περιοχή μεγεθών αλυσίδας: 12,5 ̇ 30 mm Αλυσίδα άγκυρας βαθμού 2 → κάθε τσιγγάνος ταιριάζει με την καθορισμένη διάμετρο αλυσίδας, βαθμό και γεωμετρία συνδέσμου και όχι με την πλήρη περιοχή.
• Συνεχή έλξη: περίπου 6,6 ∆38,3 kN πρότυπη αναφορά → υπολογίζεται από 42,5d2 N για αλυσίδα κλάσης 2· οι τελικές τιμές σχεδιασμού ακολουθούν τις απαιτήσεις του επιλεγμένου μοντέλου και της κατηγορίας.
• Σύντομη έλξη υπερφόρτωσης: περίπου 10,0 ̇ 57,4 kN πρότυπη αναφορά → τουλάχιστον 1,5 φορές η έλξη συνεχούς λειτουργίας για την αναχώρηση άγκυρας.
• φορτίο στάθμευσης πέδησης: περίπου 41,5 ̇ 231,4 kN αναφοράς με ξεχωριστό πώμα αλυσίδας → βάσει του κριτηρίου 45% φορτίου διάσπασης αλυσίδας·μια διάταξη χωρίς φραγμό απαιτεί υψηλότερη βάση σχεδιασμού φρένων / θεμελίων.
• Μέση ταχύτητα ανύψωσης: ≥9 m/min → ισοδύναμη με ελάχιστη μέση ταχύτητα αλυσίδας 0,15 m/s βάσει της ισχύουσας βάσης επιδόσεων του ανεμοθώρακα.
• Διαμόρφωση: Μοναδικό τσιγγάνο + μονοκεφαλίδα στρέβλωσης → χειρισμός αλυσίδας άγκυρας με χειρισμό βοηθητικού σχοινιού σε μία συμπαγή μονάδα καταστρώματος.
• Σύστημα κίνησης: Υδραυλικός κινητήρας με μειωτικό κιβώτιο → πίεση HPU, ροή, μετατόπιση κινητήρα και ισχύς ηλεκτρικού κινητήρα είναι ειδικά για το μοντέλο και επιλέγονται για να ανταποκρίνονται στο φορτίο και την ταχύτητα της αλυσίδας.
• Έλεγχος και εγκατάσταση: Τοπικό υδραυλικό έλεγχο με τοποθετημένη στο κατάστρωμα πλάκα ύπνου → τηλεχειριστήριο / αναλογικό έλεγχο, πώμα αλυσίδας, μπουλόνια θεμελίων,και η ενίσχυση του καταστρώματος επιβεβαιώνονται σύμφωνα με το πεδίο εφαρμογής του έργου.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε τη διάμετρο της αλυσίδας άγκυρας, το βαθμό αλυσίδας βαθμού 2 / έργου, τις διαστάσεις του αλυσίδου κορμού και τις πληροφορίες πιστοποιητικού αλυσίδας.

Βήμα 2: Επιβεβαιώστε το βάρος της άγκυρας, το μήκος της αλυσίδας, το βάθος άγκυρας, τη διάταξη του σωλήνα-αγκυροβολίας / του σωλήνα-εξαγωγής και την απαιτούμενη συνεχή και βραχυπρόθεσμη έλξη.

Βήμα 3: Επιβεβαιώστε τη διάταξη των φρένων και της αλυσίδας, την κατεύθυνση της αλυσίδας, το θεμέλιο του καταστρώματος, το διαθέσιμο αποτύπωμα, τον προσανατολισμό του άξονα / του κινητήρα και αν το έργο είναι καινούργιο ή αντικαταστατικό.

Βήμα 4: Επιβεβαίωση της διάταξης υδραυλικής ισχύος: ειδική ηλεκτρο-υδραυλική μονάδα υψηλής ταχύτητας ή σύνδεση με υφιστάμενο υδραυλικό σύστημα, συμπεριλαμβανομένης της διαθέσιμης πίεσης, ροής, τροφοδοσίας, τάσης ελέγχου,και απαιτήσεις σταθμού ελέγχου.

Βήμα 5: Επιβεβαιώστε την απαίτηση για την κεφαλή στρέβλωσης, συμπεριλαμβανομένης της προβλεπόμενης εργασίας χειρισμού σχοινιών και της απαιτούμενης διαμέτρου τράβηξης γραμμής / σχοινιού.

Βήμα 6: Επιβεβαίωση της απαίτησης για την εταιρεία ταξινόμησης / σημαία, το πεδίο εφαρμογής του πιστοποιητικού, την επιθεώρηση ή τη δοκιμή μαρτύρων, την ποσότητα, τον προορισμό, τον απαιτούμενο χρόνο παράδοσης,και να παρέχουν σχέδια διαμόρφωσης GA / κατάστρωμα ή φωτογραφίες αναφοράς όταν είναι διαθέσιμες.

Δομή & Συστατικά

Deck bedplate | Hydraulic motor | Reduction gearbox | Single chain gypsy / cable lifter | Clutch | Band brake | Single warping head | Shaft and bearings | Local hydraulic control | Electric motor-driven HPU when included in supply

Πλεονεκτήματα υδραυλικής κίνησης, πέδησης και εγκατάστασης

• Η υδραυλική κίνηση παρέχει υψηλή ροπή εκκίνησης και ομαλό έλεγχο χαμηλής ταχύτητας για τον χειρισμό της άγκυρας.η αναλογία κινητήρα και μείωσης επιλέγεται γύρω από την απαιτούμενη ταχύτητα έλξης αλυσίδας και ανύψωσης αντί για μια ενιαία τιμή πίεσης / ροής για ολόκληρη τη σειρά.
• Η διάταξη με ένα μόνο τσιγγάνο μειώνει το πλάτος του μηχανήματος και είναι κατάλληλη όταν χειρίζεται μια αλυσίδα άγκυρας στο σταθμό windlass.και η δέσμευση της αλυσίδας πρέπει να ταιριάζει με την καθορισμένη αλυσίδα άγκυρας.
• Ένα αποσυμπλέκσιμο τσιγγάνο και ένα μηχανικό φρένο επιτρέπουν να αποσυνδέεται το ανυψωτήρα καλωδίων από την κίνηση και να ελέγχεται η αλυσίδα κατά την πληρωμή ή τη διατήρηση,υπό την επιφύλαξη της εγκεκριμένης λειτουργικής ρύθμισης.
• Η διάταξη του μεγέθους του φρένου πρέπει να συντονίζεται με το πώμα της αλυσίδας.Η διαφορά αυτή επηρεάζει επίσης τα φορτία της πλάκας κρεβατιού και της βάσης του καταστρώματος..
• Αν απαιτείται καθορισμένη υποχρέωση αγκυροβόλησης ή ονομαστική έλξη αγκυροβόλησης, η καμπύλη μπορεί να χρησιμοποιηθεί για την υποστήριξη της χειραγώγησης βοηθητικών σχοινιών κατά τη διάρκεια των εργασιών στο κατάστρωμα.η λειτουργία αυτή πρέπει να προσδιορίζεται ξεχωριστά και να ελέγχεται σε σχέση με τις ισχύουσες απαιτήσεις για το άρμα αγκυροβολίας.
• Η ολοκλήρωση του καταστρώματος θα πρέπει να ευθυγραμμίζει τον τσιγγάνο με τον σωλήνα hawse και τον σωλήνα αλυσίδας / σπούρλινγκ διατηρώντας την πρόσβαση σε υπηρεσία στο φρένο, το συμπλέκτη, τα ρουλεμάν, τον υδραυλικό κινητήρα και τους σωλήνες.
• Δοκιμές αποδοχής, έλεγχοι υδραυλικών διαρροών, λειτουργικές δοκιμές, δοκιμές φόρτωσης/υπερφόρτωσης, δοκιμές αντοχής των φρένων,και μαρτυρία στην τάξη μπορεί να οργανωθεί σύμφωνα με την προδιαγραφή του έργου και το πεδίο έγκρισης.

Προσαρμοσμένα χαρακτηριστικά

• Τύπος προϊόντος: Υδραυλική αγκυροβολητή → συμπαγή μηχανή χειρισμού αγκυροβολητή με κινητήρα για μία αλυσίδα αγκυροβολητή.
• Διάστημα αλυσίδας: 12.5 / 14 / 16 / 17.5 / 19 / 20.5 / 22 / 24 / 26 / 28 / 30 mm → επιλέξτε ένα μέγεθος αλυσίδας ανά τσιγγάνο σύμφωνα με την πραγματική αλυσίδα.
• Βάση βαθμίδας αλυσίδας: Ο βαθμός 2 → κύρια σελίδα της ιστοσελίδας χρησιμοποιεί τον τυποποιημένο τύπο αναφοράς της βαθμίδας 2; άλλες βαθμίδες αλυσίδας απαιτούν επαναπροσδιορισμό.
• Διαμόρφωση: Μοναδικό τσιγγάνο + μονοκεφαλίδα στρέβλωσης → συνδυάζει χειρισμό αλυσίδας άγκυρας με χειρισμό βοηθητικού σχοινιού σε ένα μηχάνημα καταστρώματος.
• Δυναμική κίνηση: υδραυλική → προμηθεύεται με ή συνδυάζεται με ηλεκτροκινητήρα HPU σύμφωνα με το επιλεγμένο μοντέλο και την τροφοδοσία του σκάφους.
• Υδραυλικές παραμέτρους: Για να επιβεβαιωθεί από το μοντέλο → η πίεση και η ροή πρέπει να ταιριάζουν με την εκτόξευση του κινητήρα, την απαιτούμενη έλξη, την ταχύτητα και το σχεδιασμό της HPU.
• Φραγίδα / Φραγίδα αλυσίδας: ειδική για το έργο → επιβεβαιώστε εάν τοποθετείται ξεχωριστός φραγμός αλυσίδας επειδή αλλάζει η σχεδιαστική βάση για το φορτίο διατήρησης.
• Έλεγχος: Τοπικός χειροκίνητος υδραυλικός έλεγχος ως βασική έννοια → ο τηλεχειρισμός ή ο αναλογικός έλεγχος μπορεί να συζητηθεί όταν απαιτείται από το έργο.
• Βάση σχεδιασμού αναφοράς: ISO 4568:2021 και ισχύοντες κανόνες ταξινόμησης → τελικό συμβατικό πρότυπο και βάση έγκρισης προς επιβεβαίωση.
• Εγκατάσταση: Τοποθετημένη στο κατάστρωμα πλάκα κρεβατιού → λεπτομέρειες βίδες / συγκόλλησης θεμελίων, ενίσχυση κατάστρωσης, αλυσίδα αλυσίδας και άδεια λειτουργίας ακολουθούν την εγκεκριμένη GA.

Πώς Λειτουργεί

Electric motor drives the hydraulic pump → HPU supplies pressure oil to the windlass hydraulic motor → reduction gearing turns the chain gypsy to heave or veer the anchor chain → clutch disconnects the gypsy when required → mechanical brake controls and holds the cable lifter → warping head provides auxiliary rope handling

Εφαρμογές

Εργατικά σκάφη. Βαρκάρες. Μικρά φορτηγά και πλοία υπηρεσιών. Εσωτερικά και παράκτια σκάφη που υπόκεινται στους ισχύοντες κανόνες.

Πιστοποιητικά και πλεονεκτήματα

Η έγκριση της ταξινόμησης, η επιθεώρηση και τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το επιλεγμένο μοντέλο, το πεδίο δοκιμής, την ανιχνευσιμότητα υλικών / εξαρτημάτων και τη διαδικασία έγκρισης κατηγορίας.Η διαθεσιμότητα του πιστοποιητικού και τα σημεία μαρτύρων πρέπει να επιβεβαιώνονται πριν από την προσφορά· δεν θεωρείται ότι περιλαμβάνονται σε κάθε παραγγελία.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

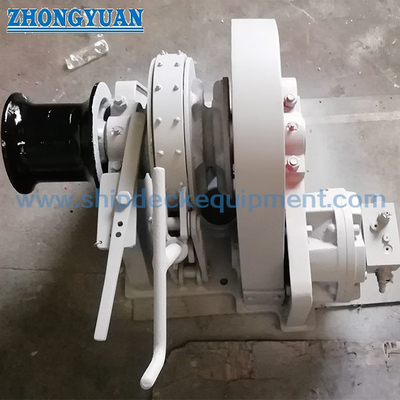

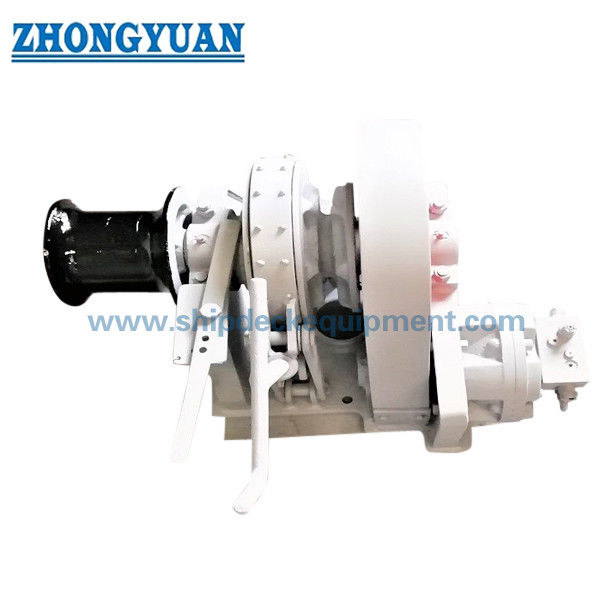

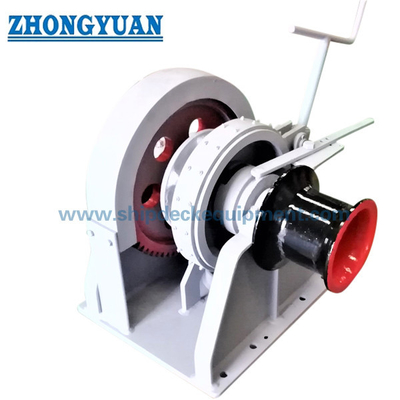

Σχέδιο & Φωτογραφίες

,

Γενικές ερωτήσεις

Ε1: Μπορεί ένας τσιγγάνος να χειριστεί κάθε μέγεθος αλυσίδας από 12,5 έως 30 mm;

Α1: Όχι. Η τιμή 12,5·30 mm είναι το εύρος της σειράς. Ο ανελκυστήρας τσιγγάνος / καλωδίου επιλέγεται για μια συγκεκριμένη διάμετρος αγκυροδεκτηρίου, βαθμό και γεωμετρία συνδέσμου.Οι διαστάσεις της αλυσίδας ή ένα δείγμα αλυσίδας / σχέδιο θα πρέπει να ελέγχεται πριν από την επιβεβαίωση της τσιγγάνης.

Ε2: Γιατί το απαιτούμενο φορτίο συγκράτησης των φρένων εξαρτάται από το αν τοποθετείται πώμα αλυσίδας;

Α2: Το πώμα αλυσίδας έχει την ίδια λειτουργία στατικής κράτησης.ενώ ένα windlass χωρίς ξεχωριστό πώμα απαιτεί υψηλότερη βάση πέδησης και δομής υποστήριξηςΗ διάταξη πρέπει συνεπώς να επιβεβαιωθεί πριν από την επιλογή του φρένου και του θεμέλιου.

Ε3: Ποιες πληροφορίες είναι απαραίτητες για το μέγεθος της μονάδας υδραυλικής ισχύος και την κατάρτιση προσφοράς;

Α3: Παρέχετε διάμετρο και βαθμό αλυσίδας, βάρος άγκυρας, μήκος αλυσίδας / βάθος άγκυρας, απαιτούμενη ταχύτητα, διάταξη αλυσίδας-αποκόλλησης, παροχή ενέργειας πλοίου,διαθέσιμη υδραυλική πίεση / ροή εάν χρησιμοποιείται υπάρχον σύστημα, καθήκον πολλαπλασιασμού, απαίτηση κλάσης, διάταξη GA κατάρτισης / θεμελίωσης, ποσότητα, προορισμό παράδοσης και απαιτούμενος χρόνος παράδοσης.
