30–100T Ναυτικός Γάντζος Ρυμούλκησης Ταχείας Απελευθέρωσης | Χειροκίνητη Απελευθέρωση για Ρυμουλκά και Σκάφη Εργασίας

Επισκόπηση Προϊόντος

Ο ναυτικός γάντζος ρυμούλκησης ταχείας απελευθέρωσης είναι μια συσκευή σύνδεσης σχοινιού ρυμούλκησης τοποθετημένη στο σκάφος για ρυμουλκά, σκάφη εργασίας, μηχανολογικά σκάφη, πλωτές δεξαμενές και άλλες ναυτικές μονάδες που απαιτούν ένα ελεγχόμενο σημείο απελευθέρωσης του σχοινιού ρυμούλκησης. Ο γάντζος συγκρατεί τον κρίκο του σχοινιού ρυμούλκησης κατά τη ρυμούλκηση και απελευθερώνεται τοπικά μέσω της χειροκίνητης διάταξης απελευθέρωσης που καθορίζεται για αυτήν τη σελίδα προϊόντος.

Το συγκρότημα του γάντζου μεταφέρει τη δύναμη ρυμούλκησης μέσω του σώματος του γάντζου, της σύνδεσης άρθρωσης, του μηχανισμού ασφάλισης, της βάσης στήριξης και της υποστηρικτικής δομής του σκάφους. Η επιλογή απαιτεί επομένως επιβεβαίωση του SWL, της διάταξης του σχοινιού ρυμούλκησης, της αναμενόμενης γωνίας προσβολής, του σχεδιασμού του θεμελίου, της μεθόδου απελευθέρωσης, του πεδίου επιθεώρησης και των απαιτήσεων κλάσης. Αυτό το προϊόν είναι γάντζος ρυμούλκησης, όχι γάντζος ανύψωσης, όχι βαρούλκο ρυμούλκησης και όχι γάντζος πολλαπλής ταχείας απελευθέρωσης αγκυροβολίας τοποθετημένος στην προβλήτα.

Γρήγορες Προδιαγραφές

• Ασφαλές Φορτίο Εργασίας: 30 / 40 / 50 / 60 / 80 / 100 t → έξι τυπικά σημεία χωρητικότητας για την αντιστοίχιση της διάταξης ρυμούλκησης του σκάφους.
• Τρόπος Απελευθέρωσης: τοπική χειροκίνητη απελευθέρωση → τα παρεχόμενα δεδομένα δεν επιβεβαιώνουν πνευματική ή υδραυλική απομακρυσμένη απελευθέρωση για αυτό το μοντέλο.
• Υλικό: μαλακός χάλυβας ή χάλυβας C-Mn → οι ακριβείς ποιότητες πλάκας, σφυρηλάτησης, πείρου και υλικού γάντζου απαιτούν επιβεβαίωση έργου.
• Συνολικό Μήκος L: 1050 έως 2100 mm → ο χώρος εγκατάστασης και ο φάκελος του θεμελίου του καταστρώματος αυξάνονται με το επιλεγμένο SWL.
• Χαλύβδινη Δομή: σώμα γάντζου, σύνδεση άρθρωσης, μηχανισμός ασφάλισης και απελευθέρωσης, και βάση στήριξης → η τελική διαμόρφωση εξαρτημάτων ακολουθεί το εγκεκριμένο σχέδιο.
• Επιφανειακή Επεξεργασία: εκτοξευόμενος καθαρισμός σε Sa 2.5 + μία στρώση εποξειδικής αστάρι επιφανείας εργοστασίου → το τελικό σύστημα ναυτικής επίστρωσης και το πάχος ξηρού υμένα ακολουθούν τις προδιαγραφές του σκάφους.
• Πεδίο Δοκιμών: πρωτότυπο, φορτίο θραύσης, SWL, και δοκιμές λειτουργίας → οι παράγοντες δοκιμών, η παρακολούθηση και τα κριτήρια αποδοχής υπόκεινται στην εγκεκριμένη διαδικασία και τις απαιτήσεις κλάσης.
• Εστίαση Εφαρμογής: ρυμούλκηση ρυμουλκών και σκαφών εργασίας → η επιλογή SWL πρέπει να ελέγχεται με την έλξη μπουκαπόρτας, τη διάταξη του σχοινιού ρυμούλκησης, τις γωνίες λειτουργίας και τις δυναμικές συνθήκες υπηρεσίας.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε το απαιτούμενο SWL σύμφωνα με το σχέδιο ρυμούλκησης του σκάφους, την έλξη μπουκαπόρτας του ρυμουλκού, το MBL του σχοινιού ρυμούλκησης, τη δυναμική αναμενόμενη φόρτιση, και τον υπολογισμό του ναυπηγού ή της κλάσης. Μην επιλέγετε τον γάντζο μόνο με βάση το νεκρό βάρος του σκάφους.

Βήμα 2: Επιβεβαιώστε το μέγεθος του κρίκου ή του γάντζου του σχοινιού ρυμούλκησης, την απαίτηση λαιμού γάντζου, την κατεύθυνση ρυμούλκησης, τις αναμενόμενες οριζόντιες και κάθετες γωνίες, και εάν μπορεί να προκύψει πλευρική φόρτιση.

Βήμα 3: Επιβεβαιώστε τη θέση εγκατάστασης, τον διαθέσιμο χώρο στο κατάστρωμα, τη διάταξη του θεμελίου, την ενίσχυση της δομής, τη μέθοδο σύνδεσης και τη μεταφορά φορτίου στη δομή του σκάφους.

Βήμα 4: Επιβεβαιώστε τη διάταξη απελευθέρωσης. Αυτή η σελίδα καλύπτει την τοπική χειροκίνητη απελευθέρωση. η πνευματική ή υδραυλική απομακρυσμένη απελευθέρωση απαιτεί ξεχωριστή εγκεκριμένη διαμόρφωση και πεδίο συστήματος ελέγχου.

Βήμα 5: Επιβεβαιώστε τις ποιότητες υλικών, το σύστημα προστασίας από διάβρωση, την πρόσβαση λίπανσης και συντήρησης, την απαίτηση NDT, τη διαδικασία δοκιμών, την παρακολούθηση και το πεδίο πιστοποιητικών πριν από την προσφορά.

Βήμα 6: Παρέχετε το επιλεγμένο SWL, την ποσότητα, τον τύπο σκάφους, το σχέδιο εγκατάστασης, τις πληροφορίες σχοινιού ρυμούλκησης, την κλάση, τον προορισμό και τον απαιτούμενο χρόνο παράδοσης.

Δομή

Σώμα γάντζου ρυμούλκησης | Σύνδεση άρθρωσης γάντζου | Μηχανισμός ασφάλισης και απελευθέρωσης | Μοχλός / διεπαφή σύρματος τοπικής χειροκίνητης απελευθέρωσης | Βάση στήριξης | Διεπαφή θεμελίου σκάφους | Προστατευτική επίστρωση

Πλεονεκτήματα Ρυμούλκησης, Απελευθέρωσης και Εγκατάστασης

• Η λειτουργία ταχείας απελευθέρωσης παρέχει μια ελεγχόμενη μέθοδο αποσύνδεσης του σχοινιού ρυμούλκησης όταν η εγκεκριμένη διαδικασία λειτουργίας απαιτεί την απελευθέρωση της ρυμούλκησης.
• Τα τρέχοντα δεδομένα προϊόντος προσδιορίζουν τη χειροκίνητη απελευθέρωση, η οποία διατηρεί τη βασική διάταξη ενεργοποίησης μηχανικά άμεση και διαχωρίζει αυτήν τη σελίδα από τα πνευματικά ή υδραυλικά μοντέλα απομακρυσμένης απελευθέρωσης.
• Ο γάντζος, η άρθρωση, τα μέρη ασφάλισης και η βάση στήριξης σχηματίζουν μία διαδρομή φορτίου. Το υποστηρικτικό θεμέλιο του καταστρώματος και η περιβάλλουσα δομή πρέπει να επαληθεύονται για τα δηλωμένα φορτία ρυμούλκησης και τις κατευθύνσεις φορτίου.
• Η γεωμετρία του γάντζου πρέπει να ταιριάζει με τον κρίκο του σχοινιού ρυμούλκησης, τον μαλακό κρίκο ή τον συνδετικό γάντζο, έτσι ώστε η σύνδεση να μπορεί να τοποθετηθεί, να συγκρατηθεί και να απελευθερωθεί χωρίς επιβλαβή τοπική παρεμβολή.
• Οι επιτρεπόμενες γωνίες ρυμούλκησης και τα όρια πλευρικής φόρτισης πρέπει να καθορίζονται από τον εγκεκριμένο σχεδιασμό. Ένα δηλωμένο SWL δεν πρέπει να ερμηνεύεται ως άδεια απεριόριστης πολυκατευθυντικής φόρτισης.
• Η λειτουργική δοκιμή απελευθέρωσης πρέπει να επαληθεύει τη σύμπλεξη, την ασφάλιση, τη χειροκίνητη ενεργοποίηση, την επαναφορά και τη συμπεριφορά απελευθέρωσης σύμφωνα με το εγκεκριμένο σχέδιο επιθεώρησης και δοκιμών.

Προσαρμοσμένα Χαρακτηριστικά

• Κατηγορία Προϊόντος: Ναυτικός γάντζος ρυμούλκησης ταχείας απελευθέρωσης → εξοπλισμός σύνδεσης και απελευθέρωσης σχοινιού ρυμούλκησης τοποθετημένος στο σκάφος.
• Εύρος SWL: 30 έως 100 t → επιλέξτε από τις έξι αναφερόμενες χωρητικότητες μόνο μετά από ανασκόπηση του συστήματος ρυμούλκησης.
• Τρόπος Απελευθέρωσης: Χειροκίνητη απελευθέρωση → τοπική διάταξη απελευθέρωσης για την τρέχουσα σελίδα. η απομακρυσμένη ενεργοποίηση δεν περιλαμβάνεται εκτός εάν ορίζεται ξεχωριστά.
• Υλικό: Μαλακός χάλυβας / χάλυβας C-Mn → οι ακριβείς ποιότητες, η θερμική επεξεργασία και η ιχνηλασιμότητα υλικού πρέπει να επιβεβαιωθούν.
• Εγκατάσταση: Συγκρότημα τοποθετημένο σε θεμέλιο → οι λεπτομέρειες σύνδεσης, η ενίσχυση και η επιτρεπόμενη κατεύθυνση φορτίου ακολουθούν το εγκεκριμένο σχέδιο σκάφους.
• Δοκιμές: Πρωτότυπο / φορτίο θραύσης / SWL / δοκιμή λειτουργίας → οι συντελεστές φορτίου και το πεδίο παρακολούθησης πρέπει να επιβεβαιωθούν πριν από την κατασκευή.
• Επιφανειακή Επεξεργασία: Εκτοξευόμενος καθαρισμός Sa 2.5 + εποξειδική αστάρι επιφανείας εργοστασίου → η τελική επίστρωση, το χρώμα και το DFT ακολουθούν τις απαιτήσεις του έργου.
• Προσαρμογή: Διαστάσεις, διάταξη απελευθέρωσης, επίστρωση και πεδίο επιθεώρησης → υπόκεινται σε τεχνική ανασκόπηση και εγκεκριμένο σχέδιο.

Πώς Λειτουργεί

Ο κρίκος του σχοινιού ρυμούλκησης τοποθετείται στον γάντζο → Ο μηχανισμός ασφάλισης διατηρεί τον γάντζο στη θέση ρυμούλκησης → Το φορτίο ρυμούλκησης περνά μέσω του γάντζου και της δομής στήριξης → Ο χειριστής ενεργοποιεί την εγκεκριμένη χειροκίνητη απελευθέρωση → Ο γάντζος ανοίγει και απελευθερώνει το σχοινί ρυμούλκησης → Ο μηχανισμός επιθεωρείται και επαναφέρεται

Εφαρμογές

Ρυμουλκά λιμανιού | Παράκτια και ποτάμια ρυμουλκά | Σκάφη εργασίας | Μηχανολογικά σκάφη | Πλωτές δεξαμενές | Σκάφη εξυπηρέτησης ξηράς δεξαμενής | Σκάφη υποστήριξης ναυπηγικών κατασκευών | Έργα αντικατάστασης γάντζων ρυμούλκησης

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιητικά και παρακολούθηση επιθεώρησης μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, το εγκεκριμένο πεδίο δοκιμών, την ιχνηλασιμότητα υλικών και τη διαδικασία της ταξινόμησης. Η διαθεσιμότητα υπόκειται σε τεχνική ανασκόπηση και έγκριση κλάσης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

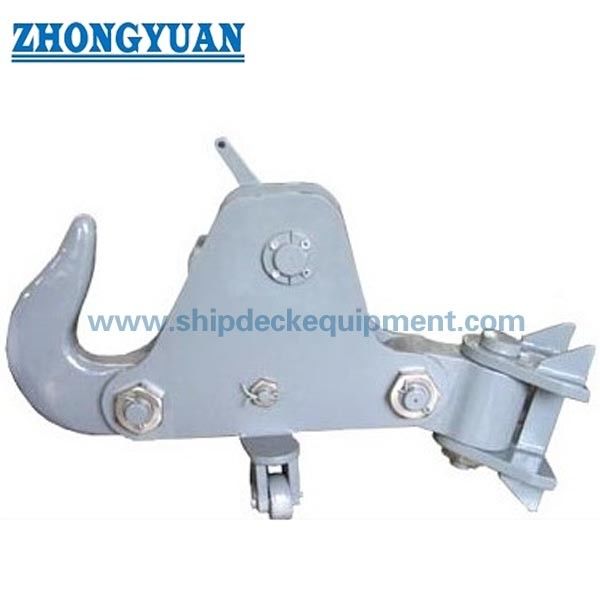

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Πώς πρέπει να επιλεγεί το σωστό SWL του γάντζου ρυμούλκησης;

Α1: Η επιλογή πρέπει να λαμβάνει υπόψη το σχέδιο ρυμούλκησης του σκάφους, την έλξη μπουκαπόρτας του ρυμουλκού, το MBL του σχοινιού ρυμούλκησης, τη δυναμική φόρτιση, τη γωνία ρυμούλκησης, τη γεωμετρία σύνδεσης και τις απαιτήσεις της κλάσης ή του ναυπηγού. Το SWL του γάντζου δεν πρέπει να επιλέγεται μόνο από το νεκρό βάρος του σκάφους.

Ε2: Μπορεί αυτός ο γάντζος να απελευθερωθεί ενώ το σχοινί ρυμούλκησης είναι υπό φορτίο;

Α2: Η παρεχόμενη περιγραφή αναφέρει απελευθέρωση υπό συνθήκες χαλάρωσης ή ασφαλούς φορτίου εργασίας, αλλά το επιτρεπόμενο φορτίο απελευθέρωσης πρέπει να επιβεβαιωθεί για το ακριβές μοντέλο μέσω του εγκεκριμένου σχεδιασμού, των οδηγιών λειτουργίας και της παρακολουθούμενης διαδικασίας δοκιμών. Δεν πρέπει να αντιμετωπίζεται ως απεριόριστος ισχυρισμός απελευθέρωσης υπό φορτίο.

Ε3: Ποιες πληροφορίες εγκατάστασης απαιτούνται πριν από την παραγωγή;

Α3: Παρέχετε το σχέδιο θεμελίωσης του σκάφους, τη θέση εγκατάστασης, την κατεύθυνση φορτίου και τις επιτρεπόμενες γωνίες, τις λεπτομέρειες του σχοινιού ρυμούλκησης ή του γάντζου, το επιλεγμένο SWL, τη διάταξη του σύρματος απελευθέρωσης, τις απαιτήσεις υλικού και επίστρωσης, την κλάση και το απαιτούμενο πεδίο επιθεώρησης.
