Θαλάσσια αλυσίδα και καλωδιακό σχοινί οδηγός ρολάρι.

Οδηγός Κύλισης Αλυσίδας και Συρματόσχοινου Θαλάσσης | Εφαρμογές Ρυμούλκησης και Πρόδεσης

Επισκόπηση Προϊόντος

Ο θαλάσσιος οδηγός κύλισης είναι ένα περιστρεφόμενο εξάρτημα καθοδήγησης γραμμής που χρησιμοποιείται για τη δρομολόγηση σχοινιού ρυμούλκησης, συρματόσχοινου, αλυσίδας ή άλλης εγκεκριμένης γραμμής μέσω ελεγχόμενης διαδρομής σε μηχανολογικά σκάφη, πλοία πορθμείων, πλοία ειδικού σκοπού, αποβάθρες και συστήματα μηχανημάτων καταστρώματος. Ανάλογα με το σχέδιο εγκατάστασης, ο οδηγός κύλισης μπορεί να τοποθετηθεί κάθετα, οριζόντια ή σε κεκλιμένη βάση.

Ο παρεχόμενος πίνακας διαστάσεων καλύπτει διαμέτρους οδηγών κύλισης από 65 έως 203 mm, πλάτη οδηγών κύλισης από 76 έως 152 mm, οπές άξονα από 25,4 έως 38,1 mm και μέγιστες συνιστώμενες διαμέτρους συρματόσχοινου από 8 έως 20 mm όπου αναφέρεται. Για ρυμούλκηση, διαχείριση αλυσίδας ή καθοδήγηση γραμμής ανύψωσης, ο πλήρης οδηγός κύλισης, ο άξονας, οι δακτύλιοι ή τα ρουλεμάν, οι υποστηρίξεις, τα συγκρατητικά εξαρτήματα, οι συγκολλήσεις ή τα μπουλόνια και το τοπικό θεμέλιο πρέπει να επαληθεύονται έναντι της πραγματικής τάσης της γραμμής, της κατεύθυνσης φορτίου, των δυναμικών επιδράσεων, του κύκλου λειτουργίας και του απαιτούμενου συντελεστή ασφαλείας πριν από τη χρήση.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Θαλάσσιος οδηγός κύλισης → περιστρεφόμενο εξάρτημα επαφής για ελεγχόμενη δρομολόγηση σχοινιού ρυμούλκησης, συρματόσχοινου ή αλυσίδας.
• Κύρια χρήση: Καθοδήγηση γραμμής ρυμούλκησης / γραμμής βαρούλκου / αλυσίδας → καθοδηγεί τη γραμμή μεταξύ των μηχανημάτων του πλοίου, των σημείων δρομολόγησης στο κατάστρωμα και της κατεύθυνσης εργασίας.
• Προαιρετική χρήση γραμμής ανύψωσης: Υπό την προϋπόθεση επαληθευμένου σχεδιαστικού φορτίου και έγκρισης έργου → ο οδηγός κύλισης δεν είναι ανεξάρτητο ανυψωτικό μέσο ή αξεσουάρ ανύψωσης.
• Διατάξεις εγκατάστασης: Κάθετη / κεκλιμένη βάση / οριζόντια → ο προσανατολισμός πρέπει να ακολουθεί τις πραγματικές κατευθύνσεις εισερχόμενης και εξερχόμενης γραμμής.
• Παρεχόμενο εύρος οδηγών κύλισης: διάμετρος 65–203 mm και πλάτος 76–152 mm → διαστάσεις αναφοράς για την αρχική επιλογή οδηγού κύλισης και χώρου εγκατάστασης.
• Συνιστώμενο εύρος συρματόσχοινου στον παρεχόμενο πίνακα: 8–20 mm όπου αναφέρεται → το ξεχωριστό δηλωμένο εύρος 20–76 mm απαιτεί επιβεβαίωση πριν από τη δημοσίευση.
• Διάταξη οπής και φθοράς: οπή 25,4–38,1 mm με χάλκινους δακτυλίους στις περισσότερες αναφερόμενες διαστάσεις → το κράμα δακτυλίου, η λίπανση, η εφαρμογή του άξονα και η μέθοδος αντικατάστασης πρέπει να επιβεβαιωθούν.
• Βάση φορτίου και πιστοποίησης: Δεν παρέχεται SWL, φορτίο ρυμούλκησης ή χωρητικότητα ανύψωσης → το επιτρεπόμενο φορτίο και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να καθοριστούν από τον πλήρη σχεδιασμό του έργου.

Κύρια Τεχνικά

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε την πραγματική χρήση: καθοδήγηση σχοινιού ρυμούλκησης, δρομολόγηση συρματόσχοινου ρυμούλκησης, καθοδήγηση αλυσίδας, δρομολόγηση γραμμής από βαρούλκο προς κατάστρωμα, ή καθοδήγηση γραμμής εντός συστήματος ανύψωσης ή χειρισμού.

Βήμα 2: Επιβεβαιώστε τον τύπο και την κατασκευή της γραμμής: συρματόσχοινο, συνθετικό σχοινί ή αλυσίδα. Η χρήση αλυσίδας απαιτεί να ελεγχθεί το μέγεθος του κρίκου, το βήμα, ο προσανατολισμός επαφής και τα κριτήρια φθοράς σε σχέση με το προφίλ του οδηγού κύλισης.

Βήμα 3: Επιβεβαιώστε την κάθετη, οριζόντια ή κεκλιμένη εγκατάσταση, μαζί με τις κατευθύνσεις εισερχόμενης και εξερχόμενης γραμμής, τη μέγιστη γωνία προσβολής, τη γωνία πλευρικής κλίσης και τον διαθέσιμο χώρο τοποθέτησης.

Βήμα 4: Επιλέξτε τη διάμετρο, το πλάτος, την οπή, τη διάταξη δακτυλίου ή ρουλεμάν και το προφίλ επαφής του οδηγού κύλισης από το σχέδιο του έργου. Για συρματόσχοινο, επιβεβαιώστε την ελάχιστη απαίτηση κάμψης με τον κατασκευαστή του σχοινιού.

Βήμα 5: Παρέχετε τη μέγιστη τάση γραμμής ρυμούλκησης, την έλξη του βαρούλκου, το φορτίο αλυσίδας ή το φορτίο γραμμής ανύψωσης, όπως ισχύει, συμπεριλαμβανομένης της δυναμικής ή της πρόσκρουσης, του κύκλου λειτουργίας, της κατεύθυνσης φορτίου και του απαιτούμενου συντελεστή ασφαλείας.

Βήμα 6: Επιβεβαιώστε τα υλικά του οδηγού κύλισης, του άξονα, της υποστήριξης και του δακτυλίου. την επιφανειακή σκλήρυνση ή την αντικαταστάσιμη επιφάνεια φθοράς. τη μέθοδο λίπανσης. το σύστημα επίστρωσης. και το περιβάλλον διάβρωσης.

Βήμα 7: Επιβεβαιώστε την ποσότητα, το πεδίο εφαρμογής πιστοποιητικού και επιθεώρησης, τον τύπο σκάφους ή εξοπλισμού, το σχέδιο εγκατάστασης ή τη φωτογραφία, τον τόπο παράδοσης και τον απαιτούμενο χρόνο παράδοσης.

Δομή

Σώμα οδηγού κύλισης | Επιφάνεια επαφής σχοινιού ή αλυσίδας με εγκεκριμένο προφίλ | Άξονας / άξονας | Χάλκινος δακτύλιος ή καθορισμένο ρουλεμάν | Πλευρική υποστήριξη ή βάση | Κάθετη, κεκλιμένη ή οριζόντια διάταξη τοποθέτησης | Συγκολλημένη ή βιδωτή διεπαφή | Σύστημα επίστρωσης έργου

Πλεονεκτήματα Ρυμούλκησης, Καθοδήγησης Αλυσίδας & Εγκατάστασης

• Ο περιστρεφόμενος οδηγός κύλισης αλλάζει τη διαδρομή του σχοινιού ρυμούλκησης, του συρματόσχοινου ή της αλυσίδας με λιγότερη ολισθαίνουσα επαφή από μια σταθερή αιχμηρή άκρη, βοηθώντας στη μείωση της τοπικής τριβής όταν ο οδηγός κύλισης παραμένει ελεύθερος να περιστραφεί.
• Οι κάθετες, οριζόντιες και κεκλιμένες διατάξεις επιτρέπουν στον άξονα του οδηγού κύλισης να ταιριάζει με την πραγματική διαδρομή της γραμμής αντί να αναγκάζει τη γραμμή μέσω μιας ακατάλληλης αλλαγής κατεύθυνσης.
• Η διάμετρος του οδηγού κύλισης και το προφίλ επαφής πρέπει να ταιριάζουν με την κατασκευή της γραμμής και την απαίτηση κάμψης. Ένας οδηγός κύλισης κατάλληλος για συρματόσχοινο δεν είναι αυτόματα κατάλληλος για αλυσίδα, και η καθοδήγηση αλυσίδας μπορεί να απαιτεί ειδικό προφίλ επαφής και αξιολόγηση φθοράς.
• Ένας αντικαταστάσιμος χάλκινος δακτύλιος μπορεί να απλοποιήσει τη συντήρηση των εξαρτημάτων φθοράς, αλλά ο χαλκός από μόνος του δεν αποδεικνύει αυτολιπαινόμενη λειτουργία. Το κράμα του δακτυλίου, οι αυλακώσεις λίπανσης, η παροχή γράσου, η επιτρεπόμενη απόσταση και το φινίρισμα του άξονα πρέπει να επιβεβαιωθούν.
• Οι επιφάνειες επαφής του σχοινιού πρέπει να είναι λείες και απαλλαγμένες από γρέζια, αιχμηρές άκρες, πιτσιλιές συγκόλλησης και ελαττώματα επίστρωσης. Οι επιφάνειες επαφής της αλυσίδας πρέπει να ελέγχονται για σημειακή φόρτιση, παρεμβολή κρίκου, τοπική φθορά και αντικαταστάσιμες διατάξεις φθοράς όπου απαιτείται.
• Για χρήση ρυμούλκησης ή γραμμής ανύψωσης, η πλήρης διαδρομή φορτίου μέσω του οδηγού κύλισης, του άξονα, των υποστηρίξεων, των συγκολλήσεων ή των μπουλονιών και του τοπικού θεμελίου πρέπει να επαληθεύεται για την πραγματική κατεύθυνση της γραμμής και τις δυναμικές συνθήκες λειτουργίας.
• Η πρόσβαση για επιθεώρηση πρέπει να επιτρέπει τον έλεγχο της περιστροφής του οδηγού κύλισης, της απόστασης του δακτυλίου ή του ρουλεμάν, της συγκράτησης του άξονα, της διάβρωσης, της ασφάλειας των συνδετήρων και της φθοράς της επιφάνειας επαφής σχοινιού ή αλυσίδας κατά τη λειτουργία.

Προσαρμοσμένα Χαρακτηριστικά

• Τύπος προϊόντος: Θαλάσσιος οδηγός κύλισης → ένα περιστρεφόμενο εξάρτημα δρομολόγησης γραμμής, όχι ένα μηχανοκίνητο βαρούλκο, μηχανή ρυμούλκησης ή ανεξάρτητη συσκευή ανύψωσης.
• Κύρια χρήση: Καθοδήγηση σχοινιού ρυμούλκησης / συρματόσχοινου / αλυσίδας → επιλέγεται σύμφωνα με την πραγματική διαδρομή της γραμμής, το προφίλ επαφής και το φορτίο λειτουργίας.
• Διαμόρφωση: Κάθετη / κεκλιμένη βάση / οριζόντια → επιλέξτε σύμφωνα με τη διάταξη του καταστρώματος και την κατεύθυνση εισερχόμενης ή εξερχόμενης γραμμής.
• Διάμετρος Οδηγού Κύλισης Αναφοράς: 65–203 mm → εύρος που εμφανίζεται στον παρεχόμενο πίνακα διαστάσεων.
• Διάμετρος Συρματόσχοινου Αναφοράς: 8–20 mm όπου αναφέρεται → μεγαλύτερα δηλωμένα μεγέθη σχοινιού απαιτούν ξεχωριστό επιβεβαιωμένο πίνακα σχεδιασμού.
• Συμβατότητα Αλυσίδας: Υπό την προϋπόθεση επιβεβαίωσης → το μέγεθος της αλυσίδας, το βήμα, ο προσανατολισμός του κρίκου, η πίεση επαφής και η ανοχή φθοράς πρέπει να ταιριάζουν με τον σχεδιασμό του οδηγού κύλισης.
• Δακτύλιος: Χάλκινος δακτύλιος για τις περισσότερες αναφερόμενες διαστάσεις → το ακριβές κράμα, η λίπανση, η απόσταση του άξονα και η μέθοδος αντικατάστασης πρέπει να επιβεβαιωθούν.
• Υλικό: Χυτός χάλυβας / χάλυβας C-Mn / κραματωμένος χάλυβας / μαλακός χάλυβας → η τελική ποιότητα, η θερμική επεξεργασία και η σκληρότητα της επιφάνειας εξαρτώνται από την απαίτηση φορτίου και φθοράς.
• Εφαρμογή Γραμμής Ανύψωσης: Μόνο για συγκεκριμένο έργο → το επιτρεπόμενο φορτίο, ο δυναμικός παράγοντας, ο συντελεστής ασφαλείας, η απαίτηση δοκιμής και το πεδίο εφαρμογής της έγκρισης πρέπει να επιβεβαιωθούν πριν από τη χρήση.
• Απαίτηση Πιστοποιητικού: Διαθέσιμο σύμφωνα με το πεδίο παραγγελίας → η ιχνηλασιμότητα υλικών, η επιθεώρηση κατασκευαστή, η επαλήθευση φορτίου και η παρακολούθηση από κλάση πρέπει να συμφωνηθούν πριν από την προσφορά.

Πώς Λειτουργεί

Το σχοινί ρυμούλκησης, το συρματόσχοινο ή η αλυσίδα προσεγγίζει τον οδηγό κύλισης → Η γραμμή έρχεται σε επαφή με την εγκεκριμένη επιφάνεια του οδηγού κύλισης → Ο οδηγός κύλισης περιστρέφεται καθώς η γραμμή κινείται → Η γραμμή ανακατευθύνεται μέσω της απαιτούμενης διαδρομής → Το φορτίο αντίδρασης περνά μέσω του άξονα και των υποστηρίξεων στο επαληθευμένο θεμέλιο

Εφαρμογές

Μηχανολογικά σκάφη | Συστήματα ρυμούλκησης και ρυμουλκών | Δρομολόγηση γραμμής βαρούλκου ρυμούλκησης | Σκάφη διάσωσης και ειδικού σκοπού | Μηχανήματα καταστρώματος πλοίων πορθμείων | Συστήματα χειρισμού συρματόσχοινου | Θέσεις καθοδήγησης αλυσίδας | Συστήματα ανύψωσης ή χειρισμού επί του πλοίου υπό την προϋπόθεση εγκεκριμένου σχεδιασμού φορτίου | Εξοπλισμός χειρισμού αποβάθρας

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να διευθετηθούν σύμφωνα με τις απαιτήσεις του έργου, την ιχνηλασιμότητα υλικών, το πεδίο επιθεώρησης, την επαλήθευση φορτίου και τη διαδικασία έγκρισης από νηογνώμονα.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

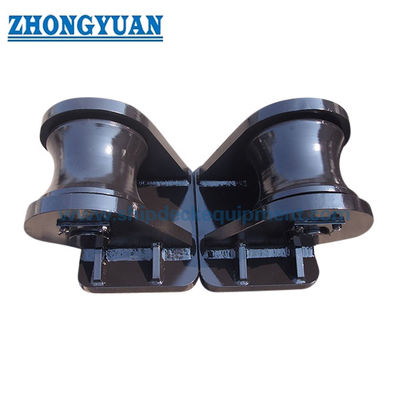

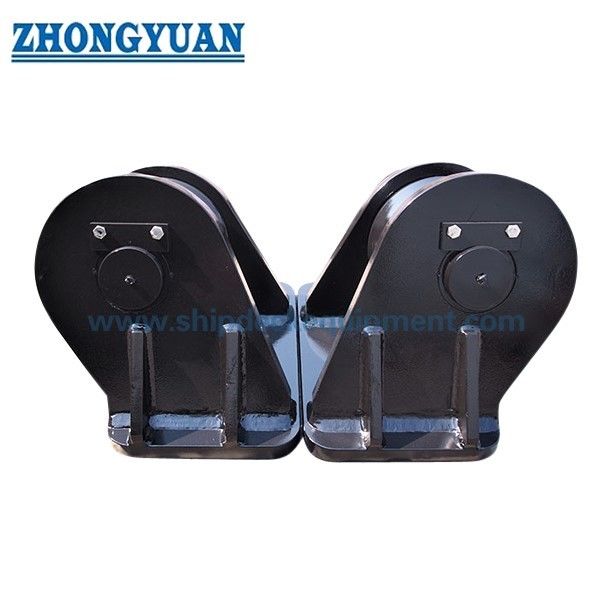

Σχέδιο & Φωτογραφίες
