Μπλοκ τροχαλίας συρματόσχοινου κατακόρυφο | Συναρμολόγηση τροχαλίας συρματόσχοινου 20–76 mm

Σημερινό μπλοκ σχοινίς σχοινίς.

Επισκόπηση του προϊόντος

Το κατακόρυφο μπλοκ σχοινιών είναι ένα σταθερό στοιχείο που αλλάζει κατεύθυνση και χρησιμοποιείται για να καθοδηγεί ένα καλωδιακό σχοινί από χάλυβα σε ένα ελεγχόμενο κατακόρυφο επίπεδο.Συστήματα ανύψωσης με ανεμιστήρα, πύλες ράμπας, ελκυστήρες, μηχανικά σκάφη, φέρι, σκάφη εργασίας, σκάφη ειδικής χρήσης και εξοπλισμός αποβάθρας.Η διαχωρισμένη περιστρεφόμενη δέσμη υποστηρίζει το μονοπάτι του σχοινιού και αλλάζει την κατεύθυνσή του ενώ μεταφέρει την προκύπτουσα αντίδραση σχοινιού μέσω του άξονα, το πλαίσιο και το θεμέλιο τοποθέτησης.

Το προϊόν επιλέγεται ως μέρος του ολοκληρωμένου συστήματος συρματόπλεγματος και συρματηρίου. Η διάμετρος του συρματηρίου είναι μόνο το σημείο εκκίνησης.,Πρέπει επίσης να επιβεβαιώνονται η ταχύτητα λειτουργίας, ο κύκλος λειτουργίας, η γωνία αλλαγής κατεύθυνσης, η γωνία οχήματος, η απαιτούμενη διάμετρος πλάτους βύθους, το προφίλ της αυλής, η διάταξη του άξονα και του ρυμουλκού και το θεμέλιο εγκατάστασης.Βόρειος, στέκεται/πατώμα, οριζόντια, βρόγχοι, και συγκολλημένες εκδόσεις μπορούν να ρυθμιστούν για να ταιριάζει με την διάταξη του εξοπλισμού.η οδήγηση και η δομή υποστήριξής της πρέπει να επαληθεύονται σύμφωνα με το σχεδιασμό ανύψωσης που ισχύει, επιθεώρηση, δοκιμή και κατηγορία ή υποχρεωτικές απαιτήσεις.

Γρήγορες προδιαγραφές

• Περιοχή σχοινιών από χάλυβα: 20 έως 76 mm → καλύπτει τις ρυθμίσεις καθοδήγησης με σπαθί για ανελκυστήρες, νάρθηκες πόρτας ράμπας, ρυμουλκούμενα νάρθηκα και άλλα συστήματα σχοινιών πλοίων ή αποβάθρων.
• Παροχή διάμετρου φελλού Φ: 340 έως 1120 mm → το σχέδιο πρέπει να επιβεβαιώνει αν Φ είναι η εξωτερική διάμετρος ή η διάμετρος γωνίας πριν από τον τελικό έλεγχο της αναλογίας D/d.
• Κύριο εύρος περιβλήματος: A 280 έως 1350 mm, B 390 έως 1250 mm, H 220 έως 720 mm → χρήσιμο για τον προκαταρκτικό σχεδιασμό χώρου εξοπλισμού, πρόσβασης και θεμελιώδους σχεδιασμού.
• Τυπικές εφαρμογές: ανυψωτικό εξοπλισμό, ανυψωτικά κουμπιά, κουμπιά λειτουργίας θύρας ράμπας, κουμπιά ρυμούλκησης και συστήματα συρματόπλεγματος στην αποβάθρα → το τελικό μοντέλο πρέπει να ταιριάζει με την πραγματική διαδρομή του σχοινιού και το περιεχόμενο φορτίου.
• Επιλογές διαμόρφωσης: κατακόρυφη, στερεό/ποδιάστατο, οριζόντια, μπουρνούλα ή συγκολλημένη → επιλέξτε ανάλογα με την κατεύθυνση του σχοινιού, τη γωνία αλλαγής κατεύθυνσης, την πρόσβαση συντήρησης και τη δομή υποστήριξης.
• Εναλλακτικές επιλογές υλικών και τελειών: χυτοχάλυβας, χάλυβας C-Mn, κράμα χάλυβα ή ήπιο χάλυβα με Sa 21⁄2 εκρήγνυνση και epoxy primer, γυαλισμός, γαλβανισμός,ή επικάλυψη έργου → ακριβής ποιότητα και φινίρισμα ακολουθούν το καθήκον και το περιβάλλον.
• Επικεντρωμένη λειτουργία: ελεγχόμενη καθοδήγηση συρματόπλεγματος, κατάλληλο προφίλ αυλακώματος, ελεύθερη περιστροφή της γωνίας,και προσβάσιμη επιθεώρηση → υποστηρίζει προβλέψιμη διαδρομή σχοινιών και μειωμένη σύγκλιση οδικής επαφής στο σημείο αλλαγής κατεύθυνσης.
• Πιστοποιητικά: η τεκμηρίωση του κατασκευαστή ή η πιστοποίηση που σχετίζεται με την κατηγορία μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, την προβλεπόμενη υπηρεσία και το συμφωνημένο πεδίο επιθεώρησης.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση της εφαρμογής και της διαδρομής του σχοινιού: εξοπλισμός ανύψωσης, κουμπί ανύψωσης, κουμπί λειτουργίας θύρας ράμπας, κουμπί ρυμούλκησης, κουμπί αποβάθρου, τύπος σκάφους, θέση εγκατάστασης, κατεύθυνση εισερχόμενου σχοινιού,κατεύθυνση εξόδου σχοινιού, και απαιτούμενη γωνία αλλαγής κατεύθυνσης.

Βήμα 2: Παρέχετε τα δεδομένα για το σχοινί από χάλυβα: ονομαστική διάμετρος, κατασκευή, τύπος πυρήνα, κατεύθυνση τοποθέτησης, ελάχιστο φορτίο σπάσματος, κατασκευαστής σχοινιού και συνιστώμενη ελάχιστη διάμετρος διαχωρισμού της γροθιάς.

Βήμα 3: Επιβεβαίωση της λειτουργίας του συστήματος και του σχεδιαζόμενου φορτίου: μέγιστη έλξη της γραμμής ή σχεδιαζόμενη ένταση σχοινιού, φορτίο στάθμευσης των φρένων, ταχύτητα λειτουργίας, δυναμικός συντελεστής, κύκλος λειτουργίας,ισχύς λειτουργίας θήκης ανύψωσης φορτίου ή θύρας ράμπας, κατά περίπτωση, και αναμενόμενο σοκ ή παροδικό φορτίο.

Βήμα 4: Επιλέξτε τη διάταξη: κατακόρυφη, στερεό/ποδιάστατο, οριζόντια, μπουρνούλα ή συγκολλημένη.και προοριζόμενη κατεύθυνση φορτίου.

Βήμα 5: Επιβεβαίωση του υλικού και των περιστρεφόμενων μερών: ποιότητα της γροθιάς και του πλαισίου, απαίτηση σκληρότητας των αυλακώσεων, υλικό του άξονα, τύπος ρουλεμάν, σφράγιση, μέθοδος λίπανσης και ανταλλάξιμα μέρη φθοράς.

Βήμα 6: Επιβεβαίωση της επεξεργασίας της επιφάνειας, της ποσότητας, του ισχύοντος προτύπου ανύψωσης ή ναυτιλίας, του πιστοποιητικού και του πεδίου εφαρμογής της επιθεώρησης, του προορισμού, του απαιτούμενου χρόνου παράδοσης,και την εγκεκριμένη ΓΓ ή φωτογραφία αναφοράς πριν από την παραγωγή.

Δομή

Grooved steel sheave | Shaft and retaining arrangement | Bearing or bushing system | Vertical support frame | Bolted or welded mounting base | Lubrication and sealing points as specified | Marine coating or project finish

Οδηγία, εγκατάσταση και πλεονεκτήματα ποιότητας

• Η περιστρεφόμενη γρύλα καθοδηγεί το σχοινί και αλλάζει την κατεύθυνσή του μέσω της επαφής κυλίσματος, βοηθώντας να αποφευχθεί η άμεση γλιστρίση πάνω από μια σταθερή ατσάλινη άκρη όταν το σχοινί είναι σωστά ευθυγραμμισμένο.
• Το μέγεθος της γωνίας και η γεωμετρία του αυλαίου θα πρέπει να ταιριάζουν με την πραγματική κατασκευή του σχοινιού.
• Η θέση του οδηγού πρέπει να συντονίζεται με το τύμπανο του κουδούνιου, τα παρακείμενα σχήματα, τον μηχανισμό της πόρτας της ράμπας, το σύστημα ανύψωσης,ή ρυμούλκησης ώστε η γωνία του στόλου και το πλευρικό μολύβι να παραμένουν εντός της επιτρεπόμενης διάταξης του προμηθευτή εξοπλισμού και σχοινιών.
• Η ένταση του σχοινιού που ενεργεί μέσω αλλαγής κατεύθυνσης δημιουργεί μια συνδυασμένη αντίδραση στον άξονα, το πλαίσιο, τους βρόχους ή τις συγκόλλησεις τοποθέτησης και τη δομή υποστήριξης.Η αντίδραση εξαρτάται τόσο από την ένταση σχοινί και την συμπεριλαμβανόμενη γωνία σχοινί.
• Για τις υπηρεσίες ανυψωτικού εξοπλισμού, πρέπει να επαληθεύονται το τεμάχιο της γροθιάς, το θεμέλιο, οι παράγοντες ασφάλειας, η ιχνηλασιμότητα του υλικού, η επιθεώρηση, οι δοκιμές ανθεκτικότητας και η σήμανση ως μέρος του εφαρμοστέου συστήματος ανύψωσης·Η διάμετρος του σχοινιού από μόνη της δεν καθορίζει ικανότητα ανύψωσης..
• Η σκληρότητα των αυλακώσεων, οι αυτολύμαντες βύστες ή τα στοιχεία αμβλύνσεως των δονήσεων μπορούν να καθορίζονται όταν απαιτείται, αλλά η μέθοδος, το υλικό, η σκληρότητα, η διάταξη λίπανσης,και τα κριτήρια ελέγχου πρέπει να επιβεβαιώνονται πριν από την προσφορά.
• Οι προσβάσιμοι άξονες, οι ρουφές και οι περιοχές επαφής με το σχοινί υποστηρίζουν την τακτική επιθεώρηση, τη λίπανση, τη μέτρηση φθοράς και τον προγραμματισμό αντικατάστασης.

Προσαρμοσμένα χαρακτηριστικά

• Λειτουργία του προϊόντος: Οδηγός σύρματος-σχοινίου και σχήμα που αλλάζει την κατεύθυνση → χρησιμοποιείται με σύστημα κουμπί ή συρρίκνωσης για τον έλεγχο της διαδρομής του σχοινίου και την ανακατεύθυνση του σχοινιού.
• Διάμετρος σχοινιού: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → η προκαταρκτική επιλογή μοντέλου ακολουθεί την παρασχεθείσα σειρά διαστάσεων.
• Τυπική εξυπηρέτηση: Κουδούνι ανύψωσης / κουδούνι πόρτας ράμπας / κουδούνι ρυμουλκούμενου / κουδούνι αποβάθρου → κάθε εφαρμογή απαιτεί τη δική της περίπτωση φορτίου, διαδρομή σχοινιού, καθήκον και εξέταση έγκρισης.
• Διαμόρφωση: κάθετη / στερεή / οριζόντια, με μπουρδέλα ή συγκολλημένη τοποθέτηση → επιλέξτε ανάλογα με το μοχλό σχοινιού, τη διάταξη του εξοπλισμού, την πρόσβαση συντήρησης και το σχέδιο του θεμέλιου.
• Υλικό: χυτοχάλυβα / χάλυβα C-Mn / κράμα χάλυβα / ήπιος χάλυβας → πρέπει να επιβεβαιωθεί η ακριβής ποιότητα, η ιχνηλασιμότητα, η θερμική επεξεργασία και η συγκόλληση.
• Επιφάνεια αυλαίας: Εργασμένη και προαιρετικά σκληροποιημένη → το προφίλ του αυλαίου, η ακτίνα επαφής, η τελική επιφάνεια και οι απαιτήσεις σκληρότητας πρέπει να ταιριάζουν με το επιλεγμένο σχοινί.
• Λάγη & λιπαντική: Να επιβεβαιωθεί → να προσδιοριστεί το ρουλεμάνιο, η απλή βούσκα, η αυτολιπαντική βούσκα, οι σφραγίδες, τα σημεία λίπανσης και το διάστημα συντήρησης, όπως απαιτείται.
• Βάση φόρτωσης: Για να επιβεβαιωθεί → η επιλογή μοντέλου απαιτεί σχεδιαστική τάση σχοινιού, γωνία αλλαγής κατεύθυνσης, δυναμικό συντελεστή, καθήκον και αντίδραση θεμελίωσης· η διάμετρος σχοινιού δεν είναι κατηγορία φορτίου.
• Απαιτήσεις πιστοποιητικού: Σύμφωνα με το πεδίο εφαρμογής του έργου → πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, έκθεση επιθεώρησης, έγγραφα που σχετίζονται με την ανύψωση ή συμμετοχή της τάξης θα πρέπει να συμφωνούνται πριν από την παραγγελία.

Πώς Λειτουργεί

Wire rope leaves the winch drum or preceding sheave → Rope enters the machined groove → The rotating sheave guides the rope and changes its direction → Shaft and frame transfer the resulting reaction to the mounting foundation → Rope continues toward the lifting reeving, μηχανισμός θύρας ράμπας, μολύβι ρυμούλκησης ή άλλο σημείο εργασίας

Εφαρμογές

Marine and industrial lifting equipment | Lifting winches | Ramp door operating winches | Ro-Ro ferries and landing craft | Towing winches and towing-wire routing | Engineering vessels | Workboats and special-purpose ships | Dock and shipyard winch systems

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά και η επιθεώρηση μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, την ιχνηλασιμότητα του υλικού, το συμφωνημένο πεδίο δοκιμής και τη διαδικασία έγκρισης από την εταιρεία ταξινόμησης.Η διαθεσιμότητα και οι απαιτήσεις μαρτυρίας πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

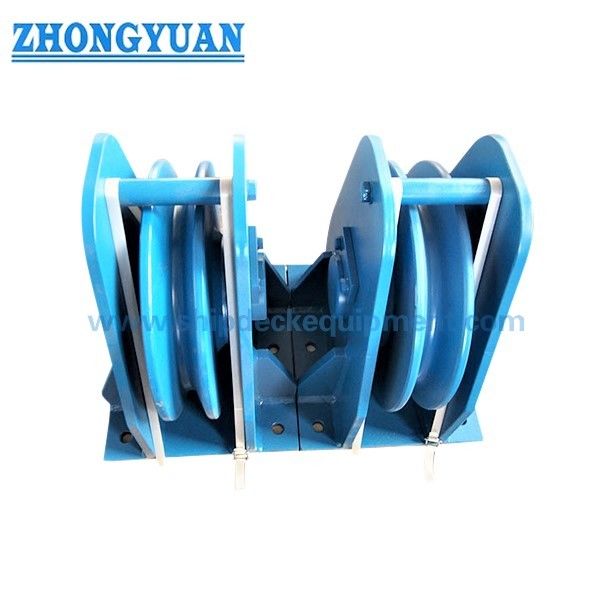

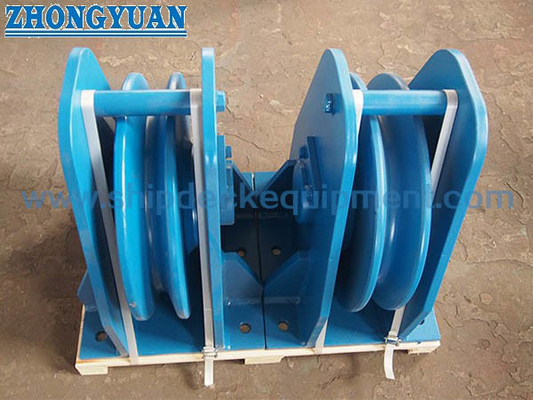

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Πώς επιλέγεται το σωστό μοντέλο οδηγήτριας δέσμης;

Α1: Ξεκινήστε με τη διάμετρο του σχοινιού, αλλά επιβεβαιώστε επίσης την κατασκευή του σχοινιού, το ελάχιστο φορτίο σπάσματος, την σχεδιαστική ένταση του σχοινιού, την έλξη της γραμμής του νήματος, το φορτίο κράτησης του φρένου, την ταχύτητα λειτουργίας, τη γωνία κάμψης, τον κύκλο λειτουργίας,Προφίλ αυλαίαςΟ πίνακας διαστάσεων από μόνος του δεν είναι πίνακας χωρητικότητας φορτίου.

Ε2: Μπορεί να χρησιμοποιηθεί ένα μοντέλο οδηγητικού σχήματος για συστήματα ανύψωσης, θύρας ράμπας και ρυμούλκησης;

Α2: Μόνον όταν το πραγματικό σχέδιο έχει ελεγχθεί για την εν λόγω υπηρεσία.και αντιδράσεις της βάσηςΈνα μοντέλο δεν πρέπει να μεταφέρεται μεταξύ των εφαρμογών με βάση μόνο τη διάμετρο του σχοινιού.

Ε3: Ποια είναι η διαφορά μεταξύ βρόγχης και συγκολλημένης εγκατάστασης;

Α3: Η βάση με βίδες μπορεί να υποστηρίξει την αφαίρεση και τη συντήρηση, όταν το θεμέλιο, τα στοιχεία στερέωσης και το προεφοδιασμό είναι σωστά σχεδιασμένα.Μια συγκολλημένη βάση παρέχει μόνιμη σύνδεση, αλλά απαιτεί επιβεβαιωμένη συμβατότητα υλικού, λεπτομέρειες συγκόλλησης, πρόσβαση, επιθεώρηση και ενίσχυση της δομής υποστήριξης.
