Τηλεσκοπικός Γερανός Σωστικής Λέμβου – Οριζόντιας Κίνησης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| μοντέλο: | Davit -JYSG140 | Βαρούλκο: | Βαρούλκο σωσίβιας λέμβου JYWS70L |
|---|---|---|---|
| Davit φορτίο: | Μέγ. 145 KN | Φορτίο νήματος: | Μέγ. 70 KN |
| Τύπος σκάφους: | JY-QFN-10.9 | Μείωση του φορτίου του davit: | Ελάχ. 24 KN, Μέγ. 140 KN |
| Χαμηλώνοντας ταχύτητα: | S=(0,4+0,02×H) (Πλήρως φορτωμένο σκάφος) | ||
| Επισημαίνω: | Επωτίδα εξοπλισμού αποταμίευσης ζωής σκαφών,Οριζόντια επωτίδα ναυαγοσωστικών λέμβων,Επωτίδα ναυαγοσωστικών λέμβων |
||
Περιγραφή προϊόντων
Γερανογέφυρα Σωστικής Λέσχης Τηλεσκοπική – Οριζόντιας Κίνησης
Επισκόπηση Προϊόντος
Η τηλεσκοπική γερανογέφυρα σωστικής λέμβου είναι μια συσκευή ανέλκυσης οριζόντιας κίνησης, σχεδιασμένη να μεταφέρει μια σωστική λέμβο από τη θέση αποθήκευσης στην εξωτερική θέση ανέλκυσης, και στη συνέχεια να κατεβάζει τη λέμβο στο νερό μέσω του αντίστοιχου βαρούλκου και των σχοινιών της. Σε αντίθεση με μια γερανογέφυρα με βραχίονα που κατεβαίνει με βαρύτητα, το καθοριστικό χαρακτηριστικό επιλογής είναι η οριζόντια κίνηση της διάταξης της γερανογέφυρας αντί για την κίνηση του βραχίονα που καθοδηγείται από τη βαρύτητα.
Η τεκμηριωμένη διαμόρφωση έχει σχεδιαστεί για επιβίβαση με τη σωστική λέμβο στη θέση αποθήκευσης και για συνεχή κατάβαση μετά τη μετακίνηση της λέμβου στην επιθυμητή θέση. Ο τηλεχειρισμός του φρένου επιτρέπει τον έλεγχο της κατάβασης από το εσωτερικό της σωστικής λέμβου, με εναλλακτική δυνατότητα λειτουργίας του φρένου από το κατάστρωμα. Η ανάκτηση τροφοδοτείται από ένα βαρούλκο σωστικής λέμβου με υδραυλική μηχανή.
Γρήγορες Προδιαγραφές
- Τύπος γερανογέφυρας: Τηλεσκοπική / οριζόντιας κίνησης γερανογέφυρα σωστικής λέμβου.
- Τεκμηριωμένο μέγιστο φορτίο γερανογέφυρας: 145 kN.
- Τεκμηριωμένο εύρος φορτίου κατάβασης: 24–140 kN.
- Αντίστοιχο φορτίο βαρούλκου: Μέγιστο 70 kN στην παρεχόμενη διαμόρφωση.
- Λειτουργία: Επιβίβαση στη θέση αποθήκευσης, οριζόντια εξωτερική κίνηση, τηλεχειριζόμενη κατάβαση και μηχανοκίνητη ανάκτηση.
- Μηχανισμός ανάκτησης: Υδραυλική μηχανή στο αντίστοιχο βαρούλκο σωστικής λέμβου.
- Προετοιμασία επιφάνειας: Αμμοβολή σε Sa2.5 με εποξειδικό αστάρι πλούσιο σε ψευδάργυρο, 2 × 40 μm, στην παρεχόμενη προδιαγραφή.
Κύριες Τεχνικές Παράμετροι
| Στοιχείο | Τεκμηριωμένη Διαμόρφωση | Μηχανική Σημείωση |
| Δημόσιο μοντέλο γερανογέφυρας | SG140 | Πρόθεμα μοντέλου πηγής αφαιρέθηκε από την αναφορά μοντέλου που απευθύνεται στον πελάτη |
| Δημόσιο αντίστοιχο βαρούλκο | WS70L | Υδραυλικό βαρούλκο σωστικής λέμβου |
| Τεκμηριωμένη αντίστοιχη λέμβος | QFN-10.9 | Το έγγραφο πηγής προσδιορίζει αυτόν τον τύπο λέμβου· η τρέχουσα έγκριση αντιστοίχισης υπό επιβεβαίωση |
| Μέγιστο φορτίο γερανογέφυρας | 145 kN | Ονομαστική τιμή γερανογέφυρας στο παρεχόμενο τεχνικό έγγραφο |
| Μέγιστο φορτίο βαρούλκου | 70 kN | Ξεχωριστή ονομαστική τιμή βαρούλκου· όχι η ονομαστική τιμή γερανογέφυρας |
| Φορτίο κατάβασης γερανογέφυρας | 24–140 kN | Ελάχιστο / μέγιστο εύρος που αναφέρεται στην πηγή |
| Ταχύτητα κατάβασης | S = (0.4 + 0.02H) m/s | Για πλήρως φορτωμένη λέμβο· H = ύψος κεφαλής γερανογέφυρας πάνω από την επιφάνεια της θάλασσας στην ελαφρύτερη κατάσταση πλεύσης |
| Έλεγχος κατάβασης | Τηλεχειρισμός από τη λέμβο· διατίθεται λειτουργία φρένου από το κατάστρωμα | Σύνδεση καλωδίου με τη διάταξη φρένου βαρούλκου στην περιγραφή που παρέχεται |
| Ανάκτηση | Βαρούλκο με υδραυλική μηχανή | Μηχανοκίνητη ανάκτηση στη θέση αποθήκευσης |
| Χαρακτηριστικά ασφαλείας βαρούλκου | Μονόδρομο φρένο, συμπλέκτης τριβής τύπου δίσκου, χειροκίνητη μανιβέλα ανύψωσης με διάταξη ασφαλείας | Όπως αναφέρεται στην προδιαγραφή πηγής |
| Προετοιμασία επιφάνειας | Sa2.5 | Αμμοβολή |
| Αστάρι | Εποξειδικό αντισκωριακό χρώμα πλούσιο σε ψευδάργυρο, 2 × 40 μm | Δήλωση επίστρωσης πηγής |
Δομή & Εξαρτήματα
Το έγγραφο πηγής προσδιορίζει το προϊόν ως τηλεσκοπική γερανογέφυρα σωστικής λέμβου, ενώ ο τίτλος του σχεδίου του χρησιμοποιεί την έκφραση 'Γερανογέφυρα Σωστικής Λέσχης Οριζόντιας Κίνησης'. Η μπροστινή σελίδα επομένως χρησιμοποιεί και τους δύο όρους επειδή περιγράφουν την ίδια λειτουργική διάσταση επιλογής: τη μετακίνηση της λέμβου οριζόντια από τη θέση αποθήκευσης στην επιθυμητή θέση πριν από την κάθετη κατάβαση.
Το τεκμηριωμένο σύστημα περιλαμβάνει τη δομή της γερανογέφυρας, το βαρούλκο σωστικής λέμβου, τα σχοινιά, τη διάταξη καλωδίου τηλεχειρισμού, τη διάταξη πρόσδεσης και τις διεπαφές που απαιτούνται για την αποθήκευση και την ανέλκυση. Η ακριβής μέθοδος τηλεσκοπικής κίνησης, η διαδρομή οριζόντιας μετατόπισης, η διάταξη οδηγών/τροχαλιών και η δομή βάσης δεν τεκμηριώνονται επαρκώς στην τρέχουσα πηγή και πρέπει να επιβεβαιωθούν από το εγκεκριμένο Γενικό Σχέδιο.
Κίνηση & Έλεγχος
Η σωστική λέμβος κατεβαίνει με βαρύτητα υπό τον έλεγχο του φρένου του βαρούλκου, αφού η γερανογέφυρα έχει μετακινήσει τη λέμβο στην επιθυμητή θέση. Το πλήρωμα μπορεί να ελέγχει το φρένο κατάβασης από το εσωτερικό της σωστικής λέμβου μέσω του καλωδίου τηλεχειρισμού, ενώ το φρένο μπορεί επίσης να λειτουργεί από το κατάστρωμα.
Η ανάκτηση τροφοδοτείται από μια μόνιμα τοποθετημένη υδραυλική μηχανή στο βαρούλκο. Η προδιαγραφή πηγής αναφέρει επίσης ότι η κίνηση του βαρούλκου περιλαμβάνει μονόδρομο φρένο, συμπλέκτη τριβής τύπου δίσκου και χειροκίνητη μανιβέλα ανύψωσης με διάταξη ασφαλείας.
Πώς Λειτουργεί
Επιβίβαση: το προσωπικό επιβιβάζεται στη σωστική λέμβο ενώ αυτή παραμένει στη θέση αποθήκευσης. Εξωτερική μετακίνηση: η τηλεσκοπική/οριζόντια διάταξη κίνησης μεταφέρει την κρεμασμένη λέμβο στην επιθυμητή θέση. Κατάβαση: η λέμβος κατεβαίνει με βαρύτητα με το φρένο του βαρούλκου να ελέγχεται τηλεχειριζόμενα από τη λέμβο ή τοπικά από το κατάστρωμα. Ανάκτηση: το υδραυλικό βαρούλκο ανυψώνει τη λέμβο και η γερανογέφυρα την επιστρέφει στη θέση αποθήκευσης.
Εγκατάσταση & Συντήρηση
Η γεωμετρία οριζόντιας κίνησης καθιστά τον χώρο στο κατάστρωμα, την απόσταση από την οροφή, τη διαδρομή μετατόπισης, την απόσταση των αγκίστρων και την ευθυγράμμιση στήριξης/βάσης κρίσιμες εισόδους εγκατάστασης. Για εργασίες νέας κατασκευής ή ανακατασκευής, το ναυπηγείο πρέπει να παρέχει την υπάρχουσα διάταξη καταστρώματος/βάσης, τις κύριες διαστάσεις της λέμβου και το φορτωμένο βάρος, τη θέση αποθήκευσης, την απαιτούμενη διαδρομή/εμβέλεια και το ύψος κατάβασης.
Η παρεχόμενη τεχνική σελίδα αναφέρει ότι οι επιθεωρήσεις και οι δοκιμές πρέπει να ακολουθούν την ψήφισμα IMO MSC.81(70). Η τρέχουσα τεκμηρίωση του έργου πρέπει επίσης να προσδιορίζει τις ισχύουσες απαιτήσεις του Κώδικα LSA/SOLAS, τα εγκεκριμένα εγχειρίδια, τα αρχεία δοκιμών και τη διαδρομή πιστοποίησης που απαιτείται από τη σημαία και την ταξινόμηση του πλοίου.
Οδηγός Επιλογής & Ερωτήσεων
1. Παρέχετε το μοντέλο σωστικής λέμβου, το πλήρως φορτωμένο βάρος ανέλκυσης, την απόσταση των αγκίστρων και το Γενικό Σχέδιο της θέσης αποθήκευσης.
2. Επιβεβαιώστε την απαιτούμενη οριζόντια διαδρομή / εμβέλεια, την πλευρά ανέλκυσης και τον διαθέσιμο χώρο στο κατάστρωμα/οροφή.
3. Παρέχετε το απαιτούμενο ύψος κατάβασης και την τρέχουσα διάταξη βαρούλκου/σχοινιών για εργασίες νέας κατασκευής ή αντικατάστασης.
4. Επιβεβαιώστε τις υδραυλικές/ηλεκτρικές διεπαφές, τη διάταξη βάσης και την απαιτούμενη συνθήκη ανάκτησης.
5. Επιβεβαιώστε τις τρέχουσες απαιτήσεις πιστοποίησης κλάσης, σημαίας, MED ή άλλες νομοθετικές απαιτήσεις πριν την οριστικοποίηση της προμήθειας.
Εφαρμογές
Πλήρως κλειστές σωστικές λέμβοι | Διάταξη πλοίων που απαιτούν οριζόντια κίνηση της λέμβου πριν την κατάβαση | Συστήματα σωστικών μέσων νέας κατασκευής | Έργα αντικατάστασης τηλεσκοπικών / οριζόντιων γερανογεφυρών σε υφιστάμενα πλοία

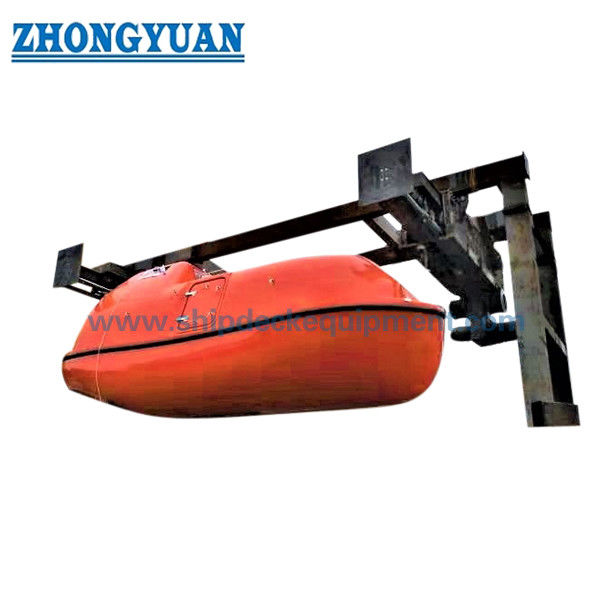

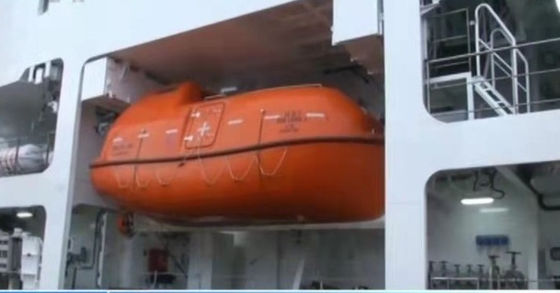

Σχέδιο & Φωτογραφίες
Συχνές Ερωτήσεις
Ε1. Ποια είναι η διαφορά μεταξύ μιας τηλεσκοπικής γερανογέφυρας σωστικής λέμβου και μιας γερανογέφυρας με βραχίονα που κατεβαίνει με βαρύτητα; Μια τηλεσκοπική/οριζόντιας κίνησης γερανογέφυρα μεταφέρει τη λέμβο οριζόντια μεταξύ των θέσεων αποθήκευσης και ανέλκυσης, ενώ μια γερανογέφυρα με βραχίονα που κατεβαίνει με βαρύτητα χρησιμοποιεί βραχίονες που περιστρέφουν τη λέμβο προς τα έξω.
Ε2. Είναι το φορτίο του βαρούλκου 70 kN το ίδιο με το μέγιστο φορτίο της γερανογέφυρας 145 kN; Όχι. Είναι ξεχωριστές τεκμηριωμένες ονομαστικές τιμές και δεν πρέπει να παρουσιάζονται ως η ίδια τιμή.
Ε3. Μπορεί μια υφιστάμενη τηλεσκοπική γερανογέφυρα να αντικατασταθεί μόνο με βάση τον παλιό αριθμό μοντέλου της; Όχι. Πρέπει να ελεγχθούν το φορτίο της λέμβου, η απόσταση των αγκίστρων, η διαδρομή/εμβέλεια, το ύψος κατάβασης, το βαρούλκο/σχοινιά και η βάση του καταστρώματος.
