Λεπτομέρειες:

Τόπος καταγωγής: Κίνα
Μάρκα: Zhongyuan
Πιστοποίηση: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
Αριθμό μοντέλου: Τυποποιημένος και προσαρμοσμένος

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1
Τιμή: As per quotation
Συσκευασία λεπτομέρειες: Παλέτα ή προσαρμοσμένος
Χρόνος παράδοσης: Σύμφωνα με την προσφορά
Όροι πληρωμής: TT, L/C, κ.λπ.
Δυνατότητα προσφοράς: Ικανοποιήστε τις ανάγκες πελατών
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

πρότυπα: ISO 13729 Τύπος: Α γέφυρα που τοποθετείται
Σειρά SWL: 23-141T Υλικά: Ο πετώντας γ-ΜΝ χάλυβας, πετώντας ανοξείδωτο, μπορεί επίσης να παρέχει τον ειδικό χάλυβα για τον παγ
Βάρος: 73 σε 825kg Επεξεργασία επιφάνειας: η αμμόστρωση S2.5 + ένα στρώμα του εποξικού εγχυτήρα καταστημάτων, γυαλισμένο ανοξείδωτο, προσάρμοσε
Πιστοποιητικά ταξινόμησης: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS

Περιγραφή προϊόντων

Τύπος του ISO 13729 ένας τοποθετημένος κατάστρωμα πετώντας κλειστός χάλυβας δένοντας ρυμουλκώντας εξοπλισμός πλοίων υποστηριγμάτων



Περιγραφή:

ISO13729 το τοποθετημένο πετώντας κλειστό χάλυβας κατάστρωμα δένοντας υποστήριγμα τύπων Α είναι ένας τύπος συναρμολόγησης πρόσδεσης και ρυμούλκησης του πλοίου που εγκαθίσταται από την πλευρά σκαφών για να οδηγήσει το δένοντας και ρυμουλκώντας σχοινί από του σκάφους εσωτερικού για να επιβιβαστεί έξω. Τα κλειστά υποστηρίγματα υιοθετούνται κανονικά για τα σκάφη που χρησιμοποιούν τα σχοινιά καλωδίων. Η ακτίνα της επιφάνειας υποστηριγμάτων σχεδιάστηκε βασισμένος στις κάμπτοντας αναλογίες του σχοινιού μέσω του υποστηρίγματος περισσότερο από δώδεκα χρόνων της διαμέτρου σχοινιών καλωδίων.



Κύρια τεχνική προδιαγραφή:

  1. Πρότυπα: ISO 13729
  2. Τύπος: Α γέφυρα που τοποθετείται
  3. Σειρά SWL: 23-141T
  4. Υλικά: Ο πετώντας γ-ΜΝ χάλυβας, πετώντας ανοξείδωτο, μπορεί επίσης να παρέχει τον ειδικό χάλυβα για τον παγοθραύστη.
  5. Βάρος: 73 σε 825kg
  6. Επεξεργασία επιφάνειας: η αμμόστρωση S2.5 + ένα στρώμα του εποξικού εγχυτήρα καταστημάτων, γυαλισμένο ανοξείδωτο, προσάρμοσε την επεξεργασία επιφάνειας διαθέσιμη.
  7. Πιστοποιητικά ταξινόμησης: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS



Κύριες τεχνικές παράμετροι:

Ονομαστικό μέγεθος
L×H×D
I1 I2 I3 I4 H1 H2 H3 Ρ R1 R2 R3
250 x200 x214 488 45 3 76 26 5 42 7 3 68 108 100 219 160 108
300x250x286 614 565 89 330 551 481 144 125 282 212 144
350x250x333 716 660 114 403 601 525 168 125 308 232 168
400x250x381 820 754 139 475 652 553 192 125 335 236 192
450x250x381 870 804 164 524 652 553 192 125 335 236 192
500x250x381 920 854 189 574 652 553 192 125 335 236 192
400x250x428 870 796 139 500 701 609 216 125 360 268 216
450x250x428 920 846 164 550 701 609 216 125 360 268 216
500x250x428 970 896 189 600 701 609 216 125 360 268 216
500x400x428 970 896 176 60 0 851 759 216 200 435 343 216
500x250x525A 1068 1 000 190 652 798 675 264 125 409 286 264
500x400x525A 1 068 1 000 193 652 948 825 264 200 484 361 264
500x250x5258 1 074 1 000 176 652 801 680 264 125 412 291 264
500x400x525B 1 074 1 000 179 652 951 830 264 200 487 366 264

Ονομαστικό μέγεθος
L×H×D
R4 Rs Rs d1 Τ Πόδι συγκόλλησης
μήκος α
z1
SWL β
(kN)
SWL β
(τ)
Σχοινί καλωδίων
διάμετρος γ:
(συστημένος)
Υπολογισμένος
βάρος δ
(κλ)
250x200x214 86 150 128 108 22 6 226 23 18 73
300x250x286 118 180 154 144 26 6,5 422 43 24 142
350x250x333 138 200 170 168 30 7,5 549 56 28 222
400x250x381 156 250 214 192 36 9 687 70 32 310
450x250x381 156 250 214 192 36 9 706 72 32 322
500x250x381 156 250 214 192 36 9 765 78 32 337
400x250x428 178 250 212 216 38 9,5 883 90 36 434
450x250x428 178 250 212 216 38 9,5 912 93 36 452
500x250x428 178 250 212 216 38 9,5 932 95 36 472
500x400x428 178 250 212 216 38 9,5 893 91 36 528
500x250x525A 224 320 280 264 40 10 1148 117 44 657
500x400x525A 224 320 280 264 40 10 1158 118 44 724
500x250x5258 218 320 274 264 46 11,5 1413 144 44 753
500x400x5258 218 320 274 264 46 11,5 1383 141 44 825

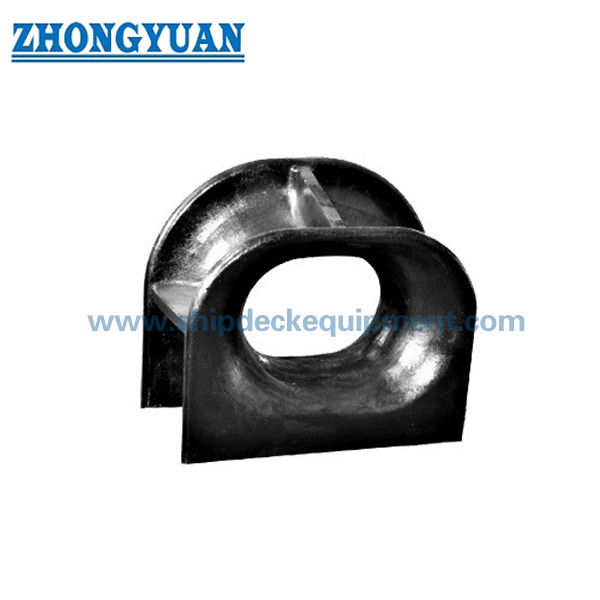

Τύπος του ISO 13729 ένας τοποθετημένος κατάστρωμα πετώντας κλειστός χάλυβας δένοντας ρυμουλκώντας εξοπλισμός πλοίων υποστηριγμάτων 0

Σχέδιο του τύπου του ISO 13729 ένας τοποθετημένος κατάστρωμα πετώντας κλειστός χάλυβας ρυμουλκώντας ρυμουλκώντας εξοπλισμός πλοίων υποστηριγμάτων πρόσδεσης υποστηριγμάτων

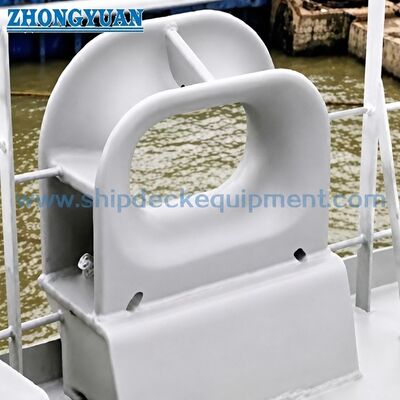

Τύπος του ISO 13729 ένας τοποθετημένος κατάστρωμα πετώντας κλειστός χάλυβας δένοντας ρυμουλκώντας εξοπλισμός πλοίων υποστηριγμάτων 1
