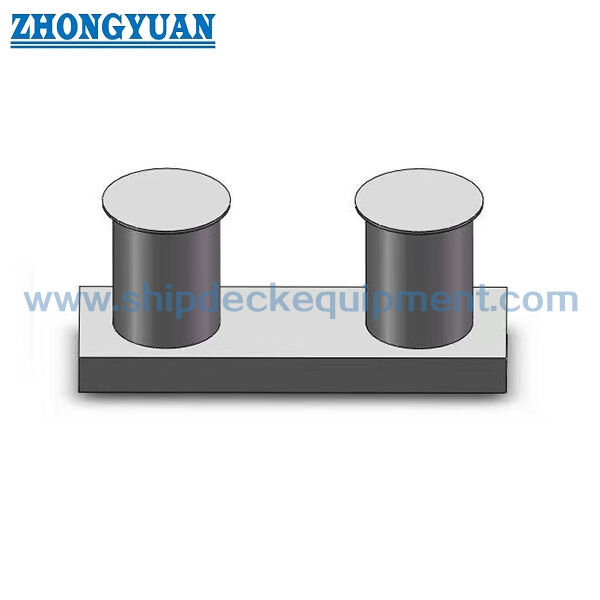

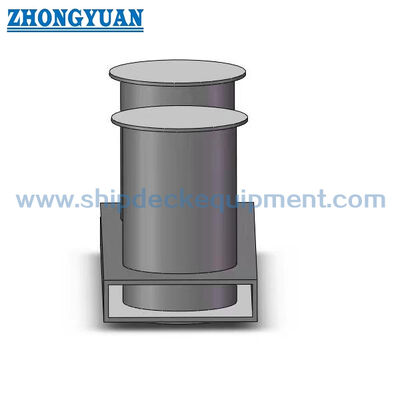

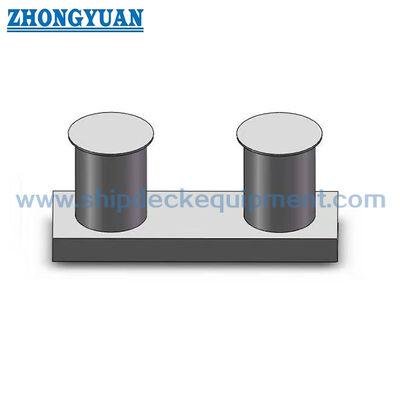

Ατσάλινο διπλό τεντωμένο στύλο με βάση εισαγωγής.

Χαλύβδινο Διπλό Κιγκλίδωμα με Ενσωματωμένη Βάση | GB/T 554-2008 Τύπος Β

Επισκόπηση Προϊόντος

Το διπλό κιγκλίδωμα τύπου Β GB/T 554 είναι ένα συγκολλητό χαλύβδινο εξάρτημα πρόσδεσης και ρυμούλκησης με ενσωματωμένη κάτω βάση που εκτείνεται κάτω από την πλάκα του καταστρώματος. Τα δύο κάθετα κιγκλιδώματα παρέχουν ξεχωριστές στροφές σχοινιού και ελεγχόμενες θέσεις καθοδήγησης, ενώ η διευρυμένη κάτω βάση μεταφέρει τα φορτία του κιγκλιδώματος στο ίδιο το σκάφος. Προορίζεται για θέσεις στο κατάστρωμα του πλοίου όπου το σχέδιο σχεδίασης καθορίζει ένα εσοχή ή ενσωματωμένο ίδρυμα αντί για μια πλήρως τοποθετημένη στο κατάστρωμα βάση.

Η παρεχόμενη σειρά GB/T 554-2008 Τύπος Β καλύπτει ονομαστικές διαμέτρους από 160 έως 500 mm και τιμές SWL από 49 έως 451 kN. Η επιλογή πρέπει να συντονιστεί με τη διάταξη πρόσδεσης ή ρυμούλκησης του σκάφους, την κατεύθυνση καθοδήγησης του σχοινιού, την εγκοπή του καταστρώματος, την τοπική ενίσχυση, τις λεπτομέρειες συγκόλλησης και το απαιτούμενο ύψος για καταστρώματα με ή χωρίς ξύλινη επένδυση. Η ποιότητα του υλικού, η αντοχή σε χαμηλές θερμοκρασίες, το πεδίο επιθεώρησης και η τελική έκδοση του προτύπου πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Διπλό συγκολλητό χαλύβδινο κιγκλίδωμα με ενσωματωμένη βάση → δύο στύλοι εργασίας σχοινιού με το κάτω ίδρυμα διατεταγμένο κάτω από το επίπεδο του καταστρώματος.
• Πρότυπο και τύπος: Παρεχόμενα δεδομένα GB/T 554-2008 Τύπος Β → η συμβατότητα με την τρέχουσα έκδοση πρέπει να επιβεβαιωθεί όταν το έργο καθορίζει GB/T 554-2023.
• Εύρος ονομαστικής διαμέτρου: 160 έως 500 mm → οκτώ τυπικά μεγέθη για διαφορετικές διατάξεις καταστρώματος και καθορισμένα φορτία γραμμής.
• Εύρος SWL: 49 έως 451 kN → χρησιμοποιήστε το τυπικό SWL για το επιλεγμένο μέγεθος. μην αντικαταστήσετε το MBL σχοινιού ή το φορτίο δοκιμής.
• Μορφή εγκατάστασης: Ενσωματωμένη βάση / ίδρυμα ενσωματωμένο στο κατάστρωμα → το άνοιγμα του καταστρώματος, η ενίσχυση, η ακολουθία συγκόλλησης και η διαδρομή φορτίου απαιτούν επιβεβαίωση από το σχέδιο του ναυπηγείου.
• Επιλογές ύψους καταστρώματος: Οι διαστάσεις παρέχονται για καταστρώματα χωρίς ή με ξύλινη επένδυση → η επιλεγμένη τιμή Η πρέπει να ταιριάζει με την πραγματική διάταξη του καταστρώματος.
• Εστίαση κατασκευής: Κατασκευή χαλύβδινου σωλήνα και πλάκας, λείες ακμές επαφής σχοινιού, ελεγχόμενη γεωμετρία συγκόλλησης και ευθυγράμμιση διαστάσεων και των δύο κιγκλιδωμάτων.
• Επεξεργασία επιφάνειας: Εκτόξευση Sa 2.5 και εποξειδικό αστάρι εργοστασίου ως αναφορά → η τελική επίστρωση, η γαλβάνιση ή η ανοξείδωτη επιφάνεια ακολουθούν την προδιαγραφή του έργου.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε το κιγκλίδωμα διπλού τύπου Β GB/T 554 με ενσωματωμένη βάση, την ονομαστική διάμετρο και το απαιτούμενο SWL σύμφωνα με τη διάταξη πρόσδεσης ή ρυμούλκησης του σκάφους.

Βήμα 2: Επιβεβαιώστε τον τύπο σχοινιού, τη διάμετρο σχοινιού, την αναμενόμενη κατεύθυνση γραμμής, τον αριθμό στροφών και εάν το κιγκλίδωμα χρησιμοποιείται κυρίως για πρόσδεση, υποστήριξη ρυμούλκησης ή για μια συγκεκριμένη λειτουργία καταστρώματος του έργου.

Βήμα 3: Παρέχετε το σχέδιο καταστρώματος, το άνοιγμα ενσωματωμένης βάσης, τη διάταξη ιδρύματος, την τοπική ενίσχυση, τη λεπτομέρεια συγκόλλησης και εάν το κατάστρωμα έχει ξύλινη επένδυση.

Βήμα 4: Επιβεβαιώστε την ποιότητα του υλικού, την ελάχιστη θερμοκρασία σχεδίασης, την απαίτηση για αντοχή σε πάγο ή σε χαμηλές θερμοκρασίες και εάν απαιτείται ανοξείδωτος χάλυβας.

Βήμα 5: Επιβεβαιώστε την επεξεργασία επιφάνειας, το τελικό σύστημα επίστρωσης, το πεδίο επιθεώρησης, την απαίτηση NDT, την ιχνηλασιμότητα υλικού και την απαίτηση της ταξινόμησης πριν από την προσφορά.

Βήμα 6: Παρέχετε ποσότητα, τύπο σκάφους, θέση εγκατάστασης, προορισμό παράδοσης, απαιτούμενο χρόνο παράδοσης και τις τελευταίες εγκεκριμένες πληροφορίες σχεδίου ή δείγματος αντικατάστασης.

Δομή

Δύο κάθετα κιγκλιδώματα | Σώμα κατασκευασμένο από χαλύβδινο σωλήνα και πλάκα | Ενσωματωμένη βάση κάτω από την πλάκα του καταστρώματος | Ευρεία κάτω ίδρυμα | Λείες ακμές επαφής σχοινιού | Διεπαφή συγκόλλησης καταστρώματος | Σύνδεση τοπικής ενίσχυσης | Επίστρωση προδιαγραφόμενη από το έργο

Πλεονεκτήματα Κατασκευής, Συγκόλλησης & Εγκατάστασης

• Η διάταξη ενσωματωμένης βάσης τοποθετεί το διευρυμένο κάτω ίδρυμα κάτω από το επίπεδο του καταστρώματος, επιτρέποντας στις δυνάμεις του κιγκλιδώματος να μεταφερθούν στην υποστηρικτική δομή του καταστρώματος αντί να μεταφέρονται μόνο από την πλάκα του καταστρώματος.
• Η διαμόρφωση διπλού κιγκλιδώματος παρέχει δύο στύλους εργασίας για στροφές σχοινιού και οργάνωση γραμμής. η πραγματική κατεύθυνση καθοδήγησης και ο επιτρεπόμενος τομέας λειτουργίας πρέπει να ακολουθούν το σχέδιο πρόσδεσης ή ρυμούλκησης του σκάφους.
• Οι συγκολλήσεις και οι ελεύθερες ακμές σε περιοχές επαφής σχοινιού μπορούν να λειανθούν, με τις εκτεθειμένες ακμές να προετοιμάζονται στην καθορισμένη ακτίνα, για να μειωθεί η τοπική κοπή ή η τριβή των γραμμών πρόσδεσης.
• Τα εξαρτήματα κατασκευής και οι έλεγχοι διαστάσεων βοηθούν στη διατήρηση της απόστασης, της κλίσης, του ύψους και της ευθυγράμμισης των δύο κιγκλιδωμάτων πριν από την τελική συγκόλληση στη δομή της βάσης.
• Η εφαρμογή του ιδρύματος, η ακρίβεια της εγκοπής του καταστρώματος, η ακολουθία συγκόλλησης και ο έλεγχος παραμόρφωσης είναι σημαντικά επειδή η ενσωματωμένη βάση αλληλεπιδρά απευθείας με τη δομή του σκάφους.
• Για υπηρεσίες σε παγοκλάση ή σε χαμηλές θερμοκρασίες, η ποιότητα του χάλυβα και οι απαιτήσεις αντοχής σε κρούση πρέπει να επιλέγονται από την προδιαγραφή του σκάφους και να εγκρίνονται από την αρμόδια ταξινόμηση.
• Το NDT, η ιχνηλασιμότητα υλικού, η επαλήθευση φορτίου και η παρακολούθηση από την ταξινόμηση μπορούν να κανονιστούν σύμφωνα με το εγκεκριμένο σχέδιο επιθεώρησης και δοκιμών αντί να θεωρούνται ως τυπική προμήθεια.

Προσαρμοσμένα Χαρακτηριστικά

• Πρότυπο: GB/T 554 Τύπος Β → οι παρεχόμενες διαστάσεις και τιμές SWL βασίζονται στο σύνολο δεδομένων του 2008. επιβεβαιώστε τις απαιτήσεις της τρέχουσας έκδοσης πριν από την απελευθέρωση της παραγγελίας.
• Διαμόρφωση: Διπλό κιγκλίδωμα με ενσωματωμένη βάση → κατάλληλο όπου το ίδρυμα του σκάφους είναι εσοχή κάτω από την πλάκα του καταστρώματος.
• Ονομαστική Διάμετρος: 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 mm → επιλέξτε μαζί με το SWL, τη διάταξη καταστρώματος και την καθοδήγηση σχοινιού.
• SWL: 49 / 78 / 118 / 196 / 255 / 314 / 382 / 451 kN → τυπικό ωφέλιμο φορτίο που σχετίζεται με κάθε ονομαστικό μέγεθος.
• Υλικό: Κατασκευή χαλύβδινου σωλήνα και πλάκας → ήπιος χάλυβας, ανοξείδωτος χάλυβας ή ειδικός χάλυβας προδιαγραφόμενος από το έργο υπό την προϋπόθεση επιβεβαίωσης της ποιότητας.
• Διάταξη Καταστρώματος: Χωρίς ή με ξύλινο κατάστρωμα → χρησιμοποιήστε την αντίστοιχη διάσταση Η στο σχέδιο εγκατάστασης.
• Προετοιμασία Ακμών: Λείες συγκολλήσεις και ακτίνες ελεύθερων ακμών → σκοπός είναι η μείωση της αιχμηρής τοπικής επαφής με τις γραμμές πρόσδεσης.
• Απαίτηση Πιστοποιητικού: Διαθέσιμο σύμφωνα με το πεδίο παραγγελίας → πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό ταξινόμησης και επιθεώρηση με μάρτυρα πρέπει να συμφωνηθούν πριν από την προσφορά.

Πώς Λειτουργεί

Η γραμμή πρόσδεσης ή ρυμούλκησης προσεγγίζει το επιλεγμένο κιγκλίδωμα → Η γραμμή στρίβεται γύρω από ένα ή και τα δύο κιγκλιδώματα σύμφωνα με την εγκεκριμένη διάταξη λειτουργίας → Η δύναμη επαφής μεταφέρεται από το κατασκευασμένο σώμα του κιγκλιδώματος → Η ενσωματωμένη βάση μεταφέρει το φορτίο στο ενισχυμένο ίδρυμα του καταστρώματος → Οι συγκολλήσεις, η δομή και η επίστρωση επιθεωρούνται μετά την εγκατάσταση

Εφαρμογές

Φορτηγά πλοία | Δεξαμενόπλοια | Χύδην φορτηγά | Πλοία μεταφοράς εμπορευματοκιβωτίων | Εξαρτήματα καταστρώματος ρυμουλκών και σκαφών εργασίας | Σταθμοί πρόσδεσης πλοίων | Θέσεις υποστήριξης ρυμούλκησης προδιαγραφόμενες από το έργο | Έργα νέων κατασκευών και αντικαταστάσεων

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιητικά και επιθεώρηση μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, την ιχνηλασιμότητα υλικού, το εγκεκριμένο σχέδιο, το πεδίο δοκιμών και τη διαδικασία της ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Ποια είναι η κύρια διαφορά μεταξύ του κιγκλιδώματος τύπου Β με ενσωματωμένη βάση και ενός κιγκλιδώματος τοποθετημένου στο κατάστρωμα;

Α1: Το κάτω ίδρυμα τύπου Β ενσωματώνεται κάτω από την πλάκα του καταστρώματος. Η επιλογή επομένως εξαρτάται όχι μόνο από το SWL και την ονομαστική διάμετρο, αλλά και από το άνοιγμα του καταστρώματος, το βάθος του ιδρύματος, την ενίσχυση, την πρόσβαση συγκόλλησης και τη διάταξη κάλυψης του καταστρώματος.

Ε2: Μπορεί ο παρεχόμενος πίνακας GB/T 554-2008 να χρησιμοποιηθεί για ένα έργο που καθορίζει GB/T 554-2023;

Α2: Ο παρεχόμενος πίνακας πρέπει να αντιμετωπίζεται ως η αναφορά τύπου Β του 2008. Η τρέχουσα έκδοση του προτύπου, η ονομασία τύπου, οι διαστάσεις, τα υλικά, η σήμανση και οι απαιτήσεις δοκιμών πρέπει να ελέγχονται έναντι του επίσημου προτύπου του έργου πριν από την παραγωγή.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε την έκδοση του προτύπου, τον Τύπο Β, την ονομαστική διάμετρο, το SWL, τη διάταξη σχοινιού, την ποιότητα υλικού, την ελάχιστη θερμοκρασία σχεδίασης, το σχέδιο καταστρώματος και ιδρύματος, την κατάσταση ξύλινου καταστρώματος, την επεξεργασία επιφάνειας, το πεδίο πιστοποιητικού, την ποσότητα, τον προορισμό και το χρονοδιάγραμμα παράδοσης.
