Διπλό σχοινί με βάση εισαγωγής για αγκυροβόληση και ρυμούλκηση πλοίων GB/T 554 τύπου Β

Διπλό σχοινί με βάση εισαγωγής για αγκυροβόληση και ρυμούλκηση πλοίων GB/T 554 τύπου Β

Επισκόπηση του προϊόντος

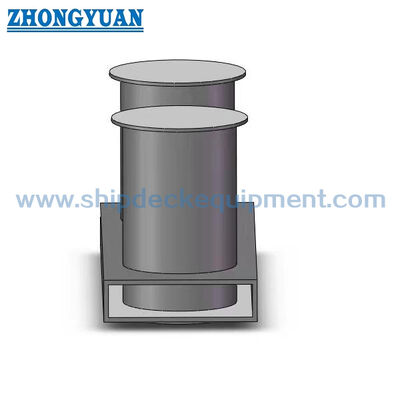

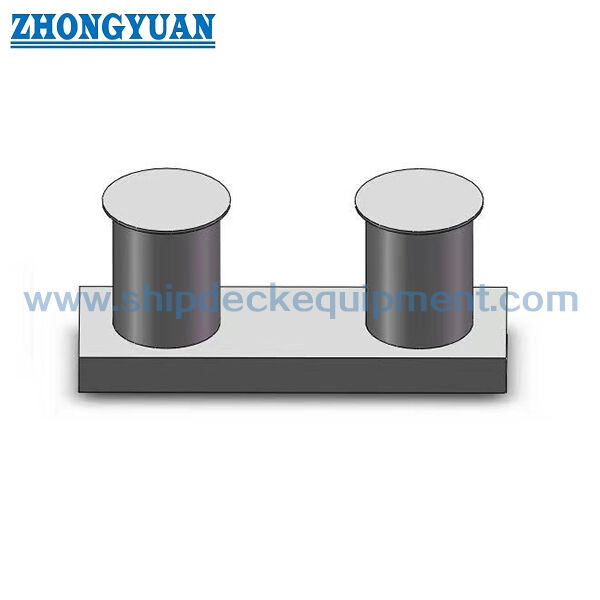

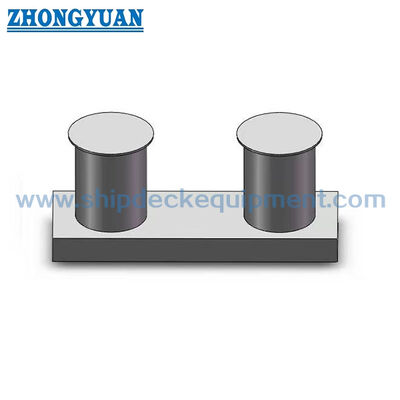

Η διπλή βίτνη βέλη GB/T 554 τύπου Β είναι μια συγκολλημένη ατσάλινη αγκυροβολία και ρυμούλκηση με βάση εισαγωγής που βρίσκεται κάτω από την επικάλυψη του καταστρώματος.Οι δύο κατακόρυφοι bitts παρέχουν ξεχωριστές στροφές σχοινί και ελεγχόμενες θέσεις μολύβδου, ενώ η διευρυμένη κατώτερη βάση μεταφέρει φορτία στύλου στο θεμέλιο του αγγείου.Είναι προορισμένη για τοποθεσίες στο κατάστρωμα πλοίων όπου το σχέδιο σχεδιασμού προσδιορίζει ένα ενσωματωμένο ή εισερχόμενο θεμέλιο αντί για μια βάση πλήρως τοποθετημένη στο κατάστρωμα.

Το παρεχόμενο εύρος GB/T 554-2008 τύπου Β καλύπτει ονομαστικές διαμέτρους από 160 έως 500 mm και τιμές SWL από 49 έως 451 kN. Η επιλογή πρέπει να συντονίζεται με τη διάταξη αγκυροβολής ή ρυμούλκησης του σκάφους,κατεύθυνση οδήγησης σχοινιούΤο υλικό, η ανθεκτικότητα σε χαμηλές θερμοκρασίες, το πεδίο ελέγχου,και η τελική τυποποιημένη έκδοση θα πρέπει να επιβεβαιωθεί πριν από την παραγωγή.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Διπλός έλξης σιδερένιο στύλο με βάση → δύο σχοινιά με το κατώτερο θεμέλιο κάτω από το επίπεδο του καταστρώματος.
• Πρότυπο και τύπος: Παρέχονται δεδομένα τύπου Β της GB/T 554-2008 → η συμβατότητα με την τρέχουσα έκδοση θα πρέπει να επιβεβαιωθεί όταν το έργο προσδιορίζει τη GB/T 554-2023.
• Ονομαστική διάμετρος: 160 έως 500 mm → οκτώ τυποποιημένα μεγέθη για διαφορετική διάταξη καταστρώματος και καθορισμένα φορτία γραμμής.
• Πεδίο SWL: 49 έως 451 kN → χρησιμοποιήστε το πρότυπο SWL για το επιλεγμένο μέγεθος· μην αντικαθιστάτε το σχοινί MBL ή το φορτίο δοκιμής.
• Τύπος εγκατάστασης: Εισαγωγή βάσης / ενσωματωμένου θεμέλιου στο κατάστρωμα → το άνοιγμα του κατάστρωσης, η ενίσχυση, η ακολουθία συγκόλλησης και η διαδρομή φόρτωσης απαιτούν επιβεβαίωση σχεδίου ναυπηγείου.
• Επιλογές ύψους καταστρώματος: Οι διαστάσεις παρέχονται για καταστρώματα χωρίς ή με ξύλινη επίστρωση → η επιλεγμένη τιμή H πρέπει να αντιστοιχεί στην πραγματική διάταξη του καταστρώματος.
• Εστίαση κατασκευής: κατασκευή ατσάλινου σωλήνα και πλάκας, ομαλές άκρες επαφής σχοινιών, ελεγχόμενη γεωμετρία συγκόλλησης και διαμετρική ευθυγράμμιση των δύο κομματιών.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρηκτικά και epoxy shop primer ως σημείο αναφοράς → τελική επικάλυψη, γκάλβωση ή φινίρισμα από ανοξείδωτο χάλυβα ακολουθεί τις προδιαγραφές του έργου.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1:Επιβεβαιώνεται η GB/T 554 Τύπος Β διπλή στήλη βιτ με βάση εισαγωγής, ονομαστική διάμετρος και απαιτούμενο SWL σύμφωνα με τη διάταξη αγκυροβολής ή ρυμούλκησης του σκάφους.

Βήμα 2:Επιβεβαιώστε τον τύπο σχοινιού, τη διάμετρο του σχοινιού, την αναμενόμενη κατεύθυνση της γραμμής, τον αριθμό στροφών και εάν το στύλο χρησιμοποιείται κυρίως για αγκυροβολία, υποστήριξη ρυμούλκησης ή για εργασία συγκεκριμένου έργου.

Βήμα 3:Παρέχετε το σχέδιο του καταστρώματος, το άνοιγμα της βάσης εισαγωγής, τη διάταξη του θεμέλιου, την τοπική ενίσχυση, τις λεπτομέρειες συγκόλλησης και εάν το καταστρώμα έχει ξύλινη επίστρωση.

Τέταρτο βήμα:Επιβεβαιώστε την ποιότητα του υλικού, την ελάχιστη θερμοκρασία σχεδιασμού, την απαίτηση αντοχής σε θερμοκρασία πάγου ή χαμηλής θερμοκρασίας και αν απαιτείται ανοξείδωτο χάλυβα.

Βήμα 5:Επιβεβαιώστε την επεξεργασία της επιφάνειας, το σύστημα τελικής επικάλυψης, το πεδίο της επιθεώρησης, την απαίτηση NDT, την ιχνηλασιμότητα του υλικού και την απαίτηση της εταιρείας ταξινόμησης πριν από την προσφορά.

Βήμα 6:Παροχή ποσότητας, τύπου δοχείου, θέσης εγκατάστασης, προορισμού παράδοσης, απαιτούμενου χρόνου παράδοσης και των τελευταίων εγκεκριμένων πληροφοριών σχεδίου ή αντικαταστατικού δείγματος.

Δομή

Twin vertical bitts | Steel pipe and plate fabricated body | Insert base below deck plating | Wide lower foundation | Smooth rope-contact edges | Deck weld interface | Local reinforcement connection | Project-specified coating

Πλεονεκτήματα κατασκευής, συγκόλλησης και εγκατάστασης

• Η διάταξη βάσης εισόδου τοποθετεί το διευρυμένο κατώτερο θεμέλιο κάτω από το επίπεδο του καταστρώματος,επιτρέποντας τη μεταφορά των δυνάμεων των δομικών στύλων στη δομή του καταστρώματος υποστήριξης αντί να μεταφέρονται μόνο από την πλάκα του καταστρώματος.
• Η διαμόρφωση διπλών κομματιών παρέχει δύο θέσεις εργασίας για στροφές σχοινιών και οργάνωση γραμμής· η πραγματική κατεύθυνση της κατεύθυνσης και ο επιτρεπόμενος τομέας λειτουργίας πρέπει να ακολουθούν το σχέδιο αγκυρώσεως ή ρυμούλκησης του σκάφους.
• Οι συγκόλλησεις και οι ελεύθερες άκρες σε περιοχές επαφής με σχοινί μπορούν να γίνουν ομαλές, με τις εκτεθειμένες άκρες να προετοιμάζονται στην καθορισμένη ακτίνα, για να μειωθεί η τοπική κοπή ή η τριβή των γραμμών αγκυρώσεως.
• Τα τσιμπιδάκια κατασκευής και οι διαμετρικοί έλεγχοι βοηθούν στη διατήρηση του διαστήματος, της κλίσης, του ύψους και της ευθυγράμμισης των δύο κομματιών πριν από την τελική συγκόλληση στη δομή της βάσης.
• Η προσαρμογή του θεμέλιου, η ακρίβεια διακοπής του καταστρώματος, η ακολουθία συγκόλλησης και ο έλεγχος της στρέβλωσης είναι σημαντικές επειδή η εισαγόμενη βάση συνδέεται απευθείας με τη δομή του σκάφους.
• Για την υπηρεσία στην κατηγορία πάγου ή σε χαμηλές θερμοκρασίες, οι απαιτήσεις ποιότητας χάλυβα και αντοχής στην πρόσκρουση θα πρέπει να επιλέγονται από τις προδιαγραφές του σκάφους και να εγκρίνονται από την αρμόδια εταιρεία ταξινόμησης.
• Η NDT, η ιχνηλασιμότητα υλικών, η επαλήθευση φορτίου και η μαρτυρία της τάξης μπορούν να οργανωθούν σύμφωνα με το εγκεκριμένο σχέδιο επιθεώρησης και δοκιμών αντί να θεωρούνται ως τυποποιημένη προμήθεια.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: GB/T 554 Τύπος Β → οι διαστάσεις και οι τιμές SWL βασίζονται στο σύνολο δεδομένων του 2008· επιβεβαιώστε τις απαιτήσεις της τρέχουσας έκδοσης πριν από την έκδοση της παραγγελίας.
• Διαμόρφωση: Διπλή μπιτ με βάση εισαγωγής → κατάλληλη όταν το θεμέλιο του σκάφους είναι ενσωματωμένο κάτω από την επικάλυψη του καταστρώματος.
• Ονομαστική διάμετρος: 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 mm → επιλέξτε μαζί με SWL, διάταξη καταστρώματος και μοχλό σχοινίου.
• SWL: 49 / 78 / 118 / 196 / 255 / 314 / 382 / 451 kN → κανονικό φορτίο εργασίας που σχετίζεται με κάθε ονομαστικό μέγεθος.
• Υλικό: Κατασκευή ατσάλινων σωλήνων και πλακών → ήπιος χάλυβας, ανοξείδωτος χάλυβα ή ειδικός χάλυβας που καθορίζεται από το έργο υπό την προϋπόθεση επιβεβαίωσης της ποιότητας.
• Διαμόρφωση του καταστρώματος: Χωρίς ή με ξύλινο καταστρώμα → χρησιμοποιήστε την αντίστοιχη διάσταση H στο σχέδιο εγκατάστασης.
• Προετοιμασία άκρων: ομαλές συγκόλλησεις και ακτίνες ελεύθερων άκρων → που προορίζονται για τη μείωση της τοπικής επαφής με τις αγκυροβόλες γραμμές.
• Απαιτήσεις πιστοποιητικού: Διαθέσιμα σύμφωνα με το πεδίο εφαρμογής της παραγγελίας → πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης και επιθεώρηση μαρτύρων πρέπει να συμφωνηθούν πριν από την προσφορά.

Πώς Λειτουργεί

Mooring or towing line approaches the selected bitt → Line is turned around one or both posts according to the approved operating arrangement → Contact force is carried by the fabricated bollard body → Insert base transfers the load into the reinforced deck foundation → Welds, δομή και επικάλυψη ελέγχονται μετά την εγκατάσταση

Εφαρμογές

Φορτηγά πλοία. Τανκεροφόρα. Μεταφορείς χύδην. Κοντέινερ πλοία.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά και η επιθεώρηση μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, την ιχνηλασιμότητα του υλικού, το εγκεκριμένο σχέδιο, το πεδίο δοκιμής και τη διαδικασία της εταιρείας ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ερώτηση 1:Ποια είναι η κύρια διαφορά μεταξύ του στύλου τύπου Β και ενός στύλου που τοποθετείται στο κατάστρωμα;

Α1:Το κατώτερο θεμέλιο τύπου Β τοποθετείται κάτω από την επένδυση του καταστρώματος.πρόσβαση συγκόλλησης, και το κάλυμμα του καταστρώματος.

Ε2:Μπορεί ο προμηθευμένος πίνακας GB/T 554-2008 να χρησιμοποιηθεί για έργο που προσδιορίζει το GB/T 554-2023;

Α2:Ο προμηθευόμενος πίνακας πρέπει να θεωρείται ως αναφορά τύπου Β του 2008.και οι απαιτήσεις δοκιμών πρέπει να ελέγχονται σε σχέση με το επίσημο πρότυπο σχεδίου πριν από την παραγωγή.

Ε3:Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3:Επιβεβαιώστε την τυποποιημένη έκδοση, Τύπος Β, ονομαστική διάμετρος, SWL, διάταξη σχοινιού, ποιότητα υλικού, ελάχιστη θερμοκρασία σχεδιασμού, κατάστρωμα και σχέδιο θεμέλιου, κατάσταση ξύλινου κατάστρωμα, επεξεργασία επιφάνειας,πεδίο εφαρμογής του πιστοποιητικού, ποσότητα, προορισμό και χρονοδιάγραμμα παράδοσης.
