Μονό Ραουλόμενο Βάσης Στήριξης για Πρόσδεση Πλοίου | ISO 13776:2020

Επισκόπηση Προϊόντος

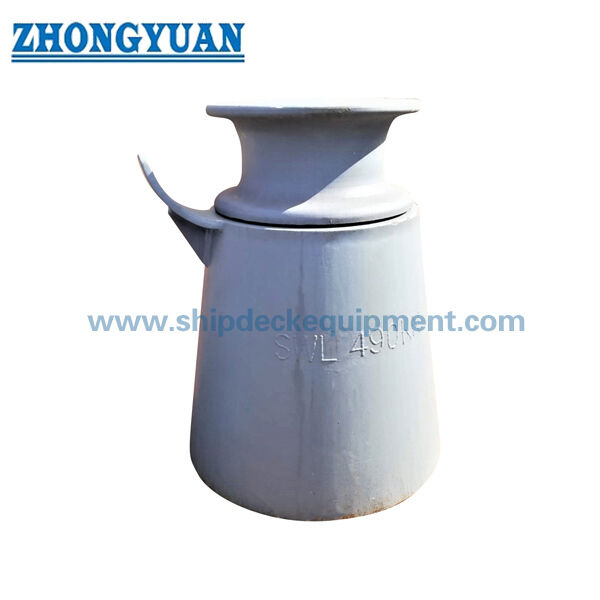

Το ραουλόμενο βάσης στήριξης ISO 13776 είναι ένα εξάρτημα καθοδήγησης σχοινιού με μονό ράουλο που χρησιμοποιείται στα καταστρώματα πλοίων όπου ένα σχοινί πρόσδεσης ή ρυμούλκησης χρειάζεται να αλλάξει κατεύθυνση γύρω από ένα κάθετο ράουλο. Το περιστρεφόμενο ατσάλινο ράουλο βοηθά στην καθοδήγηση της διαδρομής του σχοινιού και μειώνει την τριβή ολίσθησης σε σύγκριση με μια σταθερή επιφάνεια επαφής, ενώ η βάση στήριξης μεταφέρει την δύναμη αντίδρασης του σχοινιού στη δομή του καταστρώματος μέσω της συγκολλημένης βάσης.

Αυτή η σελίδα έχει προετοιμαστεί για ραουλόμενα βάσης στήριξης ISO 13776 με ονομαστικά μεγέθη Dn 150 έως 500 και τιμές αναφοράς SWL από τα παρεχόμενα δεδομένα. Τα παρεχόμενα δεδομένα του έργου αναφέρουν ISO 13776:2012 και ατσάλινα ράουλα ISO 13755. Η διαδικτυακή πληροφόρηση ISO δείχνει ISO 13776:2020 και ISO 13755:2020 ως τις τρέχουσες επίσημες εκδόσεις, επομένως η απαιτούμενη έκδοση του προτύπου θα πρέπει να επιβεβαιωθεί πριν από την τελική προσφορά, την έγκριση σχεδίου και τη σήμανση του προϊόντος.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: ραουλόμενο βάσης στήριξης → μονό κάθετο ράουλο καθοδήγησης για έλεγχο κατεύθυνσης σχοινιού πρόσδεσης και ρυμούλκησης πλοίου.
• Τεχνικό πρότυπο: ISO 13776:2012 από παρεχόμενα δεδομένα → η έκδοση του έργου πρέπει να επιβεβαιωθεί επειδή το ISO 13776:2020 αναφέρεται στο διαδίκτυο ως η τρέχουσα έκδοση.
• Πρότυπο ράουλων: ατσάλινο ράουλο ISO 13755 → ο τύπος ράουλων A / B / C επηρεάζει τη επιλεγμένη διάσταση d και τη διεπαφή του ράουλων.
• Εύρος ονομαστικών μεγεθών: Dn 150 έως 500 mm → κύριο εύρος επιλογής για ραουλόμενα βάσης στήριξης στον παρεχόμενο πίνακα.
• Εύρος αναφοράς SWL: 265 έως 1942 kN σε θ = 90° και 186 έως 1373 kN σε θ = 0° → τιμές τάσης σχοινιού αναφοράς από παρεχόμενα δεδομένα, όχι ικανότητα ανύψωσης.
• Αναφορά ύψους και βάρους: H = 500 / 1000 / 1500 mm → τα υπολογισμένα βάρη είναι για αναφορά και δεν περιλαμβάνουν το ατσάλινο ράουλο σύμφωνα με τη παρεχόμενη σημείωση.
• Επιλογές υλικών: χάλυβας υψηλής αντοχής, ανοξείδωτος χάλυβας, χυτοχάλυβας και όλκιμος χυτοσίδηρος → η τελική ποιότητα υλικού και η κατανομή εξαρτημάτων πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
• Επεξεργασία επιφάνειας: αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργαστηρίου, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένο φινίρισμα → η τελική επίστρωση πρέπει να ακολουθεί τις απαιτήσεις διάβρωσης και επιθεώρησης του έργου.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε την απαιτούμενη έκδοση του προτύπου: ISO 13776:2012 όπως παρέχεται, τρέχουσα έκδοση ISO 13776, ή απαίτηση σχεδίου ειδικού έργου.

Βήμα 2: Επιβεβαιώστε τον τύπο ραουλόμενου A / B / C, το ονομαστικό μέγεθος Dn 150 έως 500, και τον τύπο ράουλων ISO 13755, επειδή η διάσταση d εξαρτάται από τον επιλεγμένο τύπο ατσάλινου ράουλων.

Βήμα 3: Επιβεβαιώστε την κατεύθυνση του σχοινιού, τη σχετική γωνία σχοινιού θ, τη απαιτούμενη σήμανση SWL, την πραγματική συνθήκη φόρτωσης, και εάν το προϊόν χρησιμοποιείται για πρόσδεση, καθοδήγηση σχοινιού ρυμούλκησης ή αντικατάσταση.

Βήμα 4: Επιβεβαιώστε το ύψος βάσης στήριξης H, το κατάστρωμα θεμελίωσης, τη διεπαφή συγκόλλησης, το μήκος συγκόλλησης, την απαίτηση λοξότμησης συγκόλλησης, την ενίσχυση και τον χώρο εγκατάστασης.

Βήμα 5: Επιβεβαιώστε την ποιότητα υλικού για τη βάση στήριξης, το ράουλο, τον άξονα, το δακτύλιο και τα σχετικά εξαρτήματα. Επιβεβαιώστε επίσης την επεξεργασία επιφάνειας, το πεδίο εφαρμογής NDT, την απαίτηση δοκιμής και την απαίτηση πιστοποιητικού.

Βήμα 6: Παρέχετε ποσότητα, τύπο σκάφους, σχέδιο εγκατάστασης, σκίτσο διαδρομής σχοινιού, φωτογραφία αναφοράς εάν υπάρχει, προορισμό παράδοσης και απαιτούμενο χρόνο παράδοσης.

Δομή

Μονό ατσάλινο ράουλο ISO 13755 | Σώμα βάσης στήριξης καταστρώματος | Διεπαφή άξονα και δακτυλίου ράουλων | Επιφάνεια ράουλων επαφής με σχοινί | Συγκολλημένη βάση καταστρώματος | Περιοχή μήκους συγκόλλησης Z1 / Z2 | Προαιρετική λοξότμηση συγκόλλησης | Αστάρι εργαστηρίου, γαλβανισμένο, γυαλισμένο ή καθορισμένη επεξεργασία επιφάνειας

Πλεονεκτήματα Πρόσδεσης, Ρυμούλκησης & Μηχανικής

• Ο σχεδιασμός βάσης στήριξης με μονό ράουλο καθοδηγεί το σχοινί πρόσδεσης ή ρυμούλκησης μέσω μιας ελεγχόμενης αλλαγής κατεύθυνσης, βοηθώντας παράλληλα στη μείωση της τριβής ολίσθησης του σχοινιού σε σταθερές δομές καταστρώματος.
• Η συμβατότητα ράουλων ISO 13755 παρέχει μια σαφή βάση για την επιλογή διαστάσεων διεπαφής ράουλων Τύπου A / B / C, ειδικά της διάστασης d που αναφέρεται στον παρεχόμενο πίνακα.
• Οι τιμές SWL διαχωρίζονται ανάλογα με τη συνθήκη γωνίας σχοινιού, γεγονός που βοηθά τον αγοραστή να αποφύγει την αντιμετώπιση μιας τιμής φορτίου ως καθολικής για όλες τις γωνίες καθοδήγησης και τις διατάξεις καταστρώματος.
• Η επιλογή ύψους βάσης στήριξης επηρεάζει το ύψος καθοδήγησης σχοινιού, τον χώρο του καταστρώματος, την πρόσβαση συντήρησης και τη διάταξη εγκατάστασης γύρω από τον εξοπλισμό πρόσδεσης ή ρυμούλκησης.
• Οι τιμές μήκους συγκόλλησης Z1 και Z2 παρέχονται για αρχικό σχεδιασμό και αναφορά προσφοράς. Η πραγματική λεπτομέρεια συγκόλλησης, η λοξότμηση και η ενίσχυση του καταστρώματος πρέπει να ακολουθούν το εγκεκριμένο σχέδιο.
• Η λεία επιφάνεια του ράουλων, η σωστή ευθυγράμμιση του άξονα και η κατάλληλη διεπαφή δακτυλίου / ρουλεμάν βοηθούν το ράουλο να περιστρέφεται με το σχοινί και μειώνουν την περιττή τοπική φθορά.
• Η χύτευση, η συγκόλληση, η μηχανουργική κατεργασία, το NDT, η επεξεργασία επιφάνειας και το πεδίο εφαρμογής πιστοποιητικού μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις παραγγελίας, το σχέδιο επιθεώρησης και τη διαδικασία έγκρισης κλάσης.
• Η σελίδα αποφεύγει την περιγραφή του ραουλόμενου ως συσκευή ανύψωσης. Είναι ένα εξάρτημα καθοδήγησης σχοινιού για διατάξεις πρόσδεσης και ρυμούλκησης πλοίων.

Προσαρμοσμένα Χαρακτηριστικά

• Πρότυπο: ISO 13776:2012 από παρεχόμενα δεδομένα → επιβεβαιώστε εάν το έργο απαιτεί την παρεχόμενη έκδοση ή την τρέχουσα έκδοση ISO 13776.
• Τύπος προϊόντος: ραουλόμενο βάσης στήριξης → κάθετο μονό ραουλόμενο οδηγός σχοινιού εγκατεστημένο σε δομές καταστρώματος πλοίου.
• Ονομαστικό Μέγεθος: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → επιλέξτε σύμφωνα με τη διάταξη σχοινιού, την αναφορά SWL και την απαίτηση σχεδίου.
• Τύπος Ράουλων: Τύπος A / B / C σύμφωνα με ατσάλινα ράουλα ISO 13755 → επηρεάζει τη διεπαφή ράουλων και τη διάσταση d.
• Αναφορά SWL: 265–1942 kN σε θ = 90° και 186–1373 kN σε θ = 0° → η τελική σήμανση πρέπει να συμφωνηθεί μεταξύ χρήστη και κατασκευαστή σύμφωνα με την πραγματική συνθήκη φόρτωσης.
• Υπολογισμένο Βάρος: τιμές αναφοράς H = 500 / 1000 / 1500 mm → η παρεχόμενη σημείωση αναφέρει ότι το βάρος δεν περιλαμβάνει το ατσάλινο ράουλο.
• Υλικό: χάλυβας υψηλής αντοχής / ανοξείδωτος χάλυβας / χυτοχάλυβας / όλκιμος χυτοσίδηρος → η ακριβής ποιότητα υλικού και το πεδίο εφαρμογής πιστοποιητικού πρέπει να επιβεβαιωθούν.
• Επεξεργασία Επιφάνειας: αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργαστηρίου / γαλβανισμένο / γυαλισμένο / προσαρμοσμένο → το τελικό σύστημα προστασίας ακολουθεί τις απαιτήσεις του έργου.
• Απαίτηση Πιστοποιητικού: διαθέσιμο σύμφωνα με το πεδίο παραγγελίας → πιστοποιητικό κλάσης, πιστοποιητικό υλικού, πιστοποιητικό κατασκευαστή και επιθεώρηση με μάρτυρα πρέπει να επιβεβαιωθούν πριν από την προσφορά.

Πώς Λειτουργεί

Το σχοινί πρόσδεσης ή ρυμούλκησης προσεγγίζει το ραουλόμενο βάσης στήριξης → Το σχοινί ακουμπά στο μονό ατσάλινο ράουλο → Το ράουλο περιστρέφεται και αλλάζει την κατεύθυνση του σχοινιού → Η δύναμη αντίδρασης μεταφέρεται μέσω της βάσης στήριξης και της συγκολλημένης βάσης στο κατάστρωμα → Η τελική σήμανση SWL και η επιθεώρηση ακολουθούν την συμφωνημένη συνθήκη φόρτωσης και τις απαιτήσεις του έργου

Εφαρμογές

Σταθμοί πρόσδεσης καταστρώματος πλοίων | Θέσεις καθοδήγησης σχοινιού ρυμούλκησης | Ρυμουλκά | Σκάφη εργασίας | Φορτηγά πλοία | Δεξαμενόπλοια | Χύδην φορτηγά | Σκάφη υποστήριξης υπεράκτιων εγκαταστάσεων όταν ορίζεται από σχέδιο | Έργα νέων κατασκευών και αντικαταστάσεων

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο επιθεώρησης, την ιχνηλασιμότητα υλικού και τη διαδικασία έγκρισης από την εταιρεία ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

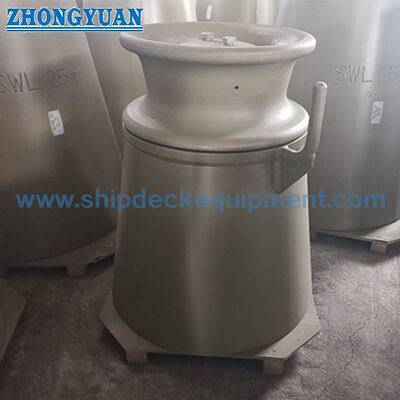

Σχέδια & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Είναι το SWL στον πίνακα ISO 13776 ικανότητα ανύψωσης;

Α1: Όχι. Οι παρεχόμενες τιμές SWL είναι τιμές μέγιστης εφαρμόσιμης τάσης σχοινιού αναφοράς για συνθήκες εκτροπής σχοινιού του ραουλόμενου βάσης στήριξης. Δεν πρέπει να αναγράφονται ως ικανότητα ανύψωσης, MBL, φορτίο δοκιμής ή φορτίο ελέγχου.

Ε2: Πώς πρέπει να επιλεγεί το σωστό μέγεθος Dn;

Α2: Επιλέξτε Dn σύμφωνα με το σχέδιο του σκάφους, τη γωνία καθοδήγησης σχοινιού, τη απαιτούμενη σήμανση SWL, το ύψος βάσης στήριξης, τον τύπο ράουλων, τον χώρο εγκατάστασης, την αντοχή θεμελίωσης και την απαίτηση πιστοποιητικού. Ο πίνακας είναι για αρχική επιλογή και επιβεβαίωση προσφοράς.

Ε3: Θα πρέπει η σελίδα να χρησιμοποιεί ISO 13776:2012 ή ISO 13776:2020;

Α3: Τα παρεχόμενα δεδομένα αναφέρουν ISO 13776:2012, ενώ η διαδικτυακή πληροφόρηση ISO αναφέρει το ISO 13776:2020 ως την τρέχουσα επίσημη έκδοση. Η έκδοση που θα χρησιμοποιηθεί για την προσφορά, την έγκριση σχεδίου και τη σήμανση πρέπει να επιβεβαιωθεί με το ναυπηγείο, τον ιδιοκτήτη ή την εταιρεία ταξινόμησης.
