Επισκόπηση του προϊόντος

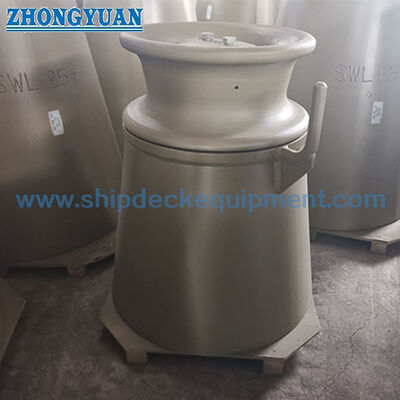

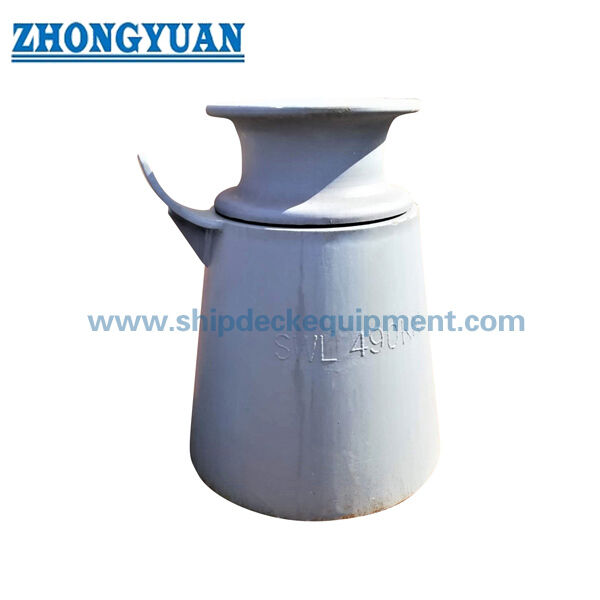

Το ISO 13776 deck stand pedestal roller fairlead είναι ένα μονοτροχιακό σχοινί καθοδήγησης που χρησιμοποιείται στα καταστρώματα πλοίων όπου μια γραμμή αγκυροβολίας ή ρυμούλκησης πρέπει να αλλάξει κατεύθυνση γύρω από ένα κατακόρυφο ρόλο.Ο περιστρεφόμενος ρόλος χάλυβα βοηθά στην καθοδήγηση της διαδρομής του σχοινιού και μειώνει την συσκότιση σε σύγκριση με μια σταθερή επιφάνεια επαφής, ενώ το βάθρο μεταφέρει την δύναμη αντίδρασης σχοινιού στη δομή του καταστρώματος μέσω της συγκολλημένης βάσης.

Η παρούσα σελίδα έχει συνταχθεί για τα ISO 13776 πεδισκά κυλίνδρους με ονομαστικό μέγεθος Dn 150 έως 500 και τιμές SWL αναφοράς από τα παρεχόμενα δεδομένα.Ρολίστες από χάλυβα 2012 και ISO 13755; οι διαδικτυακές πληροφορίες ISO δείχνουν τα πρότυπα ISO 13776:2020 και ISO 13755:2020 ως τις τρέχουσες επίσημες εκδόσεις, επομένως η απαιτούμενη τυποποιημένη έκδοση θα πρέπει να επιβεβαιώνεται πριν από την τελική προσφορά, την έγκριση σχεδίου,και σήμανση προϊόντος.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: πέλμα στήριξης θόρυβος ρουλεμάν → ενιαίο κάθετο οδηγό ρουλεμάν για την αγκυροβολία πλοίων και τον έλεγχο της κατεύθυνσης σχοινιών ρυμούλκησης.
• Τεχνικό πρότυπο: ISO 13776:2012 από τα παρεχόμενα δεδομένα → έκδοση έργου πρέπει να επιβεβαιωθεί επειδή το ISO 13776:2020 αναφέρεται στο διαδίκτυο ως η τρέχουσα έκδοση.
• Πρότυπο κυλίνδρου: ISO 13755 κυλίνδρος από χάλυβα → κυλίνδρος Τύπος A / B / C επηρεάζει την επιλεγμένη διάσταση d και τη διεπαφή κυλίνδρου.
• Ονομαστικό εύρος μεγεθών: Dn 150 έως 500 mm → κύριο εύρος επιλογής για τα fairleads στο κατάστρωμα του παραρτήματος.
• Πεδίο αναφοράς SWL: 265 έως 1942 kN σε θ = 90° και 186 έως 1373 kN σε θ = 0° → τιμές αναφοράς τάσης σχοινιού από τα παρεχόμενα δεδομένα, όχι ανυψωτική ικανότητα.
• Σημείωση ύψους και βάρους: H = 500 / 1000 / 1500 mm → τα υπολογισμένα βάρη είναι για αναφορά και δεν περιλαμβάνουν τον χαλύβδινο ρόλο σύμφωνα με την συνοδευτική σημείωση.
• Επιλογές υλικών: χάλυβας υψηλής αντοχής στην έλξη, ανοξείδωτου χάλυβα, χύτευσης χάλυβα και σιδήρου → η τελική ποιότητα του υλικού και η κατανομή των εξαρτημάτων πρέπει να επιβεβαιώνονται πριν από την παραγωγή.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + επωξικό γκρεμιστικό, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένο φινίρισμα → η τελική επίστρωση πρέπει να ακολουθεί τις απαιτήσεις διάβρωσης και επιθεώρησης του έργου.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε την απαιτούμενη τυποποιημένη έκδοση: ISO 13776:2012 όπως παρέχεται, τρέχουσα έκδοση ISO 13776 ή σχεδιαστική απαίτηση σχεδίου.

Βήμα 2: Επιβεβαιώστε τον τύπο fairlead A / B / C, το ονομαστικό μέγεθος Dn 150 έως 500 και τον τύπο κυλίνδρου ISO 13755, επειδή η διάσταση d εξαρτάται από τον επιλεγμένο τύπο κυλίνδρου χάλυβα.

Βήμα 3: Επιβεβαιώστε την κατεύθυνση του σχοινιού, τη σχετική γωνία θ του σχοινιού, την απαιτούμενη σήμανση SWL, την πραγματική κατάσταση φόρτωσης και εάν το προϊόν χρησιμοποιείται για αγκυροβολία, καθοδήγηση ρυμουλκούμενου αλυσίδου ή αντικατάσταση.

Βήμα 4: Επιβεβαιώστε το ύψος H του στεφάνου του καταστρώματος, το θεμέλιο του καταστρώματος, την διεπαφή συγκόλλησης, το μήκος του ποδιού συγκόλλησης, την απαίτηση συγκόλλησης με διαχωρισμούς, την ενίσχυση και την καθαρή θέση εγκατάστασης.

Βήμα 5: Επιβεβαίωση της ποιότητας του υλικού για το βάθρο, το ρόλο, τον άξονα, το θάμνο και τα συναφή μέρη· επιβεβαίωση επίσης της επεξεργασίας της επιφάνειας, του πεδίου εφαρμογής της NDT, των απαιτήσεων δοκιμής και των απαιτήσεων πιστοποίησης.

Βήμα 6: Παροχή ποσότητας, τύπου σκάφους, σχεδίου εγκατάστασης, σκίτσου διαδρομής σχοινιού, φωτογραφίας αναφοράς εάν υπάρχει, προορισμού παράδοσης και απαιτούμενου χρόνου παράδοσης.

Δομή

Single ISO 13755 steel roller | Deck stand pedestal body | Roller shaft and bush interface | Rope-contact roller surface | Welded deck base | Welding leg Z1 / Z2 area | Optional chamfered welding | Shop primer, γαλβανισμένα, γυαλισμένα ή με ειδική επεξεργασία επιφάνειας

Πλεονεκτήματα αγκυροβολίας, ρυμούλκησης και μηχανικής

• Ο σχεδιασμός ενός υποστρώματος με έναν κυλίνδρο καθοδηγεί τη γραμμή αγκυροβολής ή ρυμούλκησης μέσω μιας ελεγχόμενης αλλαγής κατεύθυνσης, βοηθώντας παράλληλα στη μείωση της συσκότισης από το έρμα σε σταθερές δομές καταστρώματος.
• Η συμβατότητα κυλίνδρων ISO 13755 παρέχει σαφή βάση για την επιλογή των διαστάσεων διασύνδεσης κυλίνδρων τύπου A / B / C, ιδίως της διάστασης d που παρατίθεται στον παραρτήματος.
• Οι τιμές SWL διαχωρίζονται από την κατάσταση γωνίας σχοινιού, η οποία βοηθά τον αγοραστή να αποφύγει να αντιμετωπίζει μια τιμή φορτίου ως καθολική για όλες τις γωνίες οδήγησης και τις ρυθμίσεις καταστρώματος.
• Η επιλογή του ύψους του στεφάνου του καταστρώματος επηρεάζει το ύψος του μολύβδου σχοινιού, την καθαρότητα του καταστρώματος, την πρόσβαση συντήρησης και τη διάταξη εγκατάστασης γύρω από τον εξοπλισμό αγκυροβολής ή ρυμούλκησης.
• Οι τιμές των ποδιών συγκόλλησης Z1 και Z2 παρέχονται ως αρχική αναφορά σχεδιασμού και προσφοράς· οι πραγματικές λεπτομέρειες συγκόλλησης, οι διατριβές και η ενίσχυση του καταστρώματος πρέπει να ακολουθούν το εγκεκριμένο σχέδιο.
• Η ομαλή επιφάνεια του κυλίνδρου, η σωστή ευθυγράμμιση του άξονα και η κατάλληλη διασύνδεση βουνού / ρουλευτή βοηθούν τον κυλίνδρο να περιστρέφεται με το σκοινί και να μειώνει την περιττή τοπική φθορά.
• Η χύτευση, η συγκόλληση, η μηχανική επεξεργασία, η NDT, η επεξεργασία επιφάνειας και το πεδίο εφαρμογής του πιστοποιητικού μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις της παραγγελίας, το σχέδιο επιθεώρησης και τη διαδικασία έγκρισης κατηγορίας.
• Η σελίδα αποφεύγει να περιγράψει το fairlead ως συσκευή ανύψωσης· είναι ένα σχοινί καθοδήγησης που ταιριάζει για τις ρυθμίσεις αγκυρώσεως και ρυμούλκησης πλοίων.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: ISO 13776:2012 από τα παρεχόμενα δεδομένα → επιβεβαιώστε εάν το έργο απαιτεί την παρεχόμενη έκδοση ή την τρέχουσα έκδοση ISO 13776.
• Τύπος προϊόντος: Στέρεμα καράβις ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμουλκούμενου ρυμου
• Ονομαστικό μέγεθος: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → επιλέξτε σύμφωνα με τη διάταξη του σχοινιού, την αναφορά SWL και τις απαιτήσεις σχεδιασμού.
• Τύπος κυλίνδρου: Τύπος A / B / C σύμφωνα με το ISO 13755 → επηρεάζει την διεπαφή κυλίνδρου και την διάσταση d.
• Σημείωση SWL: 2651942 kN σε θ = 90° και 1861373 kN σε θ = 0° → η τελική σήμανση πρέπει να συμφωνείται μεταξύ χρήστη και κατασκευαστή σύμφωνα με τις πραγματικές συνθήκες φόρτωσης.
• Υπολογισμένο βάρος: H = 500 / 1000 / 1500 mm τιμές αναφοράς → η συνοδευόμενη σημείωση αναφέρει ότι το βάρος δεν περιλαμβάνει το σιδηροτροχείο.
• Υλικό: χάλυβας υψηλής αντοχής / ανοξείδωτου χάλυβα / χύτευσης χάλυβα / σιδήρου → πρέπει να επιβεβαιωθεί η ακριβής ποιότητα του υλικού και το πεδίο εφαρμογής του πιστοποιητικού.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + επωξικό εργοστάσιο πρώτης ύλης / γαλβανισμένο / γυαλισμένο / προσαρμοσμένο → τελικό σύστημα προστασίας ακολουθεί τις απαιτήσεις του έργου.
• Απαιτούμενο πιστοποιητικό: διατίθεται σύμφωνα με το πεδίο εφαρμογής της παραγγελίας → πιστοποιητικό κλάσης, πιστοποιητικό υλικού, πιστοποιητικό κατασκευαστή και επιθεώρηση από μάρτυρες πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Πώς Λειτουργεί

Mooring or towing line approaches the pedestal fairlead → Rope bears against the single steel roller → Roller rotates and changes rope direction → Reaction force is transferred through the pedestal and welded base into the deck structure → Final SWL marking and inspection follow the agreed loading condition and project requirement

Εφαρμογές

Ship deck mooring stations | Towing line guiding positions | Tugboats | Workboats | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when specified by drawing | Newbuilding and replacement projects

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Η SWL στον πίνακα ISO 13776 είναι ανυψωτική ικανότητα;

Α1: Όχι. Οι τιμές SWL που παρέχονται είναι οι τιμές αναφοράς μέγιστης ισχύουσας τάσης σχοινίου για τις συνθήκες κάμψης σχοινιού με φερλίντ στο βάθρο. Δεν πρέπει να αναγράφονται ως ανυψωτική ικανότητα, MBL,Δοκιμαστικό φορτίο, ή φορτίο δοκιμής.

Ε2: Πώς πρέπει να επιλέγεται το σωστό μέγεθος Dn;

Α2: Επιλέξτε Dn σύμφωνα με το σχέδιο του σκάφους, τη γωνία οδήγησης του σχοινιού, την απαιτούμενη σήμανση SWL, το ύψος του στεφάνου του καταστρώματος, τον τύπο κυλίνδρου, τον χώρο εγκατάστασης, την αντοχή του θεμέλιου και την απαίτηση πιστοποιητικού.Ο πίνακας είναι για την αρχική επιλογή και επιβεβαίωση προσφοράς.

Ε3: Αν η σελίδα χρησιμοποιεί το πρότυπο ISO 13776:2012 ή ISO 13776:2020?

Α3: Τα παρεχόμενα δεδομένα αναφέρονται στο πρότυπο ISO 13776:2012Η έκδοση που χρησιμοποιείται για την προσφορά, την έγκριση σχεδίου και την σήμανση πρέπει να επιβεβαιώνεται με το ναυπηγείο, τον ιδιοκτήτη,ή κοινωνία τάξης.
