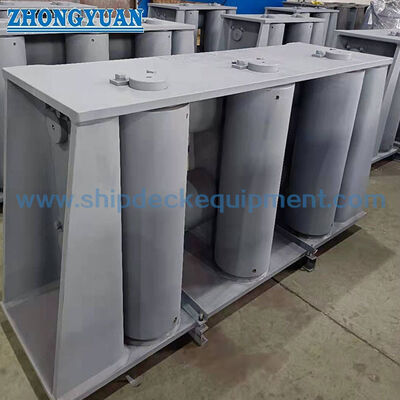

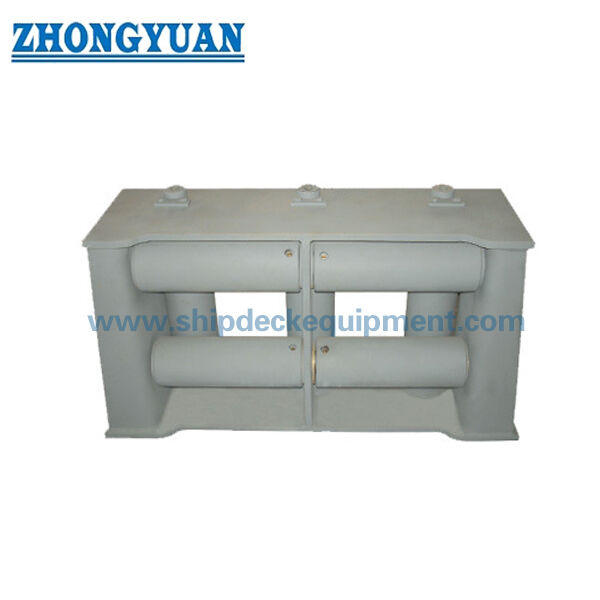

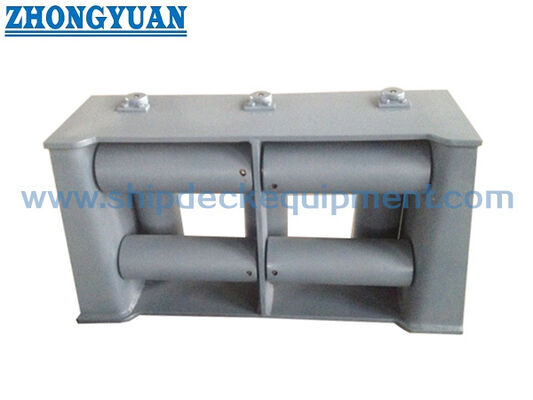

Seven Roller Universal Fairlead με άνω κύλινδρο | CB 3062 Type D για πρόσδεση και ρυμούλκηση πλοίων

Επτακύλινδρη καθοδηγητική τροχαλία γενικής χρήσης με άνω τροχαλία | Τύπος CB 3062 D για πρόσδεση και ρυμούλκηση πλοίων

Επισκόπηση προϊόντος

Η επτακύλινδρη καθοδηγητική τροχαλία γενικής χρήσης τύπου CB 3062 D είναι μια διάταξη καθοδήγησης σχοινιών στο πλευρό του πλοίου που χρησιμοποιείται όπου τα σχοινιά πρόσδεσης ή τα καλώδια ρυμούλκησης μπορεί να προσεγγίζουν την τροχαλία από διάφορες κατευθύνσεις. Η διάταξη τύπου D χρησιμοποιεί τρεις κάθετους κυλίνδρους και τέσσερις οριζόντιους κυλίνδρους, συμπεριλαμβανομένης της άνω διάταξης κυλίνδρων, για να καθοδηγήσει συρματόσχοινα και νάιλον σχοινιά μέσω ενός ευρύτερου γωνιακού εύρους λειτουργίας, μειώνοντας παράλληλα την άμεση τριβή με τη δομή του πλοίου.

Αυτή η σελίδα έχει γραφτεί για την επτακύλινδρη καθοδηγητική τροχαλία τύπου CB/T*3062-79 D με βάση τον παρεχόμενο πίνακα παραμέτρων. Συνήθως εγκαθίσταται στο πλευρό του πλοίου στο κατάστρωμα ελεύθερου ύψους ή σε μια συγκρίσιμη θέση καθοδήγησης σχοινιών πρόσδεσης/ρυμούλκησης. Το προϊόν θα πρέπει να αντιμετωπίζεται ως καθοδηγητική τροχαλία σχοινιών, όχι ως βαρούλκο, ανυψωτική συσκευή ή αυτόνομο εξάρτημα ρυμούλκησης που φέρει φορτίο. Η διάμετρος του σχοινιού, η δομή εγκατάστασης, η τοπική ενίσχυση, το υλικό των κυλίνδρων, οι λεπτομέρειες του άξονα και το πεδίο εφαρμογής του πιστοποιητικού θα πρέπει να επιβεβαιώνονται σύμφωνα με το σχέδιο του πλοίου και τις απαιτήσεις του έργου.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Επτακύλινδρη καθοδηγητική τροχαλία γενικής χρήσης με άνω τροχαλία → καθοδήγηση σχοινιών πολλαπλών κατευθύνσεων για διαδρομές σχοινιών πρόσδεσης και ρυμούλκησης στο πλευρό του πλοίου.
• Πρότυπο και μοντέλο: CB/T*3062-79 Τύπος D → τα παρεχόμενα δεδομένα αναγνωρίζουν το προϊόν ως Τύπο D με 7 κυλίνδρους.
• Διάταξη κυλίνδρων: 3 κάθετοι κύλινδροι + 4 οριζόντιοι κύλινδροι → βοηθά στην καθοδήγηση σχοινιών από πολλαπλές κατευθύνσεις εισόδου γύρω από το άνοιγμα της τροχαλίας.
• Εφαρμόσιμο εύρος σχοινιών: συρματόσχοινο 19,5 έως 68,0 mm / νάιλον σχοινί 36 έως 100 mm → χρήση ως αναφορά για την επιλογή μεγέθους σχοινιού, όχι ως SWL ή φορτίο θραύσης σχοινιού.
• Κύριο εύρος μεγέθους: Μ 944 έως 2330 mm και Υ 508 έως 1130 mm → χρήσιμο για έλεγχο διάταξης στο πλευρό του πλοίου, κενό εγκατάστασης και επιβεβαίωση προσφοράς.
• Εύρος βάρους: 247 έως 5100 kg από τον παρεχόμενο πίνακα → σημαντικό για τον χειρισμό, την ανύψωση κατά την εγκατάσταση, τη συσκευασία και τον προγραμματισμό φορτίου.
• Εστίαση εγκατάστασης: περιοχή πλευρού πλοίου / καταστρώματος ελεύθερου ύψους → η ενίσχυση του κύτους, η λεπτομέρεια συγκόλλησης και η γωνία καθοδήγησης του σχοινιού πρέπει να επιβεβαιώνονται από το ναυπηγείο ή το γραφείο σχεδιασμού.
• Εστίαση κατασκευής: περιστροφή κυλίνδρων, εφαρμογή άξονα, ομαλότητα επιφάνειας επαφής, ευθυγράμμιση πλαισίου, προστασία από διάβρωση και συντηρήσιμη διάταξη κυλίνδρων.

Κύριες τεχνικές παράμετροι

Οδηγός επιλογής & ερωτήσεων

Βήμα 1: Επιβεβαιώστε την επτακύλινδρη καθοδηγητική τροχαλία γενικής χρήσης τύπου CB/T*3062-79 D και την απαιτούμενη διάμετρο συρματόσχοινου ή νάιλον σχοινιού.

Βήμα 2: Επιβεβαιώστε τη διάταξη καθοδήγησης του σχοινιού, συμπεριλαμβανομένου του αν το σχοινί μπορεί να εισέλθει από το πλάι, πάνω, κάτω ή διαγώνια γύρω από την τροχαλία στο πλευρό του πλοίου.

Βήμα 3: Επιβεβαιώστε τη θέση εγκατάστασης στο κατάστρωμα ελεύθερου ύψους, το παραπέτο ή τη δομή του πλευρού του πλοίου, μαζί με τον διαθέσιμο χώρο και την περιβάλλουσα ενίσχυση.

Βήμα 4: Επιβεβαιώστε τις απαιτήσεις υλικών για τους κυλίνδρους, τους άξονες, το πλαίσιο, τα δακτυλίδια / ρουλεμάν, τα συνδετικά στοιχεία και τα στοπ πριν από την παραγωγή.

Βήμα 5: Επιβεβαιώστε την επεξεργασία επιφάνειας: αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργαστηρίου, τελική βαφή, γαλβανισμένο φινίρισμα, γυαλισμένο ανοξείδωτο ατσάλι ή άλλη καθορισμένη επεξεργασία.

Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό ταξινόμησης, έκθεση NDT, επιθεώρηση μάρτυρα ή έγκριση ειδική για το έργο.

Βήμα 7: Παρέχετε ποσότητα, τύπο πλοίου, προορισμό, απαιτούμενο χρόνο παράδοσης, σχέδιο εγκατάστασης και φωτογραφίες αναφοράς, εάν υπάρχουν.

Δομή

Συγκολλητό πλαίσιο τροχαλίας | 3 κάθετοι κύλινδροι | 4 οριζόντιοι κύλινδροι | Άνω διάταξη κυλίνδρων | Άξονες κυλίνδρων | Περιοχή επαφής δακτυλίου ή ρουλεμάν | Διεπαφή τοποθέτησης στο πλευρό του πλοίου | Ομαλές επιφάνειες επαφής σχοινιού | Βαμμένη ή καθορισμένη επεξεργασία επιφάνειας

Πλεονεκτήματα καθοδήγησης κυλίνδρων, εγκατάστασης & μηχανικής

• Η διάταξη επτά κυλίνδρων βοηθά το σχοινί να εισέρχεται και να εξέρχεται από την τροχαλία μέσω ενός ευρύτερου εύρους γωνιών σε σύγκριση με απλές διατάξεις δύο ή τριών κυλίνδρων.
• Τρεις κάθετοι και τέσσερις οριζόντιοι κύλινδροι βοηθούν στον περιορισμό της άμεσης επαφής μεταξύ του σχοινιού και της δομής του πλοίου, γεγονός που υποστηρίζει την προστασία του σχοινιού κατά τις εργασίες πρόσδεσης και ρυμούλκησης.
• Κάθε επιφάνεια επαφής κυλίνδρου πρέπει να είναι λεία, στρογγυλεμένη και χωρίς αιχμηρές άκρες που μπορεί να προκαλέσουν ζημιά σε συρματόσχοινο ή νάιλον σχοινί.
• Η περιστροφή των κυλίνδρων πρέπει να ελέγχεται μετά τη συναρμολόγηση, ώστε το σχοινί να μπορεί να ανακατευθυνθεί με μειωμένη τριβή αντί να σύρεται σε σταθερή επιφάνεια.
• Οι άξονες, οι δακτύλιοι ή τα ρουλεμάν, τα συνδετικά στοιχεία και οι διατάξεις στοπ είναι κρίσιμα μέρη για τη συντήρηση και πρέπει να παραμένουν προσβάσιμα για επιθεώρηση και αντικατάσταση.
• Η δομή εγκατάστασης στο πλευρό του πλοίου πρέπει να εξετάζεται μαζί με τη γωνία καθοδήγησης του σχοινιού, την τοπική ενίσχυση του κύτους, τις λεπτομέρειες συγκόλλησης και τις απαιτήσεις επιθεώρησης ταξινόμησης ή ιδιοκτήτη.
• Ο παρεχόμενος πίνακας διαμέτρων σχοινιών χρησιμοποιείται μόνο ως αναφορά επιλογής. δεν πρέπει να μετατρέπεται σε SWL, MBL, φορτίο θραύσης σχοινιού, φορτίο δοκιμής ή επιτρεπόμενο φορτίο χωρίς εγκεκριμένα μηχανικά δεδομένα.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: CB/T*3062-79 → χρήση όταν το σχέδιο του έργου ή η προδιαγραφή του ιδιοκτήτη απαιτεί αυτήν τη διάταξη επτακύλινδρης τροχαλίας.
• Τύπος: Τύπος D → επτακύλινδρη καθοδηγητική τροχαλία γενικής χρήσης με άνω τροχαλία για καθοδήγηση σχοινιών πολλαπλών κατευθύνσεων.
• Ποσότητα κυλίνδρων: 7 κύλινδροι → 3 κάθετοι και 4 οριζόντιοι κύλινδροι σύμφωνα με την παρεχόμενη περιγραφή.
• Εφαρμόσιμο σχοινί: συρματόσχοινο 19,5-68,0 mm / νάιλον σχοινί 36-100 mm → επιλογή ανά τύπο σχοινιού, διάταξη πλοίου και σχέδιο έργου.
• Υλικό: χάλυβας C-Mn / μαλακός χάλυβας / ανοξείδωτος χάλυβας → τα ακριβή υλικά των κυλίνδρων, των αξόνων, του πλαισίου και των συνδετικών στοιχείων πρέπει να επιβεβαιώνονται πριν από την προσφορά.
• Εγκατάσταση: περιοχή πλευρού πλοίου / καταστρώματος ελεύθερου ύψους → η ενίσχυση του κύτους, η λεπτομέρεια συγκόλλησης και ο διαθέσιμος χώρος πρέπει να επιβεβαιώνονται από το σχέδιο.
• Επεξεργασία επιφάνειας: αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργαστηρίου ως αναφορά → η τελική βαφή, η γαλβάνιση ή το γυαλισμένο φινίρισμα ακολουθούν τις προδιαγραφές του έργου.
• Απαίτηση πιστοποιητικού: Διαθέσιμο σύμφωνα με το πεδίο παραγγελίας → η επιθεώρηση ταξινόμησης και το επίπεδο πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Πώς λειτουργεί

Το σχοινί προσεγγίζει την τροχαλία στο πλευρό του πλοίου → Το σχοινί εισέρχεται μεταξύ των κάθετων και οριζόντιων κυλίνδρων → Οι κύλινδροι περιστρέφονται καθώς το σχοινί αλλάζει κατεύθυνση → Η επαφή με τη σταθερή δομή του πλοίου μειώνεται → Οι τοπικές δυνάμεις αντίδρασης περνούν μέσω των αξόνων των κυλίνδρων και του πλαισίου της τροχαλίας στην ενισχυμένη δομή του πλευρού του πλοίου

Εφαρμογές

Εμπορικά πλοία | Σκάφη υποστήριξης ναυτικού | Ρυμουλκά | Σκάφη εργασίας | Σκάφη υπεράκτιων υπηρεσιών όταν καθορίζεται από το έργο | Σταθμοί πρόσδεσης στο πλευρό του πλοίου | Θέσεις καθοδήγησης σχοινιών ρυμούλκησης | Καθοδήγηση σχοινιών στο κατάστρωμα ελεύθερου ύψους | Έργα νέων κατασκευών και αντικαταστάσεων

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να διευθετηθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο επιθεώρησης, την ιχνηλασιμότητα υλικών και τη διαδικασία έγκρισης της εταιρείας ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Τι διαφοροποιεί το CB 3062 Τύπος D από απλούστερες τροχαλίες κυλίνδρων;

Α1: Ο Τύπος D χρησιμοποιεί επτά κυλίνδρους, συμπεριλαμβανομένων τριών κάθετων και τεσσάρων οριζόντιων κυλίνδρων, για να καθοδηγήσει το σχοινί από ένα ευρύτερο φάσμα κατευθύνσεων. Αυτό το καθιστά πιο κατάλληλο όπου η γωνία καθοδήγησης του σχοινιού αλλάζει γύρω από τον σταθμό πρόσδεσης ή ρυμούλκησης στο πλευρό του πλοίου.

Ε2: Μπορεί ο πίνακας διαμέτρων σχοινιών να χρησιμοποιηθεί ως SWL ή φορτίο θραύσης;

Α2: Όχι. Ο παρεχόμενος πίνακας παρέχει εφαρμόσιμες διαμέτρους συρματόσχοινου και νάιλον σχοινιού με κύριες διαστάσεις και βάρος. Δεν παρέχει SWL, MBL, φορτίο θραύσης σχοινιού, φορτίο δοκιμής ή επιτρεπόμενο φορτίο. Η έγκριση φορτίου πρέπει να ελέγχεται σύμφωνα με το σχέδιο πρόσδεσης ή ρυμούλκησης του πλοίου.

Ε3: Τι πρέπει να ελεγχθεί πριν από την παραγγελία αυτής της τροχαλίας;

Α3: Επιβεβαιώστε το πρότυπο, τον Τύπο D, τη διάμετρο του σχοινιού, την κατεύθυνση καθοδήγησης του σχοινιού, τη θέση εγκατάστασης, το υλικό, την επεξεργασία επιφάνειας, την τοπική ενίσχυση, το πεδίο εφαρμογής του πιστοποιητικού, την ποσότητα, τον προορισμό παράδοσης και τον απαιτούμενο χρόνο παράδοσης. Συνιστώνται ιδιαίτερα τα σχέδια εγκατάστασης και οι φωτογραφίες αναφοράς.
