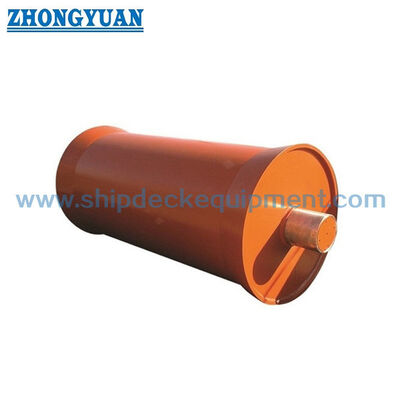

Αστροκυλάνιο AHTS με σταθερό ή περιστρεφόμενο άξονα για πλοία χειρισμού άγκυρας

AHTS Stern Roller με σταθερό ή περιστρεφόμενο άξονα για σκάφη χειρισμού αγκυρών

Επισκόπηση προϊόντος

Ο πρυμναίος κύλινδρος AHTS εγκαθίσταται στο πίσω κατάστρωμα εργασίας ενός σκάφους εφοδιασμού ρυμουλκού χειρισμού αγκυρών ή ενός ρυμουλκού χειρισμού αγκυρών για την καθοδήγηση χαλύβδινου συρματόσχοινου, συνθετικού σχοινιού, αλυσίδας αγκύρας ή καθορισμένου σωλήνα κατά την εκτόξευση και ανάκτηση. Παρέχοντας μια περιστρεφόμενη επιφάνεια επαφής στην πρύμνη, μειώνει την ολίσθηση στην άκρη του καταστρώματος και υποστηρίζει τον ελεγχόμενο μετασχηματισμό γραμμής μεταξύ της περιοχής εργασίας της βαρούλκου και της θάλασσας.

Η σειρά αναφοράς SWL 600-7000 kN είναι σχεδιασμένη για έργα. Διατίθενται δύο διατάξεις άξονα: ένας σταθερός άξονας με τον κύλινδρο να περιστρέφεται γύρω του, ή ένας άξονας και ο κύλινδρος να περιστρέφονται μαζί ως ένα συγκρότημα. Συστήματα ρουλεμάν με λίπανση νερού και λίπανση λαδιού μπορούν να επιλεγούν ανάλογα με τη λειτουργία, τη στεγανοποίηση, τη συντήρηση και τις απαιτήσεις του σκάφους. Η ανάλυση πεπερασμένων στοιχείων εκτελείται για κάθε έργο χρησιμοποιώντας τις επιβεβαιωμένες περιπτώσεις φορτίου για την επαλήθευση του περιβλήματος του κυλίνδρου, των κώνων, των εσωτερικών ενισχύσεων, του άξονα, των αντιδράσεων των ρουλεμάν, των μπλοκ στήριξης και της διεπαφής του σκάφους πριν από την έγκριση του σχεδίου.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Μοναδικός ναυτικός πρυμναίος κύλινδρος → στήριξη κυλίσματος πίσω καταστρώματος για γραμμές χειρισμού αγκυρών, αλυσίδα και καθορισμένο σωλήνα.
• Εύρος αναφοράς SWL: 600 έως 7000 kN → η επιλογή μοντέλου πρέπει να ακολουθεί την εγκεκριμένη επιχειρησιακή και δομική βάση φορτίου.
• Μέγεθος κυλίνδρου αναφοράς: 520 έως 5000 mm διάμετρος και 3000 έως 6000 mm μήκος → η γεωμετρία επηρεάζει την καμπυλότητα της γραμμής, το άνοιγμα του καταστρώματος και την ενσωμάτωση του κύτους.
• Συμβατότητα γραμμής: χαλύβδινο συρματόσχοινο, συνθετικό σχοινί, αλυσίδα αγκύρας ή σωλήνας → η επιφάνεια επαφής και η διάμετρος πρέπει να ελέγχονται για το πραγματικό χειριζόμενο μέσο.
• Διάταξη άξονα: σταθερός άξονας με περιστρεφόμενο τύμπανο, ή άξονας και τύμπανο να περιστρέφονται μαζί → επιλέξτε ανάλογα με τη διάταξη ρουλεμάν, τη μεταφορά φορτίου, την ευθυγράμμιση, την πρόσβαση συντήρησης και την ενσωμάτωση του σκάφους.
• Σύστημα λίπανσης: λίπανση νερού ή λίπανση λαδιού → το υλικό ρουλεμάν, οι στεγανοποιήσεις, η διάταξη κυκλοφορίας ή τροφοδοσίας, η παρακολούθηση, η αποστράγγιση και οι περιβαλλοντικοί έλεγχοι επιβεβαιώνονται για κάθε έργο.
• Επαλήθευση μηχανικής: ανάλυση πεπερασμένων στοιχείων ειδικά για το έργο → το περίβλημα του κυλίνδρου, οι κώνοι, οι εσωτερικές ενισχύσεις, ο άξονας, οι αντιδράσεις των ρουλεμάν, τα μπλοκ στήριξης και η διεπαφή του σκάφους ελέγχονται έναντι των εγκεκριμένων περιπτώσεων φορτίου.

Κύριες τεχνικές παράμετροι

Οδηγός επιλογής & ερωτήσεων

Βήμα 1: Επιβεβαιώστε τον τύπο και τη λειτουργία του σκάφους: AHTS, ρυμουλκό χειρισμού αγκυρών, σκάφος υποστήριξης ρυμούλκησης, σκάφος υποστήριξης υπεράκτιων εργασιών ή έργο αντικατάστασης.

Βήμα 2: Παρέχετε τη βάση σχεδιασμού φορτίου: απαιτούμενο SWL, μέγιστη έλξη γραμμής βαρούλκου χειρισμού αγκυρών, δύναμη συγκράτησης φρένου εάν είναι σχετική, τύπος και μέγεθος γραμμής / αλυσίδας, δύναμη θραύσης γραμμής, γωνία περιέλιξης, πλευρική καθοδήγηση, δυναμικός παράγοντας, κύκλοι λειτουργίας και τυχόν μη φυσιολογικές ή επιβιωτικές περιπτώσεις φορτίου που απαιτούνται για ανάλυση πεπερασμένων στοιχείων.

Βήμα 3: Επιβεβαιώστε τη γεωμετρία και τη διάταξη: μήκος και διάμετρος κυλίνδρου, άνοιγμα πρύμνης, ανύψωση καταστρώματος, προφίλ κώνου, γειτονική διάταξη σαγονιού καρχαρία / πείρου ρυμούλκησης, κενά και απαιτούμενη διαδρομή υπερβόλου.

Βήμα 4: Επιβεβαιώστε τη μηχανική διάταξη: σταθερός άξονας με περιστρεφόμενο τύμπανο, ή διάταξη περιστρεφόμενου άξονα και τυμπάνου μαζί. Στη συνέχεια, επιλέξτε λίπανση νερού ή λίπανση λαδιού μαζί με τον τύπο ρουλεμάν, τις στεγανοποιήσεις, τη διάταξη κυκλοφορίας / τροφοδοσίας, την παρακολούθηση, την αποστράγγιση και την πρόσβαση συντήρησης.

Βήμα 5: Επιβεβαιώστε το πεδίο εφαρμογής υλικού, συγκόλλησης και ενσωμάτωσης σκάφους: βαθμός χάλυβα περιβλήματος κυλίνδρου και κώνου, υλικό άξονα, εσωτερική ενίσχυση, μπλοκ στήριξης, θεμελίωση κύτους, ενίσχυση καταστρώματος, WPS / PQR, ανοχή ευθυγράμμισης και διεπαφή εγκατάστασης ναυπηγείου.

Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής υπολογισμού, επιθεώρησης και πιστοποίησης: περιπτώσεις φορτίου FEA και κριτήρια αποδοχής, ταξινόμηση κλάσης, έγκριση σχεδίου, ιχνηλασιμότητα υλικού, μέθοδος NDT και έκταση, επιθεώρηση διαστάσεων, δοκιμή στεγανότητας εάν είναι εφαρμόσιμη, FAT και τελική τεκμηρίωση.

Βήμα 7: Παρέχετε ποσότητα, προορισμό, απαιτούμενο χρόνο παράδοσης, σχέδιο γενικής διάταξης σκάφους / διάταξης πρύμνης, δεδομένα βαρούλκου, προδιαγραφή γραμμής και διαθέσιμες φωτογραφίες αναφοράς.

Δομή

Περίβλημα κυλίνδρου βαρέως τοιχώματος | Κεκλιμένα κωνικά άκρα | Εσωτερικές ενισχύσεις | Διάταξη σταθερού άξονα ή περιστρεφόμενου άξονα | Σύστημα ρουλεμάν με λίπανση νερού ή λαδιού | Μπλοκ στήριξης | Στεγανοποιήσεις και συνδέσεις παρακολούθησης όπως καθορίζεται | Συγκολλημένη ενσωμάτωση με τη δομή της πρύμνης του σκάφους

Δομικά, ρουλεμάν & πλεονεκτήματα εγκατάστασης

• Η περιστρεφόμενη επιφάνεια επαφής αλλάζει την κύρια αλληλεπίδραση γραμμής-καταστρώματος από ολίσθηση σε κύλιση, βοηθώντας στη μείωση της φθοράς στην χειριζόμενη γραμμή, αλυσίδα, σωλήνα και την άκρη του πρυμναίου καταστρώματος κατά τις εργασίες χειρισμού αγκυρών.
• Η διάμετρος του κυλίνδρου επιλέγεται μαζί με τη γεωμετρία του συρματόσχοινου, της αλυσίδας ή του σωλήνα για τον έλεγχο της καμπυλότητας και της τοπικής επαφής. Η απαιτούμενη διάμετρος επιβεβαιώνεται από το πραγματικό χειριζόμενο μέσο και τις εγκεκριμένες περιπτώσεις επιχειρησιακού φορτίου.
• Η κεκλιμένη γεωμετρία του κώνου υποστηρίζει τη μεταφορά της γραμμής μεταξύ του καταστρώματος εργασίας και της κεντρικής επιφάνειας του κυλίνδρου, αποφεύγοντας μια απότομη αιχμηρή άκρη στα άκρα του κυλίνδρου.
• Στη διάταξη σταθερού άξονα, ο άξονας παραμένει ακίνητος στις στηρίξεις του σκάφους, ενώ ο κύλινδρος περιστρέφεται γύρω του μέσω του επιλεγμένου συστήματος ρουλεμάν. Αυτή η διαμόρφωση διαχωρίζει το σταθερό στοιχείο στήριξης από το περιστρεφόμενο περίβλημα.
• Στη διάταξη περιστρεφόμενου άξονα, ο άξονας και ο κύλινδρος περιστρέφονται μαζί ως ένα συγκρότημα, με τα ρουλεμάν στήριξης να βρίσκονται στα μπλοκ στήριξης ή στα περιβλήματα ρουλεμάν. Οι αντιδράσεις των ρουλεμάν, η ευθυγράμμιση του άξονα και οι λεπτομέρειες στεγανοποίησης υπολογίζονται για τη επιβεβαιωμένη διάταξη του σκάφους.
• Η λίπανση νερού και η λίπανση λαδιού είναι εναλλακτικές διαμορφώσεις έργου. Τα συστήματα λίπανσης νερού απαιτούν συμβατό υλικό ρουλεμάν και ελεγχόμενη τροφοδοσία / αποστράγγιση, ενώ τα συστήματα λίπανσης λαδιού απαιτούν κλειστό σύστημα λίπανσης, στεγανοποίησης, ελέγχου διαρροών και παρακολούθησης.
• Η ανάλυση πεπερασμένων στοιχείων εκτελείται για κάθε έργο για την ανασκόπηση της τάσης και της παραμόρφωσης στο περίβλημα του κυλίνδρου, τους κώνους, τις εσωτερικές ενισχύσεις, τον άξονα, τις περιοχές στήριξης ρουλεμάν, τα μπλοκ στήριξης και τη διεπαφή του σκάφους υπό τις εγκεκριμένες επιχειρησιακές και σχεδιαστικές περιπτώσεις φορτίου.
• Η επιθεώρηση κατασκευής, ο έλεγχος συγκόλλησης, MT / UT / PT όπως εφαρμόζεται, η επιθεώρηση διαστάσεων, οι έλεγχοι ευθυγράμμισης, η δοκιμή συστήματος λίπανσης και τυχόν δοκιμή στεγανότητας διευθετούνται σύμφωνα με το εγκεκριμένο σχέδιο, το ITP, το υλικό και τις απαιτήσεις της κλάσης.

Προσαρμοσμένα χαρακτηριστικά

• Εύρος SWL: 600-7000 kN → χρησιμοποιήστε την εγκεκριμένη τιμή kN ως καθοριστική παράμετρο επιλογής.
• Μοντέλα αναφοράς: ZY60 έως ZY700 → ονομαστικοί κωδικοί μοντέλων για τον παρεχόμενο πίνακα αναφοράς. Η τελική ονομασία επιβεβαιώνεται στην προσφορά του έργου.
• Μήκος κυλίνδρου: 3000-6000 mm → συντονίστε με το πλάτος της πρύμνης, την καθαρή διαδρομή εργασίας και τις θέσεις των μπλοκ στήριξης.
• Διάμετρος κυλίνδρου: 520-5000 mm → ελέγξτε την καμπυλότητα της γραμμής, τη γεωμετρία της αλυσίδας, τη διάταξη του καταστρώματος και την αντίδραση του ρουλεμάν.
• Χειριζόμενο μέσο: συρματόσχοινο / συνθετικό σχοινί / αλυσίδα αγκύρας / καθορισμένος σωλήνας → η επιφάνεια επαφής και η βάση σχεδιασμού εξαρτώνται από το πραγματικό μέσο.
• Διάταξη άξονα: σταθερός άξονας με περιστρεφόμενο τύμπανο / άξονας και τύμπανο να περιστρέφονται μαζί → επιλέξτε ανάλογα με τη μεταφορά φορτίου, τη διάταξη ρουλεμάν, την ευθυγράμμιση, τη συντήρηση και τη δομή του σκάφους.
• Σύστημα λίπανσης: λίπανση νερού / λίπανση λαδιού → το υλικό ρουλεμάν, οι στεγανοποιήσεις, η μέθοδος τροφοδοσίας ή κυκλοφορίας, η παρακολούθηση, η αποστράγγιση και οι απαιτήσεις ελέγχου διαρροών επιβεβαιώνονται πριν από το κλείσιμο του σχεδίου.
• Διεπαφή δομής & εγκατάστασης: χάλυβας υψηλής αντοχής μπορεί να χρησιμοποιηθεί για το περίβλημα του κυλίνδρου, τους κώνους, τον άξονα και τα μπλοκ στήριξης όπου απαιτείται → οι ακριβείς βαθμοί, η αντοχή, οι λεπτομέρειες συγκόλλησης και η ενίσχυση του κύτους ακολουθούν τον εγκεκριμένο υπολογισμό και την αναθεώρηση της κλάσης.
• FEA & Επιθεώρηση: ανάλυση πεπερασμένων στοιχείων ειδικά για το έργο με MT / UT / PT και ελέγχους διαστάσεων όπως εφαρμόζεται → το πεδίο εφαρμογής του υπολογισμού, η μέθοδος NDT, τα κριτήρια αποδοχής και τα σημεία αναμονής επιθεώρησης ακολουθούν το εγκεκριμένο ITP του έργου.
• Απαίτηση πιστοποιητικού: διαθέσιμο σύμφωνα με το πεδίο εφαρμογής του έργου → η έγκριση σχεδίου, η παρουσία επιθεώρησης κλάσης, τα πιστοποιητικά υλικών, τα αρχεία δοκιμών και ο τύπος τελικού πιστοποιητικού πρέπει να δηλώνονται πριν από την προσφορά.

Πώς λειτουργεί

Η βαρούλκο χειρισμού αγκυρών εκτοξεύει ή ανακτά τη γραμμή → Η γραμμή προσεγγίζει τον πρυμναίο κύλινδρο στην επιβεβαιωμένη καθοδήγηση και γωνία περιέλιξης → Ανάλογα με την επιλεγμένη σχεδίαση, το τύμπανο περιστρέφεται γύρω από έναν σταθερό άξονα ή ο άξονας και το τύμπανο περιστρέφονται μαζί → Τα ρουλεμάν με λίπανση νερού ή λαδιού υποστηρίζουν τα περιστρεφόμενα εξαρτήματα → Το φορτίο επαφής μεταφέρεται μέσω των ρουλεμάν και των μπλοκ στήριξης στη δομή της πρύμνης του σκάφους

Εφαρμογές

Σκάφη εφοδιασμού ρυμουλκών χειρισμού αγκυρών (AHTS) | Ρυμουλκά χειρισμού αγκυρών | Σκάφη υποστήριξης υπεράκτιων εργασιών | Σκάφη υποστήριξης ρυμούλκησης | Τοποθέτηση και ανάκτηση αγκυρών | Υπερβόλος συρματόσχοινων και αλυσίδων | Χειρισμός σωλήνων ή καλωδίων όπου έχει σχεδιαστεί ειδικά

Πιστοποιήσεις & Πλεονεκτήματα

Η έγκριση κλάσης και τα πιστοποιητικά μπορούν να διευθετηθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο αναθεώρησης σχεδίου, την ιχνηλασιμότητα υλικών, την επιθεώρηση κατασκευής, το σχέδιο δοκιμών και τις απαιτήσεις της σημαίας / αναγνωρισμένου οργανισμού. Η διαθεσιμότητα πιστοποιητικού υπόκειται σε σύμβαση και έγκριση κλάσης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

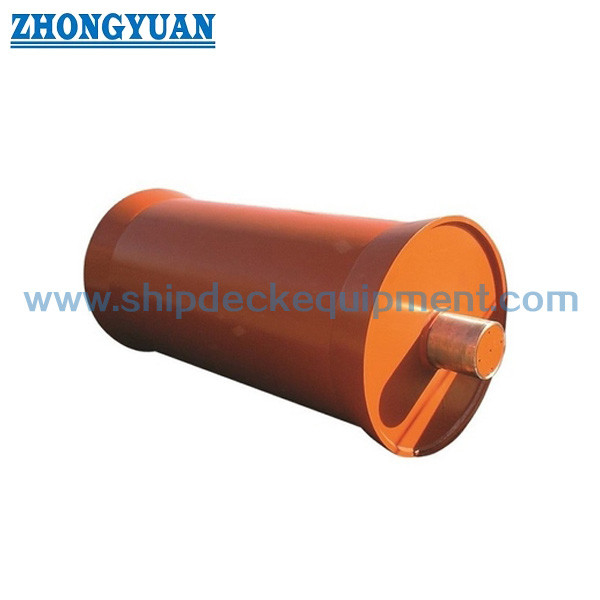

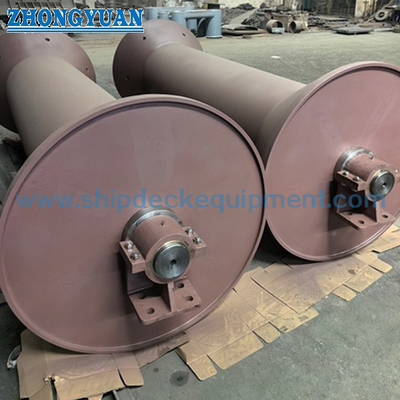

Σχέδια & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Πώς πρέπει να επιλέγονται το SWL, η διάταξη άξονα και το μέγεθος του πρυμναίου κυλίνδρου;

Α1: Μην επιλέγετε τον κύλινδρο μόνο από τη διάμετρο ή τον κωδικό μοντέλου. Επιβεβαιώστε τη μέγιστη έλξη γραμμής της βαρούλκου χειρισμού αγκυρών, το απαιτούμενο SWL, τα δεδομένα γραμμής ή αλυσίδας, τη γωνία περιέλιξης, την πλευρική καθοδήγηση, τους δυναμικούς παράγοντες, τους κύκλους λειτουργίας, τον διαθέσιμο χώρο πρύμνης, την προτιμώμενη διάταξη άξονα, τη μέθοδο λίπανσης, τη θεμελίωση κύτους και τις απαιτήσεις κλάσης. Αυτές οι εισροές αποτελούν τη βάση της ανάλυσης πεπερασμένων στοιχείων ειδικά για το έργο.

Ε2: Ποια είναι η διαφορά μεταξύ των δύο διατάξεων άξονα;

Α2: Στη διάταξη σταθερού άξονα, ο άξονας παραμένει ακίνητος και ο κύλινδρος περιστρέφεται σε ρουλεμάν γύρω του. Στη διάταξη περιστρεφόμενου άξονα, ο άξονας και το τύμπανο περιστρέφονται μαζί, με τα ρουλεμάν στήριξης να βρίσκονται στα μπλοκ στήριξης ή στα περιβλήματα ρουλεμάν. Η επιλογή εξαρτάται από την κατανομή φορτίου, το μέγεθος ρουλεμάν, τη στεγανοποίηση, την ευθυγράμμιση, την πρόσβαση συντήρησης και τη δομή του σκάφους.

Ε3: Πώς επιλέγονται η λίπανση νερού και η λίπανση λαδιού;

Α3: Η λίπανση νερού μπορεί να επιλεγεί όπου το υλικό ρουλεμάν, η παροχή νερού, η διήθηση εάν απαιτείται, η αποστράγγιση και η παρακολούθηση είναι κατάλληλα για το περιβάλλον λειτουργίας. Η λίπανση λαδιού απαιτεί κλειστό σύστημα λίπανσης και στεγανοποίησης, έλεγχο στάθμης λαδιού ή ροής, πρόληψη διαρροών και πρόσβαση συντήρησης. Το τελικό σύστημα επιβεβαιώνεται σύμφωνα με τον κύκλο λειτουργίας, τις απαιτήσεις κλάσης, τις περιβαλλοντικές συνθήκες και το εγκεκριμένο σχέδιο.
