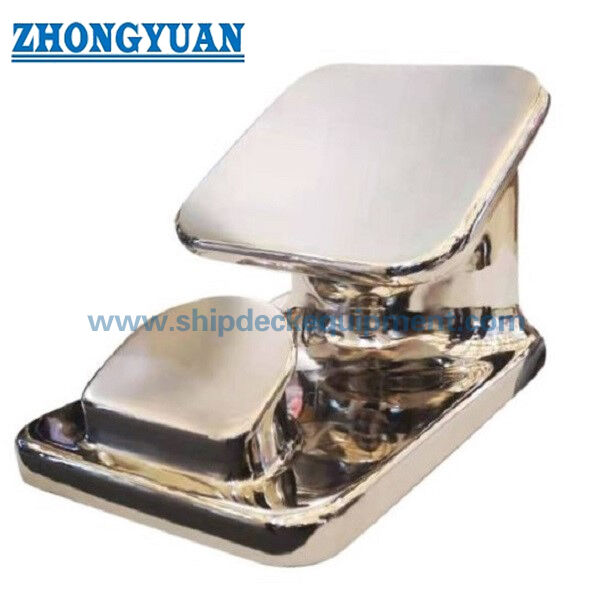

10 ιντσών γυαλιστερό σταθερό ρυμουλκούμενο από ανοξείδωτο χάλυβα για εσωτερικές φορτηγίδες και εργασιακές βάρκες

10 ιντσών γυαλιστερό σταθερό ρυμουλκούμενο από ανοξείδωτο χάλυβα για εσωτερικές φορτηγίδες και εργασιακές βάρκες

Επισκόπηση του προϊόντος

Η σταθερή ρυμούλκηση από 10 ίντσες γυαλισμένο ανοξείδωτο χάλυβα είναι μια ρυμούλκηση που χρησιμοποιείται για να καθοδηγήσει το σύρμα ρυμούλκησης, τη συνθετική γραμμή ρυμούλκησης ή το όργανο φορτηγών μέσω ενός καθορισμένου σημείου μολύβδου.Είναι προορισμένο κυρίως για αμερικανικές εσωτερικές φορτηγίδες χύδην, δεξαμενόπλοια, σκάφη εργασίας, ρυμουλκούμενα σκάφη και συναφείς λιμενικές ή ναυτικές δραστηριότητες όπου απαιτείται σταθερή, ομαλή διαδρομή επαφής με σχοινί.

Το μονότμητο χύτευμα από ανοξείδωτο χάλυβα χρησιμοποιεί καμπυλωτό λαιμό και στρογγυλεμένες μεταβάσεις διατομής για να μειώσει την απότομη τοπική επαφή στο μονοπάτι της γραμμής.Ο καθρέφτης ή η καθαριστική επιφάνεια βελτιώνει την ομαλότητα της επιφάνειας και απλοποιεί το συνηθισμένο καθαρισμό, ενώ η τελική επιλογή πρέπει να επαληθεύεται με βάση τη διάταξη ρυμούλκησης, τη διάμετρο της γραμμής, την κατεύθυνση φόρτωσης, τη γωνία οδήγησης, τη δομή του καταστρώματος ή του προπύργου, το πεδίο της επιθεώρησης και το εγκεκριμένο σχέδιο του σκάφους.

Γρήγορες προδιαγραφές

• Ονομαστικός τύπος: 10 ιντσών σταθερό ρυμουλκούμενο ρυμουλκούμενο → συμπαγές σταθερό οδηγό γραμμής για ρυμουλκούμενες διατάξεις εσωτερικών βαρκών και εργασιακών σκαφών.
• Ονομαστική SWL: 65 t όπως παρέχεται → η κατεύθυνση φορτίου, η επιτρεπόμενη γωνία οδήγησης, ο συντελεστής σχεδιασμού και η εγκεκριμένη βάση πρέπει να επιβεβαιωθούν πριν από την παραγγελία.
• Κύρια διαστάσεις: A 534 × B 435 × C 370 mm → διαστάσεις κλειδί για την εξέταση της διάταξης του καταστρώματος ή του προπύργου.
• Υλικό χύτευσης: ανοξείδωτος χάλυβας που προσδιορίζεται ως SUS304 ή SUS316 → πρέπει να επιβεβαιωθεί η ακριβής ποιότητα χύτευσης, η χημεία, η θερμική επεξεργασία και η βάση MTC.
• Προετοιμασία: χύτευση επενδύσεων σιδηρουργικού άλας → υποστηρίζει ελεγχόμενη γεωμετρία και ομαλότερη επιφάνεια πριν από την τελική γυάλωση.
• Τελεία επιφάνειας: υψηλή γυάλωση, γυάλωση καθρέφτη ή ελαφριά γυάλωση → επιλέξτε ανάλογα με τις απαιτήσεις επαφής με το σχοινί, την εμφάνιση και τις προτιμήσεις συντήρησης.
• Επιλογές επιθεώρησης: ακτινογραφική εξέταση και δοκιμή με αντίστοιχο φορτίο → το πεδίο εφαρμογής, το φορτίο δοκιμής, τα κριτήρια αποδοχής και οι παρατηρητές πρέπει να συμφωνούνται στο σχέδιο επιθεώρησης.
• Μονάδα βάρους: περίπου 90 kg → χρήσιμη για χειρισμό, σχεδιασμό θεμελίων, συσκευασία και εκτίμηση φορτίου.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1:Επιβεβαιώστε το σκάφος εφαρμογής και τη διάταξη ρυμούλκησης: εσωτερική φορτηγίδα χύδην, φορτηγίδα δεξαμενών, εργασιακή βάρκα, ρυμουλκητή, ωθητή, ρυμουλκητή λιμένα ή υπηρεσία στόλου.

Βήμα 2:Επιβεβαιώνεται ο τύπος και η διάμετρος της γραμμής, το αναμενόμενο μέγιστο φορτίο της γραμμής, η κατεύθυνση φορτίου, οι οριζόντιες και κατακόρυφες γωνίες οδήγησης και αν η δήλωτη τιμή 65 τόνων SWL ισχύει για καθορισμένη κατεύθυνση σχεδιασμού.

Βήμα 3:Παρέχετε τη θέση εγκατάστασης και το σχέδιο της υποστηρικτικής δομής, συμπεριλαμβανομένου του πάχους του καταστρώματος ή του προπύργου, της ενίσχυσης, της προετοιμασίας της συγκόλλησης και του διαθέσιμου χώρου τοποθέτησης.

Τέταρτο βήμα:Επιβεβαιώνεται η απαιτούμενη ποιότητα ανοξείδωτου χύτευσης, συμπεριλαμβανομένης της ισχύουσας ονομασίας του υλικού ASTM, JIS, EN ή του σχεδίου, η κατάσταση θερμικής επεξεργασίας και η ιχνηλασιμότητα του υλικού.

Βήμα 5:Επιβεβαιώστε το επίπεδο γυάλωσης και το σχέδιο επιθεώρησης: οπτική και διαμετρική επιθεώρηση, έκταση RT, απαίτηση ρυμούλκησης ή δοκιμαστικού φορτίου, δοχείο δοκιμής, κριτήρια αποδοχής και απαίτηση μαρτύρων.

Βήμα 6:Παρέχετε την ποσότητα, το απαιτούμενο πεδίο εφαρμογής του πιστοποιητικού, τις απαιτήσεις για την κοινωνία ή τον ιδιοκτήτη, τον προορισμό παράδοσης, τον απαιτούμενο χρόνο παράδοσης και φωτογραφίες του προϊόντος ή της εγκατάστασης, εάν υπάρχουν.

Δομή

One-piece stainless steel casting | Fixed deck or bulwark mounting body | Curved towing-line throat | Rounded section transitions | Polished rope-contact surface | Load-transfer area to supporting vessel structure

Πλεονεκτήματα της χύτευσης, της ρυμούλκησης και της εγκατάστασης

• Η καμπυλωτή διαδρομή επαφής σχοινίς βοηθά στην καθοδήγηση σύρματος ρυμούλκησης ή σχοινί μέσω του επιλεγμένου μολύβδου, ενώ μειώνει τις κοφτερές άκρες και την απότομη τοπική κάμψη στο χτύπημα.
• Οι στρογγυλεμένες αλλαγές της διατομής υποστηρίζουν μια ομαλότερη διαρθρωτική διαδρομή φορτίου μέσω του χύτευσης· η τελική κατεύθυνση σχεδιασμού και η επιτρεπόμενη πλευρική διεύθυνση πρέπει να εξακολουθούν να επαληθεύονται με υπολογισμό ή εγκεκριμένο σχέδιο.
• Το χύτευμα με πυρίτιο μπορεί να υποστηρίξει αυστηρότερο έλεγχο της επιφάνειας και των διαστάσεων από την ακατέργαστη χύτευση με άμμο,αλλά η σταθερότητα του χύτευσης πρέπει να αποδεικνύεται από το συμφωνημένο πεδίο ελέγχου και όχι ως απαλλαγμένη από ελαττώματα.
• Μια γυαλιστερή επιφάνεια επαφής από ανοξείδωτο χάλυβα μειώνει τις βλάβες της επικάλυψης στο μονοπάτι της γραμμής και μπορεί να απλοποιήσει τον καθαρισμό.ή ζημιά σχοινιών.
• Το υλικό τύπου SUS316 θεωρείται γενικά όταν απαιτείται μεγαλύτερη αντοχή σε χλωρίδια, ενώ η πραγματική ποιότητα χύτευσης και το περιβάλλον χρήσης πρέπει να δηλώνονται στις προδιαγραφές αγοράς.
• Η βάση και το κατάστρωμα ή το προπύργιο λειτουργούν ως ένα σύστημα μεταφοράς φορτίου.Επομένως, η επιθεώρηση της εγκατάστασης είναι τόσο σημαντική όσο και η ίδια η χύτευση..
• Οι δοκιμές RT και pull-load μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, αλλά οι ζώνες εξέτασης, το φορτίο δοκιμής, ο χρόνος διατήρησης, τα κριτήρια αποδοχής και τα σημεία μαρτύρων πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

Προσαρμοσμένα χαρακτηριστικά

• Τύπος προϊόντος:Σταθερή ρυμουλκούμενη ράβδος → μη ανυψωτικό εξαρτήμα του καταστρώματος που χρησιμοποιείται για να καθοδηγεί ρυμουλκούμενες ή ρυμουλκούμενες γραμμές.
• Πρώτη αγορά:Αμερικανικά πλοία εσωτερικής ναυσιπλοΐας → που προορίζονται για φορτηγά φορτηγά, φορτηγά δεξαμενών, εργοφόρα, ρυμουλκούμενα πλοία και επιχειρήσεις στόλου.
• Ονομαστικό μέγεθος:10 ίντσες → επιβεβαιώστε εάν αναφέρεται στο άνοιγμα της γραμμής, στην σειρά προϊόντων ή στην ονομασία σχεδίου του πελάτη.
• Κατηγορία φορτίου65 t SWL όπως παρέχεται → επιβεβαιώστε την κατεύθυνση σχεδιασμού, τη γωνία οδήγησης, τον συντελεστή ασφάλειας, το φορτίο δοκιμής και τη βάση έγκρισης.
• Υλικό:SUS304 / SUS316 χυμένο ανοξείδωτο χάλυβα → ακριβές πρότυπο και ποιότητα χύτευσης που πρέπει να δηλώνεται στο πιστοποιητικό PO και υλικού.
• Δραστηριότητα:Χύτευση με επενδύσεις πυριτίου-ηλίου → επιλέγεται για ελεγχόμενη γεωμετρία και βελτιωμένη ποιότητα της επιφάνειας πριν από την γυάλωση.
• Επεξεργασία επιφάνειας:Υψηλή γυάλισσα / γυάλισσα καθρέφτη / ελαφριά γυάλισσα → καθορίστε την απαιτούμενη τελική επιφάνεια σε όλες τις επιφάνειες ή μόνο σε επιφάνειες επαφής με σχοινί.
• Έλεγχος ποιότητας:Δοκιμή RT και δοκιμή αντίστασης διαθέσιμη → υπό την προϋπόθεση της συμφωνημένης διαδικασίας, του προτύπου αποδοχής και του πεδίου εφαρμογής των μαρτύρων.
• Πεδίο εφαρμογής του πιστοποιητικού:Έκθεση επιθεώρησης κατασκευαστή, πιστοποιητικό υλικού και έγγραφα σχετικά με την κατηγορία → διαθέσιμα σύμφωνα με τη διαδικασία παραγγελίας και έγκρισης.

Πώς Λειτουργεί

Towing wire or rope approaches the chock → The curved polished throat controls the line lead → Contact load is distributed through the cast body → The fixed mounting and reinforced vessel structure transfer the load into the deck or bulwark

Εφαρμογές

Αμερικανικές χύδην βαρκάρες. Τανκ-βαρκάρες και πετρελαιοφόρες βαρκάρες. Εργατικές βάρκες.

Πιστοποιητικά και πλεονεκτήματα

Η έγκριση ή η συμμετοχή σε έρευνες που σχετίζονται με το ABS μπορούν να οργανωθούν μόνο σύμφωνα με τις προδιαγραφές του έργου, το εγκεκριμένο σχέδιο, το πεδίο της επιθεώρησης και τη διαδικασία της τάξης.Τα αρχεία ελέγχου του κατασκευαστή και τα πιστοποιητικά υλικών είναι διαθέσιμα σύμφωνα με την παραγγελία αγοράς.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

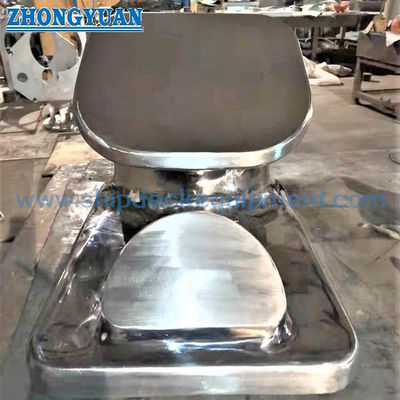

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ερώτηση 1:Μπορεί η 65 τόνων SWL να χρησιμοποιηθεί σε κάθε κατεύθυνση ρυμούλκησης;

Α1:Ο σχεδιαστής του σκάφους ή το εγκεκριμένο σχέδιο πρέπει να επιβεβαιώνει την αγκυροβολία, το θεμέλιο, την ενίσχυση, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια, την επιφάνεια και την επιφάνεια.και διάταξη συγκόλλησης για την πραγματική γεωμετρία έλξης.

Ε2:Πρέπει να επιλεγεί το SUS304 ή το SUS316 για την υπηρεσία εσωτερικών φορτηγών;

Α2:Η επιλογή εξαρτάται από τη χημεία του νερού, την έκθεση σε χλωρίδιο, την πρακτική καθαρισμού, το περιβάλλον φορτίου και τις προδιαγραφές του υλικού του έργου.Η χημεία τύπου SUS316 θεωρείται γενικά όταν απαιτείται βελτιωμένη αντοχή στα χλωρίδια, αλλά πρέπει να επιβεβαιωθεί η ακριβής ποιότητα χύτευσης και η ονομασία του πιστοποιητικού.

Ε3:Συμπεριλαμβάνονται προεπιλεγμένα οι δοκιμές RT, pull-load και ABS;

Α3:Αριθ. Η κάλυψη RT, τα κριτήρια αποδοχής, το φορτίο απόδειξης ή δοκιμής τράβηξης, ο χρόνος κράτησης, η παρουσία μαρτύρων και η τεκμηρίωση ABS πρέπει να καθορίζονται πριν από την προσφορά.Η έγκριση κατηγορίας υπόκειται στη διαδικασία σχεδιασμού και έγκρισης του σκάφους..
