17–600 t SWL Marine Delta Plate για Τροχαλία Ρυμούλκησης | Ατσάλινη Τριγωνική Πλάκα

17 ̇600 τόνων SWL Marine Delta Plate για ρυμουλκήσεις.

Επισκόπηση του προϊόντος

Η θαλάσσια πλάκα δέλτα, που ονομάζεται επίσης πλακέτα τριγώνου χάλυβα ή πλακέτα φράχτη ρυμούλκησης, είναι ένας συνδετήρας ρυμούλκησης με φορτίο που χρησιμοποιείται για να συνδυάσει τις γραμμές ρυμούλκησης σε μια διάταξη φράχτη ρυμούλκησης.Συνήθως τοποθετείται ανάμεσα σε σχοινιά ρυμούλκησης, σύρματα, αλυσίδες, αλυσίδες ή άλλα εγκεκριμένα ρυμουλκούμενα εξαρτήματα, όταν το φορτίο ρυμούλκησης πρέπει να κατανέμεται μέσω τριγωνικής πλάκας σύνδεσης.

Η παρούσα σελίδα έχει συνταχθεί για πλακέτες από χάλυβα με ασφαλή φορτίο εργασίας από 17 έως 600 τόνους και μέγιστο φορτίο σπάσματος από 85 έως 3000 τόνους σύμφωνα με τον παρατεταμένο πίνακα.Το προϊόν δεν είναι fairlead.Το υλικό, η διάταξη των τρυπών, η συμβατότητα πιν / αλυσίδας, η κατεύθυνση φορτίου, η διαδικασία δοκιμής,και το πεδίο εφαρμογής του πιστοποιητικού θα πρέπει να επιβεβαιώνεται σύμφωνα με τη διάταξη ρυμούλκησης και τις απαιτήσεις του έργου.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Θάλασσας δέλτα πλάκα / ατσάλινη τριγωνική πλάκα → πλάκα σύνδεσης για πλοία ρυμούλκησης ράβδους.
• Στόχος εφαρμογής: γραμμές ρυμούλκησης που συνδυάζονται σε ένα σχοινί → χρησιμοποιούνται για τη σύνδεση και τη διανομή φορτίου ρυμούλκησης μεταξύ συμβατών συστατικών ρυμουλκούμενων.
• Διάστημα SWL: 17 έως 600 τόνους σύμφωνα με την προμήθεια → επιλέγεται σύμφωνα με το φορτίο ρυμούλκησης, τη γεωμετρία του σχοινιού και τις ονομαστικές αξίες των συνδεδεμένων ρυμουλκών.
• Μέγιστο εύρος φορτίου διάσπασης: 85 έως 3000 τόνους όπως παρέχεται → διατηρείται χωριστά από το φορτίο SWL και το φορτίο δοκιμής για την αποφυγή εσφαλμένης ερμηνείας φορτίου.
• Δοκιμή απόδειξης: 150% SWL → δοκιμαστικό φορτίο, κατεύθυνση φόρτωσης, χρόνος κράτησης και απαίτηση μαρτύρων πρέπει να επιβεβαιώνονται πριν από την παραγγελία.
• Οι επιλογές υλικών: σφυρηλατημένο κράμα χάλυβα, σφυρηλατημένο χάλυβα C-Mn, πλάκα ήπιας χάλυβα υψηλότερης ελαστικότητας ή ανοξείδωτο χάλυβα → τελική ποιότητα και θερμική επεξεργασία θα πρέπει να καθορίζονται.
• Τελική επεξεργασία των άκρων: όλες οι ελεύθερες άκρες αλεπούνται στο R3 χωρίς σπασμούς → σημαντική για ασφαλέστερο χειρισμό και μείωση της οξείας επαφής γύρω από αλυσίδες ή σχοινιά.
• Επεξεργασία επιφάνειας: μπογιά, γαλβανισμένη ή γυαλισμένη με καθρέφτη → επιλέξτε ανάλογα με το περιβάλλον διάβρωσης, τον τύπο υλικού και τις απαιτήσεις επιθεώρησης του πελάτη.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση του τύπου του προϊόντος: ισόπλευρη ή καμπυλωτή φύλλα θαλάσσιου τύπου δέλτα/τρίγωνη πλάκα για χρήση σχοινιών έλξης.

Βήμα 2: Επιλέξτε το SWL και το μέγιστο φορτίο σπάσματος σύμφωνα με το σχέδιο ρυμούλκησης, την έλξη του στύλου, το αναμενόμενο δυναμικό φορτίο και τις απαιτήσεις έγκρισης.

Βήμα 3: Επιβεβαιώστε τη διάταξη του σχοινιού, τον αριθμό των συνδεδεμένων γραμμών, τον τύπο της αλυσίδας, τη διάμετρο της καρφίτσας, το μέγεθος της τρύπας, την κατεύθυνση φορτίου και αν η πλάκα συνδέει σύρμα, συνθετικό σχοινί, αλυσίδα,ή μεικτό συγκρότημα ρυμούλκησης.

Βήμα 4: Επιβεβαίωση των απαιτήσεων υλικού: σφυρηλατημένο κράμα χάλυβα, σφυρηλατημένο χάλυβα C-Mn, πλάκα ήπιας χάλυβα υψηλότερης ελαστικότητας, ανοξείδωτο χάλυβα ή συγκεκριμένο υλικό του έργου.

Βήμα 5: Επιβεβαίωση της απαίτησης δοκιμής αποδεικτικού ελέγχου: 150% SWL, κατεύθυνση φόρτωσης, διάταξη των φωτιστικών, χρόνος κράτησης, κριτήρια αποδοχής, έκθεση δοκιμής και πεδίο εφαρμογής των μαρτύρων της τάξης.

Βήμα 6: Επιβεβαιώστε την επεξεργασία της επιφάνειας: μπογιά, γαλβανισμένο φινίρισμα, ατσάλι ατσάλινο γυαλισμένο με καθρέφτη ή ειδική προστασία από τη διάβρωση για την περιοχή λειτουργίας του δοχείου.

Βήμα 7: Παρέχετε την ποσότητα, τον τύπο του σκάφους, το σχέδιο της διάταξης ρυμούλκησης, τα δεδομένα των συνδεδεμένων αλυσίδων / σκοινιών, την απαίτηση πιστοποιητικού, τον προορισμό παράδοσης και τον απαιτούμενο χρόνο παράδοσης.

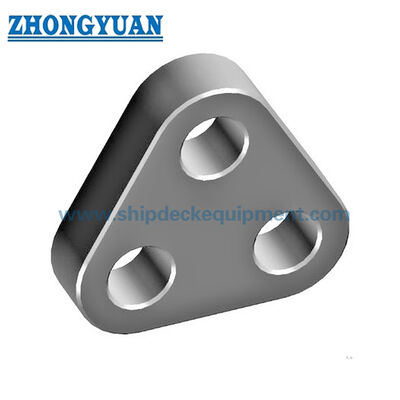

Δομή

Τριγωνικό σωλήνα από ατσάλινες πλάκες. Πολλαπλές τρύπες σύνδεσης. Ευθεία ή καμπυλωτή επιλογή τύπου. Στρογγυλεμένες ελεύθερες άκρες γείτονες σε R3.Ζυγισμένα, ή γυαλισμένο φινίρισμα επιφάνειας

Πλεονεκτήματα ρυμουλκούμενης γέφυρας, φορτίου και μηχανικής

• Η τριγωνική πλάκα παρέχει ένα συμπαγές σημείο σύνδεσης για τον συνδυασμό των γραμμών ρυμούλκησης σε ένα σχοινί ρυμούλκησης, βοηθώντας τη διάταξη ρυμούλκησης να σχηματίσει μια καθορισμένη διαδρομή φορτίου μεταξύ των συνδεδεμένων εξαρτημάτων.
• Οι όροι αυτοί δεν πρέπει να συγχέονται με το βάρος δοκιμής, το βάρος δοκιμής, το σχοινί MBL ή την έλξη του δοχείου.
• Όλες οι ελεύθερες άκρες θα πρέπει να είναι αθλιμένες στο R3 χωρίς σπασμούς, μειώνοντας τον κίνδυνο οξείας άκρης γύρω από τα συνδεδεμένα δεσμά, τα μάτια σχοινιών, τις πρίζες των σχοινιών και τους χώρους χειρισμού του πληρώματος.
• Οι επιλογές πλακών από σφυρηλατημένο χάλυβα ή από χάλυβα υψηλότερης αντοχής μπορούν να επιλεγούν σύμφωνα με το φορτίο ρυμούλκησης, το πάχος της πλάκας, τη γεωμετρία τρύπας, τη θερμική επεξεργασία, την ιχνηλασιμότητα και την απαίτηση πιστοποιητικού.
• Οι δοκιμές δοκιμής σε 150% SWL μπορούν να οργανωθούν ανάλογα με το πεδίο εφαρμογής της παραγγελίας.
• Η προστασία της επιφάνειας μπορεί να επιλεγεί για το περιβάλλον λειτουργίας: βαμμένο χάλυβα άνθρακα, γαλβανισμένο φινίρισμα ή καθρέφτη γυαλισμένο ανοξείδωτο χάλυβα όταν η αντοχή στη διάβρωση και η εμφάνιση είναι σημαντικές.
• Για εφαρμογές ρυμούλκησης υψηλού φορτίου, η πλάκα δέλτα πρέπει να ελέγχεται μαζί με αλυσίδες, μάτια σχοινιών, εμβέλειες σχοινιών, αλυσίδες, περιστροφικές μηχανές, πινάκια ρυμούλκησης και διάταξη ρυμουλκητή / γάντζου ρυμούλκησης.

Προσαρμοσμένα χαρακτηριστικά

• Ονομασία προϊόντος: Marine Delta Plate / Steel Triangle Plate → κοινός σύνδεσμος ρυμούλκησης που χρησιμοποιείται στις ρυθμίσεις ρυμούλκησης.
• Τύπος: ίσιος τύπος / καμπύλος τύπος → επιλέξτε σύμφωνα με τη γεωμετρία του συσσωρευτή ρυμούλκησης και το σχέδιο του πελάτη.
• SWL: 17 έως 600 τόνους → παρέχεται κατηγορία φορτίου για επιλογή· η τελική σήμανση γίνεται μετά από συμφωνία μεταξύ χρήστη και κατασκευαστή.
• Μέγιστο φορτίο διάσπασης: 85 έως 3000 τόνους → προμηθευόμενο σημείο αναφοράς τελικού φορτίου· δεν είναι το ίδιο με το SWL ή το φορτίο δοκιμής δοκιμής.
• Δοκιμή αποδεικτικής δοκιμής: 150% SWL → η διαδικασία δοκιμής αποδεικτικής δοκιμής και η απαίτηση μαρτύρων πρέπει να συμφωνούνται πριν από την παραγωγή.
• Υλικό: Σφυρηλατημένο κράμα χάλυβα / σφυρηλατημένο χάλυβα C-Mn / πλάκα ήπιας αντοχής σε ελαστικό χάλυβα / ανοξείδωτο χάλυβα → τελική ποιότητα, θερμική επεξεργασία και ιχνηλασιμότητα πρέπει να επιβεβαιωθούν.
• Τελική επιφάνεια άκρου: R3 ελεύθερη άκρη χωρίς σφραγίδες → σημαντική για την ασφάλεια της επαφής και τη μείωση των ζημιών από αιχμηρές άκρες γύρω από τα συνδεδεμένα εξαρτήματα.
• Επεξεργασία επιφάνειας: μπογιά/καθαρισμένη/φωτοφωταρισμένη → επιλέγεται ανάλογα με τον τύπο του υλικού, το περιβάλλον διάβρωσης και τις απαιτήσεις του έργου.
• Απαιτούμενο πιστοποιητικό: διατίθεται κατόπιν αιτήματος και υπόκειται στο πεδίο εφαρμογής της παραγγελίας → το πιστοποιητικό κλάσης, το πιστοποιητικό κατασκευαστή, το πιστοποιητικό υλικού και το τεστ πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Πώς Λειτουργεί

Two or more towing lines are connected to the delta plate → Shackles or approved end fittings are fitted through the plate holes → Towing load is distributed through the triangular plate body → Proof-tested load path and certificate scope are checked according to the order requirement → The complete towing bridle is assembled and inspected before use

Εφαρμογές

Ship towing bridle arrangements | Tugboat towing connection | Workboat towing gear | Salvage towing assemblies | Harbor towing equipment | Offshore support towing when approved | Wire rope and synthetic rope towing systems | New towing gear supply and replacement projects

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ιχνηλασιμότητα του υλικού, την απαίτηση δοκιμής αποδεικτικών στοιχείων και τη διαδικασία έγκρισης από την κοινωνία κατηγοριών.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

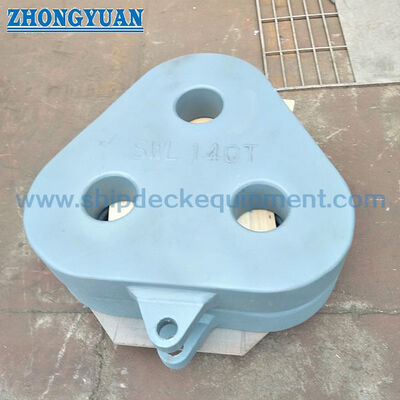

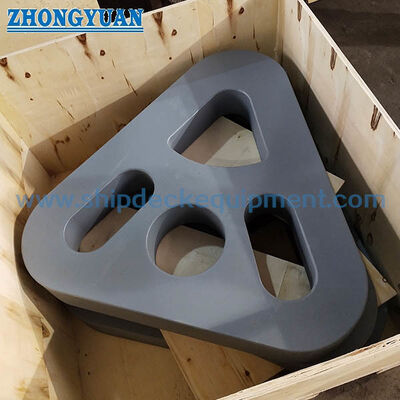

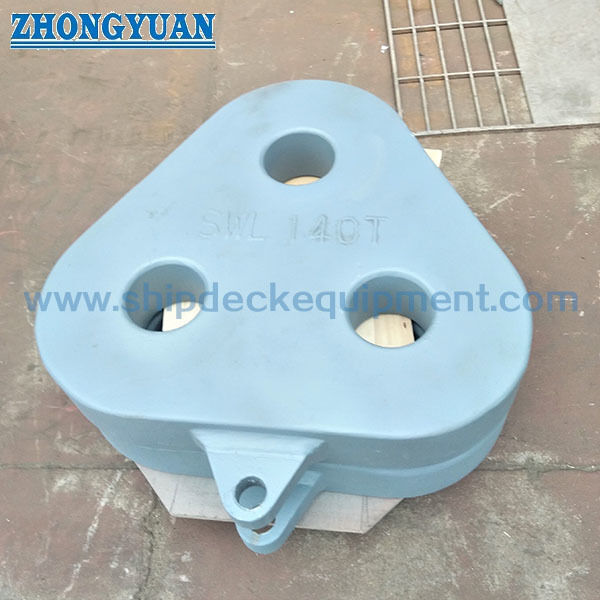

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

ΕΠ1: Είναι το μέγιστο φορτίο διάσπασης το ίδιο με το φορτίο SWL ή δοκιμαστικού ελέγχου;

Α1: Όχι. Ο πίνακας αναφέρει το SWL και το μέγιστο φορτίο σπάσματος ως ξεχωριστές τιμές.και η τελική σήμανση θα πρέπει να ακολουθεί τη συμφωνία του έργου και την απαίτηση πιστοποιητικού.

Ε2: Ποιες πληροφορίες απαιτούνται για την επιλογή της σωστής πλάκας δέλτα;

Α2: Επιβεβαιώστε το SWL, το μέγιστο φορτίο σπάσματος, τη διάταξη των φραγμών ρυμούλκησης, το μέγεθος των συνδεδεμένων αλυσίδων, την τοποθέτηση της άκρης του σχοινιού ή του καλωδίου, την κατεύθυνση φορτίου, την ποιότητα του υλικού, την επεξεργασία της επιφάνειας, την απαίτηση δοκιμής ελέγχου,πεδίο εφαρμογής του πιστοποιητικού, ποσότητα και προορισμό παράδοσης.

Ε3: Μπορεί αυτή η πλάκα ντέλτα να χρησιμοποιηθεί για ανοικτή θάλασσα ή ρυμούλκηση διάσωσης;

Α3: Μπορεί να εξεταστεί για υποστήριξη υπεράκτια ή ρυμούλκηση διάσωσης μόνον όταν η πλήρης διάταξη ρυμούλκησης, το δυναμικό φορτίο, τα συνδεδεμένα εξαρτήματα, η δοκιμή ανθεκτικότητας, το πεδίο ελέγχου,επιβεβαιώνεται η απαίτηση έγκρισης κατηγορίας ή έργουΟ πίνακας της ιστοσελίδας από μόνος του δεν θα πρέπει να αντικαταστήσει τον έλεγχο σχεδιασμού ρυμούλκησης του έργου.
