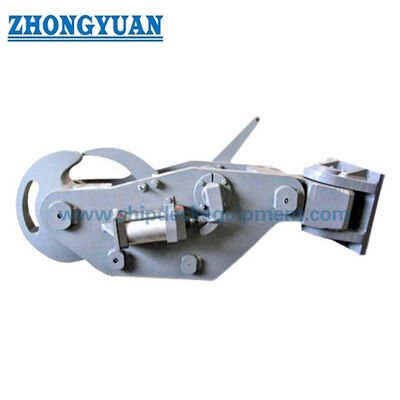

Πνευματικό άμεσο ελευθερωτικό δίσκο ρυμούλκησης με πλευρική κίνηση για ρυμουλκούμενα σκάφη

Πνευματικό άμεσο ελευθερωτικό δίσκο ρυμούλκησης με πλευρική κίνηση για ρυμουλκούμενα σκάφη

Επισκόπηση του προϊόντος

Ο ατμοσφαιρικός άγκιστος ρυμουλκούμενου δίσκου ταχείας απελευθέρωσης είναι μια συνδέσμη ρυμουλκούμενου που τοποθετείται στο κατάστρωμα για ρυμουλκούμενα πλοία, ρυμουλκούμενα πλοία λιμένα και πλοία που απαιτούν ελεγχόμενη απελευθέρωση ρυμουλκούμενου.Ο μηχανισμός απελευθέρωσης τύπου δίσκου εξασφαλίζει τη σύνδεση της γραμμής ρυμούλκησης κατά τη διάρκεια της λειτουργίας και μπορεί να απελευθερωθεί τοπικά με χειροκίνητο έλεγχο ή εξ αποστάσεως μέσω ενός πνευματικού συστήματος, με την επιφύλαξη της εγκεκριμένης ρύθμισης αποδέσμευσης και της διαδικασίας λειτουργίας.

Το προμηθευόμενο εύρος καλύπτει από 30 έως 100 τόνους SWL και χρησιμοποιεί μια διάταξη πλευρικής τοποθέτησης για να ακολουθεί τις αλλαγές του μολύβδου της ρυμουλκούμενης γραμμής εντός του εγκεκριμένου εύρους κίνησης.Η επιλογή πρέπει να λαμβάνει υπόψη το απαιτούμενο φορτίο ρυμούλκησης, υλικό ρυμουλκούμενου και γεωμετρία του οφθαλμού, πλευρικό μολύβι, θεμέλιο του καταστρώματος πλοίου, διάταξη τηλεχειρισμού, απαίτηση δοκιμής αποδέσμευσης κάτω από το φορτίο και πεδίο ταξινόμησης.Ο εξοπλισμός αυτός προορίζεται για ρυμούλκηση και δεν πρέπει να αντιμετωπίζεται ως αγκίστρι ανύψωσης ή αγκίστρι άμεσης αποδέσμευσης στη προβλήτα..

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Πνευματικό άμεσο ρυμούλκωμα με δίσκο → ελεγχόμενη σύνδεση ρυμουλκούμενου αλυσίδας και εκτόξευση έκτακτης ανάγκης για ρυμουλκήσεις ρυμουλκούμενων.
• Διάστημα SWL: 30 / 50 / 60 / 80 / 90 / 100 t → έξι προμηθευόμενες ονομασίες για διαφορετικό φορτίο ρυμούλκησης και διάταξη σκάφους.
• Τρόποι απελευθέρωσης: τοπική χειροκίνητη απελευθέρωση και πνευματική απομακρυσμένη απελευθέρωση → σταθμοί χειρισμού και χειροκίνητη ρύθμιση υποστήριξης που θα επιβεβαιωθεί από το έργο.
• Προϋπόθεση αποδέσμευσης: η ικανότητα αποδέσμευσης σε αδιάλειπτη γραμμή ή με φορτίο έως το επαληθευμένο φορτίο του σχεδίου → πλήρη αποδέσμευση SWL πρέπει να αποδεικνύεται με την εγκεκριμένη διαδικασία δοκιμής.
• Κίνηση: Η διάταξη πλευρικής κλίσης → επιτρέπει περιορισμένη πλευρική ευθυγράμμιση με το μοχλό ρυμουλκούμενου· πρέπει να επιβεβαιωθεί η επιτρεπόμενη γωνία και η διάταξη στάθμευσης.
• Υλικό: Ελαφρύ χάλυβα ή χάλυβα C-Mn → τελικές ποιότητες, θερμική επεξεργασία, σκληρότητα και ιχνηλασιμότητα υλικού ακολουθούν το εγκεκριμένο σχέδιο και το πεδίο εφαρμογής του πιστοποιητικού.
• Δοκιμές: Δοκιμές λειτουργίας, φόρτωσης, αποδέσμευσης και δοκιμές πρωτοτύπου σύμφωνα με το πεδίο εφαρμογής της παραγγελίας → δοκιμές καταστροφικής διάσπασης πρέπει να θεωρούνται δοκιμές πρωτοτύπου, εκτός εάν ορίζεται διαφορετικά.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα epoxy shop primer ως αναφορά → τελικό σύστημα θαλάσσιας επίχρισσης ακολουθεί τις προδιαγραφές βαφής του δοχείου.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1:Επιβεβαιώστε το απαιτούμενο SWL, τον τύπο ρυμουλκούμενου, το καθήκον ρυμουλκούμενου, το σχεδιασμένο φορτίο ρυμουλκούμενου, την περιοχή λειτουργίας και αν ο γάντζος είναι για νέα κατασκευή ή αντικατάσταση.

Βήμα 2:Επιβεβαιώστε το υλικό και τον τερματισμό της γραμμής ρυμούλκησης: σχοινί από πολυπροπυλένιο / νάιλον, σχοινί από χάλυβα, μάτι ρυμούλκησης, αλυσίδα ή άλλη σύνδεση.

Βήμα 3:Επιβεβαιώστε την κατεύθυνση της πλευρικής κλίσης, την απαιτούμενη γωνία κίνησης, το μονοπάτι του ρυμουλκού, το ύψος εγκατάστασης του γάντζου, το περιφερειακό διαχωρισμό, το άνοιγμα του καταστρώματος, το θεμέλιο και την δομική ενίσχυση του σκάφους.

Τέταρτο βήμα:Επιβεβαιώστε τα δεδομένα ελέγχου του ατμοσφαιρικού συστήματος: διαθέσιμη πίεση αέρα, ποιότητα του αέρα, τάση ελέγχου, απαιτούμενη σόλενοειδή, τοπικούς σταθμούς αποδέσμευσης και σταθμούς αποδέσμευσης του τιμονιού, σύρμα ή μοχλό χειροκίνητης αποδέσμευσης,και απαιτήσεις συναγερμού / ένδειξης.

Βήμα 5:Επιβεβαιώστε το πεδίο εφαρμογής της δοκιμής και του πιστοποιητικού πριν από την προσφορά: δοκιμή απόδειξης ή δοκιμή SWL, δοκιμή απελευθέρωσης κάτω από το φορτίο, δοκιμή λειτουργίας, δοκιμή σπασμού πρωτοτύπου, μέθοδος NDT, μαρτυρία κατηγορίας, πιστοποιητικά υλικών,και έγγραφα κατασκευαστών.

Βήμα 6:Παρέχετε την ποιότητα του υλικού, το σύστημα επίστρωσης, την ποσότητα, τον τύπο του σκάφους, την εταιρεία ταξινόμησης, το σχέδιο εγκατάστασης, τον προορισμό παράδοσης και τον απαιτούμενο χρόνο παράδοσης.

Δομή

Rotating disc release member | Keeper and locking mechanism | Release lever and reset lever | Side-swing mounting / swivel arrangement | Pneumatic actuator and control interface | Local manual release arrangement | Deck foundation and structural connection

Ασφάλεια ρυμούλκησης, απελευθέρωση και τεχνικά πλεονεκτήματα

• Το διάταγμα απελευθέρωσης τύπου δίσκου περιστρέφεται για να αποσυνδέσει τη γραμμή ρυμούλκησης, υποστηρίζοντας την ελεγχόμενη απελευθέρωση χωρίς να αντιμετωπίζει το προϊόν ως συμβατικό αγκίστρι ανύψωσης.
• Η μετακίνηση με πλευρική κλίση βοηθά τον γάντζο να ακολουθεί πλευρικές αλλαγές στην κατεύθυνση της ρυμουλκούμενης γραμμής εντός του εγκεκριμένου εύρους, μειώνοντας την άκαμπτη δυσπροσαρμογή στη σύνδεση ρυμουλκούμενου.
• Το πνευματικό τηλεχειριστήριο μπορεί να τοποθετήσει την εντολή απελευθέρωσης στο τιμόνι και / ή στο σταθμό του καταστρώματος,ενώ μια τοπική χειροκίνητη ρύθμιση απελευθέρωσης παρέχει μια ανεξάρτητη μέθοδο λειτουργίας σύμφωνα με το εγκεκριμένο σχέδιο.
• Οι επιδόσεις κατά την αποδέσμευση υπό φορτίο πρέπει να επαληθεύονται υπό τις συμφωνημένες συνθήκες φορτίου και ρυμουλκούμενου.και η αντοχή σπάσματος της γραμμής ρυμούλκησης πρέπει να παραμένουν σαφώς διαχωρισμένες.
• Η δύναμη έλξης μεταφέρεται μέσω του σώματος του γάντζου, της πλευρικής τοποθέτησης, των στηλών, του θεμέλιου και της ενισχυμένης δομής του σκάφους.τα φορτία αντίδρασης στο κατάστρωμα και τα στοιχεία συγκόλλησης πρέπει να εγκρίνονται με τη διάταξη του σκάφους.
• Η γεωμετρία του φύλακα, οι επιφάνειες επαφής του δίσκου και οι εκτεθειμένες άκρες πρέπει να είναι τελειωμένες για να αποφεύγεται η τοπική επαφή με το μάτι έλξης ή τη σύνδεση με σχοινί.
• Η προαιρετική παρακολούθηση του φορτίου ρυμούλκησης μπορεί να εξεταστεί μέσω οργανοποιημένης καρφίτσας φορτίου και τηλεοπτικής οθόνης, όταν απαιτείται, αλλά δεν περιλαμβάνεται εκτός εάν αναφέρεται στην προσφορά και στο εγκεκριμένο σχέδιο.

Προσαρμοσμένα χαρακτηριστικά

• SWL: 30 / 50 / 60 / 80 / 90 / 100 t → επιλέξτε σύμφωνα με την εγκεκριμένη βάση ρυμουλκούμενου φορτίου και όχι μόνο με την έλξη του δοχείου.
• Τύπος γάντζου: Τύπος δίσκου γρήγορης απελευθέρωσης → περιστρεφόμενο μέλος απελευθέρωσης για αποσύνδεση ρυμουλκούμενης γραμμής.
• Κίνηση: πλευρική κλίση → επιτρεπόμενη γωνία, θέση στάσης και κατεύθυνση οδήγησης είναι συγκεκριμένες για το έργο.
• Έλεγχος απελευθέρωσης: Πνευματικό τηλεχειριστήριο + τοπικό εγχειρίδιο → σταθμοί χειρισμού και λογική εφεδρικής υποστήριξης προς επιβεβαίωση.
• Συμφωνία με ράβδο: Σύνδεση με σχοινί ή καλώδιο υπόκειται σε αναθεώρηση γεωμετρίας → παρέχουν το μάτι, το δάχτυλο, το σχοινί και τις διαστάσεις προσαρμογής.
• Υλικό: Ελαφρύ χάλυβα / χάλυβα C-Mn → ακριβής ποιότητα, μηχανικές ιδιότητες, σκληρότητα και ιχνηλασιμότητα ακολουθούν την εγκεκριμένη προδιαγραφή.
• Εγκατάσταση: Διατάξη θεμελιώδους του καταστρώματος / στηρίγματος → εδραίωση του καταστρώματος και λεπτομέρειες συγκόλλησης επαληθεύονται από το ναυπηγείο ή τον σχεδιαστή πλοίου.
• Πεδίο δοκιμής: Το πρωτότυπο, το φορτίο, η απελευθέρωση, η λειτουργία και η NDT σύμφωνα με τη σειρά → τα κριτήρια μαρτυρίας και αποδοχής της τάξης πρέπει να επιβεβαιώνονται πριν από την παραγωγή.
• Παρακολούθηση φορτίου: Προαιρετική ανάλογα με τις απαιτήσεις του έργου → η καρφίτσα φορτίου, η οθόνη, τα επίπεδα συναγερμού, η βαθμονόμηση και η έξοδος σήματος είναι ξεχωριστά στοιχεία πεδίου εφαρμογής.

Πώς Λειτουργεί

Towline eye or connection is placed on the disc hook → Keeper and locking mechanism secure the connection → Towing load passes through the side-swing mounting and vessel foundation → Local or pneumatic remote command operates the release mechanism → Disc rotates and the towing connection disengages → Hook is inspected and reset after the area is safe

Εφαρμογές

Ύδρευση ρυμουλκούμενου. Λιμενικές λειτουργίες υποβοήθησης πλοίων. Σταθμοί ρυμουλκούμενου ρυμουλκούμενου στην πρύμνη.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά και οι δοκιμές με μάρτυρες μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, την εγκεκριμένη διαδικασία δοκιμών, την ιχνηλασιμότητα του υλικού και την αποδοχή από την κοινωνία ταξινόμησης.Το πιστοποιητικό και το πεδίο ελέγχου πρέπει να συμφωνηθούν πριν από την προσφορά.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

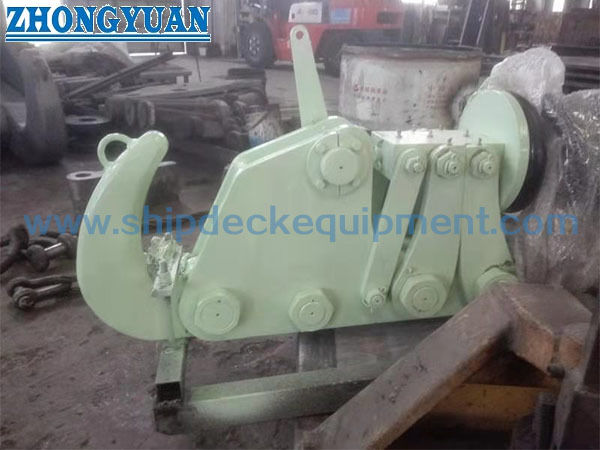

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Μπορεί ο αντλιός ρυμουλκούμενου με πνευματικό δίσκο να απελευθερώσει το ρυμουλκούμενο με πλήρη SWL;

Α1: Ο σχεδιασμός προορίζεται για αποδέσμευση με φορτίο, αλλά η πλήρης αποδέσμευση SWL πρέπει να επιβεβαιώνεται από την εγκεκριμένη διαμόρφωση γάντζου, το πνευματικό σύστημα, τη σύνδεση με ρυμουλκούμενο, τη διαδικασία δοκιμής και τις απαιτήσεις κλάσης.Το φορτίο αποδέσμευσης πρέπει να δηλώνεται χωριστά από το φορτίο απόσβεσης και το φορτίο διάσπασης..

Ε2: Πώς πρέπει να επιλέγεται το σωστό μοντέλο SWL 30 έως 100 τόνων;

Α2: Η επιλογή θα πρέπει να χρησιμοποιεί το εγκεκριμένο σχεδιασμένο φορτίο ρυμούλκησης, τις δυναμικές επιδράσεις, τον τύπο ρυμουλκούμενου, την κατεύθυνση οδήγησης, το εύρος πλευρικής κλίσης, την αντίδραση των θεμελιωμάτων, την ενίσχυση του καταστρώματος και τον κανόνα κατηγορίας.Η μόνο έλξη από το στρογγυλοκόπημα δεν αποτελεί πλήρη βάση επιλογής.

Ε3: Αυτό το προϊόν είναι το ίδιο με το αγκίστρι άφιξης γρήγορης απελευθέρωσης;

Α3: Όχι. Το προϊόν αυτό είναι ένα ρυμουλκούμενο αγκίστρι που τοποθετείται σε πλοίο για ρυμουλκήσεις και ρυμουλκήσεις.Παρακολούθηση φορτίου, και τις ρυθμίσεις λειτουργίας.
