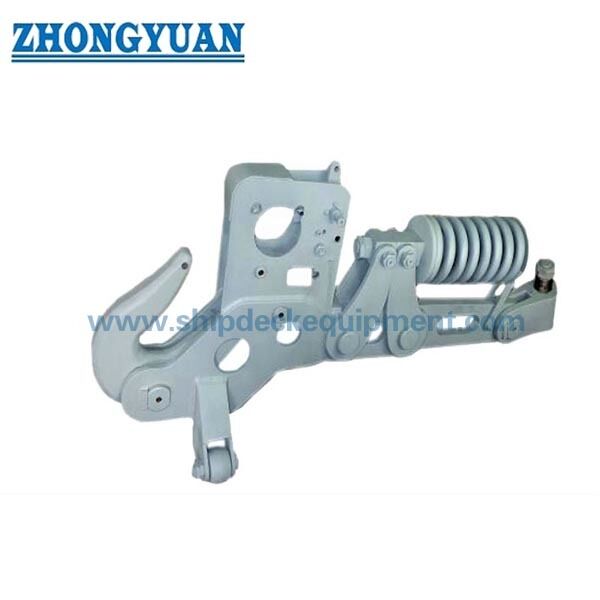

200-600 kN Πνευματικός Γρήγορης Απελευθέρωσης Γάντζος Ρυμούλκησης για Ρυμουλκά

200-600 kN Πνευματικός Γάντζος Ρυμούλκησης Ταχείας Απελευθέρωσης με Ελατήριο για Ρυμουλκά

Επισκόπηση Προϊόντος

Ο πνευματικός γάντζος ρυμούλκησης ταχείας απελευθέρωσης με ελατήριο είναι μια πρυμνοδετημένη σύνδεση ρυμούλκησης για ρυμουλκά, λιμενικά ρυμουλκά, σκάφη εργασίας και άλλα σκάφη που απαιτούν ελεγχόμενη μέθοδο συγκράτησης και απελευθέρωσης ενός συνδέσμου ρυμούλκησης ή ενός κρίκου ρυμουλκού. Ο γάντζος είναι διαμορφωμένος για πνευματική απομακρυσμένη απελευθέρωση και τοπική χειροκίνητη απελευθέρωση, επιτρέποντας στο πλήρωμα να αποσυνδέσει τη γραμμή ρυμούλκησης από μια ασφαλέστερη θέση λειτουργίας όταν απαιτείται εγκεκριμένη εντολή απελευθέρωσης.

Η σειρά καλύπτει δηλωμένα Ασφαλή Όρια Φορτίου από 200 έως 600 kN και ακολουθεί την ονομασία τύπου ελατηρίου CB*3064-79. Η επιλογή πρέπει να λαμβάνει υπόψη την έλξη του πρυμνοδέτη του σκάφους, το MBL της γραμμής ρυμούλκησης, τη γεωμετρία ρυμούλκησης, τη δυναμική φόρτιση, τις διαστάσεις του συνδέσμου του γάντζου, το κατάστρωμα στήριξης, τη διάταξη του συστήματος απελευθέρωσης και τη βάση δοκιμών ειδικά για το έργο. Η απελευθέρωση υπό φορτίο πρέπει να επιβεβαιώνεται από τον εγκεκριμένο σχεδιασμό και τη διαδικασία δοκιμών με μάρτυρα. δεν πρέπει να υποτίθεται μόνο από την ονομασία του προϊόντος.

Γρήγορες Προδιαγραφές

• Εύρος Ασφαλούς Ορίου Φορτίου: 200 / 300 / 400 / 600 kN → τέσσερις ονομασίες για την αντιστοίχιση διαφορετικών εργασιών ρυμούλκησης ρυμουλκών και σκαφών εργασίας.
• Διάταξη απελευθέρωσης: πνευματικός τηλεχειρισμός + τοπική χειροκίνητη απελευθέρωση → παρέχει ευελιξία λειτουργίας και χειροκίνητο εφεδρικό σύστημα στον σταθμό του γάντζου.
• Πίεση παροχής αέρα: 0,6-0,8 MPa → το πνευματικό σύστημα του σκάφους και τα εξαρτήματα ελέγχου πρέπει να ταιριάζουν με το εγκεκριμένο κύκλωμα απελευθέρωσης.
• Τύπος: γάντζος ρυμούλκησης τύπου ελατηρίου σύμφωνα με το CB*3064-79 → η ακριβής κατασκευή και λειτουργία του ελατηρίου πρέπει να ακολουθεί το εγκεκριμένο σχέδιο GA και το σχέδιο μηχανισμού.
• Επιλογές υλικών: μαλακός χάλυβας ή χάλυβας C-Mn → οι ακριβείς ποιότητες, η θερμική επεξεργασία, το υλικό του πείρου/του δακτυλίου και η ιχνηλασιμότητα επιβεβαιώνονται από την προδιαγραφή του έργου.
• Προετοιμασία επιφάνειας: καθαρισμός με εκτοξευόμενο υλικό Sa 2½ + μία στρώση εποξειδικού αστάρι εργοστασίου → το τελικό σύστημα επίστρωσης ολοκληρώνεται σύμφωνα με την προδιαγραφή βαφής του σκάφους.
• Επιλογές δοκιμών: πρωτότυπο, δοκιμή θραύσης, SWL/δοκιμή αντοχής και δοκιμές λειτουργίας → ο εφαρμοστέσιμος τύπος δοκιμής, η τιμή φορτίου, ο χρόνος διατήρησης και το πεδίο παρακολούθησης συμφωνούνται πριν από την παραγωγή.
• Πεδίο πιστοποιητικού: τεκμηρίωση κατασκευαστή ή επιθεώρηση κλάσης → διαθέσιμο σύμφωνα με τις απαιτήσεις του έργου και υπό την προϋπόθεση έγκρισης σχεδίων και διάταξης επιθεώρησης.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Εντολής

Βήμα 1: Επιβεβαιώστε το απαιτούμενο SWL: 200, 300, 400 ή 600 kN. Η επιλογή πρέπει να βασίζεται στην εγκεκριμένη ανάλυση φορτίου ρυμούλκησης και όχι μόνο στην έλξη του πρυμνοδέτη του σκάφους.

Βήμα 2: Παρέχετε την κατασκευή της γραμμής ρυμούλκησης, τη διάμετρο, το MBL, τις διαστάσεις του συνδέσμου ή του κρίκου ρυμούλκησης, τις αναμενόμενες γωνίες προσβολής, το ύψος του σημείου ρυμούλκησης και τη συνήθη διάταξη ρυμούλκησης.

Βήμα 3: Επιβεβαιώστε την πνευματική απομακρυσμένη απελευθέρωση, την τοπική χειροκίνητη απελευθέρωση, τον απαιτούμενο σταθμό ελέγχου, την πίεση παροχής αέρα, τη διεπαφή σωληνώσεων, τις απαιτήσεις ένδειξης/συναγερμού και τη συμπεριφορά μετά την απώλεια παροχής αέρα.

Βήμα 4: Επιβεβαιώστε τις ακριβείς ποιότητες χάλυβα, τα υλικά του σώματος του γάντζου και του πείρου, τη θερμική επεξεργασία, το πεδίο NDE, την προστασία από τη διάβρωση, τα σημεία λίπανσης και τις απαιτήσεις ανταλλακτικών.

Βήμα 5: Καθορίστε τη βάση δοκιμών: δοκιμή πρωτοτύπου ή θραύσης, δοκιμή αντοχής/SWL παραγωγής, δοκιμή λειτουργίας, δοκιμή απελευθέρωσης υπό φορτίο, χρόνο διατήρησης, κριτήρια αποδοχής και σημεία παρακολούθησης κλάσης.

Βήμα 6: Παρέχετε τον τύπο του σκάφους, τη θέση εγκατάστασης, το σχέδιο του καταστρώματος στήριξης, την ποσότητα, την εταιρεία ταξινόμησης, τα απαιτούμενα πιστοποιητικά, τον προορισμό και το χρονοδιάγραμμα παράδοσης.

Δομή

Σώμα γάντζου τύπου ελατηρίου | Γάντζος και μηχανισμός ασφάλισης | Πνευματικός κύλινδρος απελευθέρωσης | Τοπική χειροκίνητη συσκευή απελευθέρωσης | Διεπαφή συνδέσμου ρυμούλκησης | Βάση στήριξης | Πείροι, δακτύλιοι και σημεία λίπανσης | Διεπαφές ελέγχου και ένδειξης

Πλεονεκτήματα Απελευθέρωσης Ρυμούλκησης, Εγκατάστασης και Ποιότητας

• Η πνευματική απομακρυσμένη απελευθέρωση επιτρέπει την έναρξη της εντολής απελευθέρωσης από μια εγκεκριμένη θέση ελέγχου, ενώ η τοπική χειροκίνητη συσκευή παρέχει μια ξεχωριστή μέθοδο λειτουργίας στον σταθμό του γάντζου.
• Η ονομασία του γάντζου συνδέεται με την πλήρη διαδρομή φορτίου, συμπεριλαμβανομένου του συνδέσμου ρυμούλκησης, του σώματος του γάντζου, των μερών περιστροφής και ασφάλισης, της δομής βάσης, του καταστρώματος στήριξης, των συγκολλήσεων ή των μπουλονιών και των επιτρεπόμενων κατευθύνσεων ρυμούλκησης.
• Η ονομασία τύπου ελατηρίου διατηρείται από την παρεχόμενη τυπική αναφορά. Η πραγματική διάταξη ελατηρίου, η διαδρομή, η προφόρτιση και η μέθοδος συντήρησης πρέπει να επαληθεύονται από το σχέδιο του μηχανισμού και όχι να υπονοούνται στο περιεχόμενο του ιστότοπου.
• Η δοκιμή λειτουργίας πρέπει να επαληθεύει την ασφάλιση, την απελευθέρωση, την επαναφορά, τη χειροκίνητη λειτουργία, την πνευματική ενεργοποίηση, την απόκριση ελέγχου και τις λειτουργίες ένδειξης πριν από την παράδοση και μετά την εγκατάσταση.
• Ο καθαρισμός με εκτοξευόμενο υλικό και το εποξειδικό αστάρι εργοστασίου παρέχουν μια ελεγχόμενη βάση για το τελικό σύστημα θαλάσσιας επίστρωσης. η συμβατότητα της επίστρωσης και το πάχος ξηρού φιλμ παραμένουν ειδικά για το έργο.
• Οι δοκιμές φορτίου και απελευθέρωσης πρέπει να χρησιμοποιούν εγκεκριμένο εξάρτημα και κατεύθυνση φορτίου. Η μόνιμη παραμόρφωση, η κατάσταση του μηχανισμού, η απόδοση απελευθέρωσης και τα κριτήρια επιθεώρησης μετά τη δοκιμή πρέπει να ορίζονται στο ITP.
• Ο σχεδιαστής του σκάφους ή το ναυπηγείο πρέπει να επαληθεύει την τοπική αντοχή του καταστρώματος, τη δομή στήριξης, τις λεπτομέρειες ευαίσθητες στην κόπωση, την πρόσβαση για λειτουργία και μια σαφή διαδρομή διαφυγής της γραμμής ρυμούλκησης μετά την απελευθέρωση.

Προσαρμοσμένα Χαρακτηριστικά

• Εύρος SWL: 200-600 kN → επιλέξτε το μοντέλο από την εγκεκριμένη βάση φορτίου ρυμούλκησης και τη διάταξη του σκάφους.
• Τυπική Αναφορά: CB*3064-79 → η εφαρμοσιμότητα, η κατάσταση αναθεώρησης και η αποδοχή του έργου πρέπει να επιβεβαιωθούν πριν από την παραγγελία.
• Λειτουργία Απελευθέρωσης: Πνευματική απομακρυσμένη + χειροκίνητη τοπική απελευθέρωση → η φιλοσοφία ελέγχου και η εφεδρική διάταξη καθορίζονται από το έργο του σκάφους.
• Πίεση Αέρα: 0,6-0,8 MPa → επιβεβαιώνει το δηλωμένο εύρος παροχής του κυλίνδρου, όχι την ονομασία φορτίου ρυμούλκησης.
• Υλικό: Μαλακός χάλυβας / χάλυβας C-Mn → οι ακριβείς ποιότητες και το χρονοδιάγραμμα υλικών για συγκεκριμένα εξαρτήματα πρέπει να επιβεβαιωθούν.
• Δοκιμές: Πρωτότυπο / δοκιμή θραύσης / SWL / λειτουργίας → το πεδίο των τακτικών και τύπου δοκιμών πρέπει να διαχωρίζεται στην προδιαγραφή αγοράς.
• Επεξεργασία Επιφάνειας: Sa 2½ + εποξειδικό αστάρι εργοστασίου → το τελικό τελειώμα, το χρώμα, το DFT και η συντήρηση είναι ειδικά για την παραγγελία.
• Προσαρμογή: Σύστημα ελέγχου, διαστάσεις διεπαφής, επίστρωση και πεδίο πιστοποιητικού → υπόκειται σε μηχανική αναθεώρηση και εγκεκριμένα σχέδια.

Πώς Λειτουργεί

Ο σύνδεσμος ή ο κρίκος ρυμούλκησης τοποθετείται στον γάντζο → Ο μηχανισμός ασφάλισης εμπλέκεται πλήρως και υποδεικνύεται → Το φορτίο ρυμούλκησης μεταφέρεται μέσω του σώματος του γάντζου και της βάσης του σκάφους → Η πνευματική ή η τοπική χειροκίνητη εντολή απελευθέρωσης ενεργοποιεί τον μηχανισμό απελευθέρωσης → Η κατάσταση συγκράτησης αποσυνδέεται και η σύνδεση ρυμούλκησης απομακρύνεται από τον γάντζο κατά μήκος της εγκεκριμένης διαδρομής απελευθέρωσης

Εφαρμογές

Λιμενικά ρυμουλκά | Σκάφη παράκτιας ρυμούλκησης | Πλωτά ρυμουλκά εσωτερικών υδάτων | Σκάφη εργασίας | Σκάφη διάσωσης και εξυπηρέτησης | Ρυμούλκηση υποβοήθησης πλοίων | Χειρισμός πλωτών φορτηγίδων | Έργα νέων κατασκευών και αντικατάστασης εξοπλισμού ρυμούλκησης

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιητικά υλικών, αρχεία NDE, αναφορές δοκιμών φορτίου, αρχεία δοκιμών λειτουργίας και επιθεώρηση κλάσης μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου. Η έγκριση ταξινόμησης και η παρακολούθηση από επιθεωρητή δεν περιλαμβάνονται από προεπιλογή και πρέπει να επιβεβαιωθούν πριν από την προσφορά.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Σχέδια & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Μπορεί ο γάντζος ρυμούλκησης να απελευθερωθεί ενώ φέρει το πλήρες SWL του;

Α1: Μόνο όταν ο εγκεκριμένος σχεδιασμός, το πνευματικό σύστημα, η δύναμη απελευθέρωσης, η κατεύθυνση φορτίου και η διαδικασία δοκιμών με μάρτυρα επιβεβαιώνουν την απελευθέρωση σε αυτό το φορτίο. Ο ιστότοπος δεν πρέπει να κάνει μια άνευ όρων δήλωση πλήρους απελευθέρωσης SWL χωρίς το σχετικό αρχείο δοκιμών.

Ε2: Πώς πρέπει να επιλεγούν τα μοντέλα 200, 300, 400 και 600 kN;

Α2: Επιλέξτε από το απαιτούμενο φορτίο ρυμούλκησης, το MBL της γραμμής ρυμούλκησης, τους δυναμικούς παράγοντες και τους παράγοντες κρούσης, την έλξη του πρυμνοδέτη του σκάφους, τις γωνίες προσβολής της γραμμής ρυμούλκησης, τις διαστάσεις του συνδέσμου ρυμούλκησης, τη γεωμετρία του γάντζου, την αντοχή της βάσης και τις απαιτήσεις κλάσης. Η έλξη του πρυμνοδέτη από μόνη της δεν αποτελεί πλήρη βάση επιλογής.

Ε3: Ποιες δοκιμές και πιστοποιητικά πρέπει να καθοριστούν;

Α3: Επιβεβαιώστε εάν η παραγγελία απαιτεί δοκιμή τύπου/πρωτοτύπου ή καταστροφική δοκιμή θραύσης, δοκιμή αντοχής/SWL παραγωγής, δοκιμή απελευθέρωσης υπό φορτίο, δοκιμή λειτουργίας χωρίς φορτίο, NDE, ιχνηλασιμότητα υλικών, ελέγχους συστήματος ελέγχου και παρακολούθηση κλάσης. Οι ακριβείς πολλαπλασιαστές φορτίου και τα κριτήρια αποδοχής πρέπει να συμφωνηθούν πριν από την παραγωγή.
