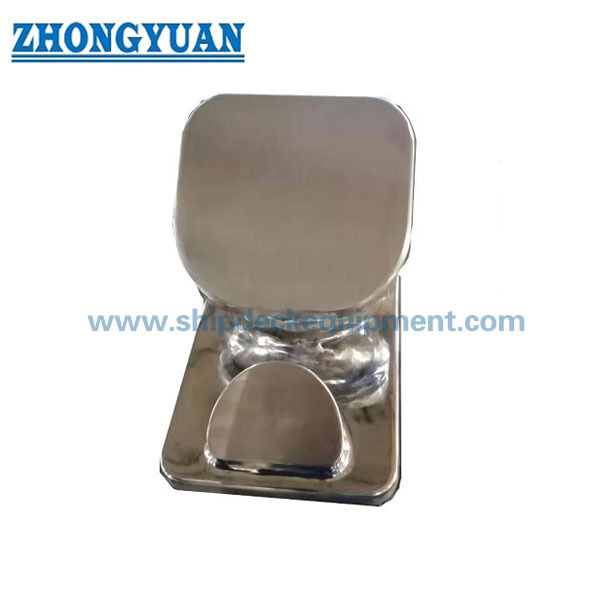

6 ιντσών γυαλιστερό σταθερό ρυμουλκούμενο από ανοξείδωτο χάλυβα για εσωτερικές φορτηγίδες και εργασιακές βάρκες

Τσοκ ρυμούλκησης από γυαλισμένο ανοξείδωτο ατσάλι 6 ιντσών για πλωτές φορτηγίδες και σκάφη εργασίας

Επισκόπηση προϊόντος
Το γυαλισμένο τσοκ ρυμούλκησης από ανοξείδωτο ατσάλι 6 ιντσών είναι ένας οδηγός σχοινιού ρυμούλκησης τοποθετημένος στο κατάστρωμα, σχεδιασμένος για φορτηγίδες ποταμών, φορτηγίδες δεξαμενών, ρυμουλκά και σκάφη εργασίας που λειτουργούν στα εσωτερικά ύδατα της Αμερικής και στις διαδρομές εξυπηρέτησης που συνδέονται με τον Κόλπο. Το σταθερό χυτό σώμα του παρέχει ελεγχόμενη διαδρομή σχοινιού, ενώ οι καμπύλες γυαλισμένες επιφάνειες εργασίας βοηθούν στη μείωση της αιχμηρής επαφής, της τριβής και της τοπικής ζημιάς του σχοινιού κατά τη διάρκεια εργασιών ρυμούλκησης, ευθυγράμμισης και χειρισμού φορτηγίδων.
Αυτό το μοντέλο παρέχεται σε διαμόρφωση 6 ιντσών με δηλωμένο Ασφαλές Όριο Φορτίου 75 T. Η επιλογή πρέπει επίσης να λαμβάνει υπόψη την κατασκευή και τη διάμετρο του σχοινιού ρυμούλκησης, το MBL του σχοινιού, τις αναμενόμενες γωνίες προσβολής, την κατεύθυνση του φορτίου, το θεμέλιο του καταστρώματος, τις λεπτομέρειες συγκόλλησης και τη βάση εγκεκριμένων δοκιμών. Διατίθεται επίσης διαμόρφωση 10 ιντσών, αλλά οι διαστάσεις και η ονομαστική τιμή φορτίου της είναι διαφορετικές και πρέπει να αντιμετωπίζονται ως ξεχωριστό μοντέλο.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: σταθερό τσοκ ρυμούλκησης από ανοξείδωτο ατσάλι → καθοδηγεί το σχοινί ρυμούλκησης μέσω μιας καθορισμένης διαδρομής στο επίπεδο του καταστρώματος χωρίς κινούμενους κυλίνδρους.
• Ονομαστικό μέγεθος: 6 ίντσες → εμπορική ονομασία μεγέθους· επιβεβαιώστε τις πραγματικές διαστάσεις ανοίγματος και Α-G έναντι του εγκεκριμένου σχεδίου.
• Ασφαλές Όριο Φορτίου: 75 T → ισχύει μόνο για την επιβεβαιωμένη κατεύθυνση φορτίου, το θεμέλιο εγκατάστασης και τη βάση εγκεκριμένης ονομαστικής τιμής.
• Υλικό: χυτό ανοξείδωτο ατσάλι SUS304 → η ακριβής ποιότητα χύτευσης, το πρότυπο υλικού, η χημική σύσταση και οι μηχανικές ιδιότητες πρέπει να επαληθευτούν από το MTC.
• Διαδικασία χύτευσης: τεχνολογία χύτευσης με πυριτικό διάλυμα → υποστηρίζει μια ενιαία χυτή μορφή και ελεγχόμενη γεωμετρία επαφής με το σχοινί.
• Επιφανειακή επεξεργασία: υψηλή γυαλάδα / καθρέφτης γυαλάδα → οι λείες επιφάνειες εργασίας σχοινιού βοηθούν στη μείωση της τριβής και απλοποιούν την οπτική επιθεώρηση.
• Επιλογές επιθεώρησης: ακτινογραφική εξέταση και δοκιμή εφελκυσμού → το πεδίο εφαρμογής, τα κριτήρια αποδοχής, τα σημεία παρακολούθησης και η αναφορά συμφωνούνται πριν από την παραγωγή.
• Επιλογές σειράς: 6 ίντσες και 10 ίντσες → οι διαστάσεις και το SWL διαφέρουν· οι δύο εκδόσεις δεν είναι εναλλάξιμες μόνο με το όνομα μεγέθους.

Κύριες τεχνικές παράμετροι


Οδηγός επιλογής & ερωτήσεων
Βήμα 1: Επιβεβαιώστε την απαιτούμενη έκδοση: 6 ίντσες ή 10 ίντσες, μαζί με το σχέδιο αναφοράς ή το υπάρχον μοντέλο τσοκ. Μην επιλέγετε μόνο με την ονομασία ιντσών.
Βήμα 2: Παρέχετε τον τύπο, την κατασκευή, τη διάμετρο, το MBL του σχοινιού ρυμούλκησης, την αναμενόμενη τάση λειτουργίας και τις κανονικές γωνίες προσβολής σε κάτοψη και όψη.
Βήμα 3: Επιβεβαιώστε την απαιτούμενη μονάδα SWL, την κύρια κατεύθυνση φορτίου, τη μέγιστη πλευρική γωνία, τη θέση στο κατάστρωμα, την πλάκα θεμελίωσης, την περιβάλλουσα ενίσχυση και τη διάταξη συγκόλλησης.
Βήμα 4: Επιβεβαιώστε την ακριβή ποιότητα χυτού ανοξείδωτου ατσάλι και το πρότυπο υλικού, συμπεριλαμβανομένου του εάν το έργο απαιτεί αναγνώριση υλικού SUS, ASTM/UNS, EN ή εγκεκριμένη από κλάση.
Βήμα 5: Ορίστε την επιφανειακή επεξεργασία, την έκταση RT και το επίπεδο αποδοχής, την τιμή δοκιμής εφελκυσμού ή δοκιμής αντοχής, την επιθεώρηση παρακολούθησης, την ιχνηλασιμότητα υλικού και το πεδίο πιστοποιητικού.
Βήμα 6: Παρέχετε τον τύπο σκάφους, την ποσότητα, το σχέδιο εγκατάστασης ή φωτογραφίες, τις απαιτήσεις της νηογνώμονα, τον προορισμό παράδοσης και τον απαιτούμενο χρόνο παράδοσης.

Δομή
Ενιαίο χυτό σώμα από ανοξείδωτο ατσάλι | Σταθερή βάση στήριξης στο κατάστρωμα | Καμπύλο κανάλι εργασίας σχοινιού | Μπροστινοί και πίσω ώμοι οδηγού | Επιφάνειες επαφής υψηλής γυαλάδας | Ενισχυμένο θεμέλιο σκάφους από το ναυπηγείο

Πλεονεκτήματα ρυμούλκησης, χύτευσης και εγκατάστασης

• Το σταθερό κανάλι ελέγχει τη διαδρομή του σχοινιού ρυμούλκησης και παρέχει μια ομαλή αλλαγή κατεύθυνσης όπου το σχοινί περνάει από την άκρη του καταστρώματος ή τον σταθμό ρυμούλκησης.
• Οι στρογγυλεμένες και γυαλισμένες επιφάνειες εργασίας μειώνουν την αιχμηρή τοπική επαφή και βοηθούν στον περιορισμό της τριβής, της σύνθλιψης και της συσσώρευσης θερμότητας σε συνθετικά ή συρμάτινα σχοινιά ρυμούλκησης.
• Η ενιαία χυτή μορφή μειώνει τις κατασκευασμένες ενώσεις εντός της διαδρομής του σχοινιού· η ακεραιότητα της χύτευσης και το υπόλοιπο πάχος τοιχώματος μετά το τρίψιμο παραμένουν βασικά σημεία αποδοχής.
• Η δοκιμή RT και η δοκιμή εφελκυσμού μπορούν να συμπεριληφθούν στο σχέδιο επιθεώρησης και δοκιμών όταν απαιτείται, με τη ζώνη εξέτασης και τα κριτήρια αποδοχής να συμφωνούνται πριν από την παραγωγή.
• Η ονομαστική τιμή του τσοκ εξαρτάται από την πλήρη διαδρομή φορτίου. Η πλάκα καταστρώματος, το θεμέλιο, η ενίσχυση, το μέγεθος συγκόλλησης, το μήκος συγκόλλησης και η κατεύθυνση του φορτίου πρέπει να επαληθεύονται από τον σχεδιαστή του σκάφους ή το ναυπηγείο.
• Για υφάλμυρο νερό, θαλασσινό νερό, χημική έκθεση ή υπηρεσία φορτηγίδων δεξαμενών, η τελική ποιότητα ανοξείδωτου ατσάλι και η απαίτηση καθαρισμού/παθητικοποίησης πρέπει να επανεξεταστούν σε σχέση με το περιβάλλον λειτουργίας.

Προσαρμοσμένα χαρακτηριστικά

• Ονομαστικό μέγεθος: 6 ίντσες → προσδιορίζει αυτήν τη διαμόρφωση, αλλά δεν αντικαθιστά την επαλήθευση του σχεδίου διαστάσεων.
• Ασφαλές Όριο Φορτίου: 75 T → η ονομαστική τιμή του έργου πρέπει να επιβεβαιωθεί με τη μονάδα βάσης, την κατεύθυνση φορτίου, το θεμέλιο και το εγκεκριμένο αρχείο δοκιμών.
• Υλικό: Χυτό ανοξείδωτο ατσάλι SUS304 → η ακριβής ποιότητα χύτευσης και το ισχύον πρότυπο πρέπει να αναγράφονται στο πιστοποιητικό υλικού.
• Επιφάνεια εργασίας σχοινιού: Υψηλή γυαλάδα / καθρέφτης γυαλάδα → η λεία επεξεργασία επικεντρώνεται στην πραγματική διαδρομή επαφής του σχοινιού.
• Επιθεώρηση: RT και δοκιμή εφελκυσμού → η έκταση της επιθεώρησης, η δοκιμαστική φόρτιση, τα κριτήρια αποδοχής και η απαίτηση παρακολούθησης είναι ειδικές για την παραγγελία.
• Εγκατάσταση: Σταθερή διάταξη καταστρώματος → η συγκόλληση και η ενίσχυση του καταστρώματος αποτελούν μέρος της δομής του σκάφους και απαιτούν μηχανική επιβεβαίωση.
• Σχετικό μοντέλο: Τσοκ 10 ιντσών → χρησιμοποιεί διαφορετικές διαστάσεις και SWL και πρέπει να αναφέρεται ως ξεχωριστή διαμόρφωση.

Πώς λειτουργεί
Το σχοινί ρυμούλκησης πλησιάζει το τσοκ → Το σχοινί εισέρχεται στο γυαλισμένο σταθερό κανάλι → Οι καμπύλες επιφάνειες επαφής καθοδηγούν και συγκρατούν τη διαδρομή του σχοινιού → Η δύναμη ρυμούλκησης μεταφέρεται μέσω του χυτού σώματος και της βάσης στήριξης → Η ενισχυμένη δομή του καταστρώματος κατανέμει το φορτίο στο σκάφος

Εφαρμογές
Αμερικανικές εσωτερικές φορτηγίδες ξηρού χύδην φορτίου | Φορτηγίδες δεξαμενών | Ρυμουλκά και σκάφη ώθησης | Λιμενικά και ποτάμια σκάφη εργασίας | Εργασίες ευθυγράμμισης | Σταθμοί ρυμούλκησης και χειρισμού φορτηγίδων | Έργα νέων κατασκευών και αντικαταστάσεων

Πιστοποιήσεις & Πλεονεκτήματα
Πιστοποίηση υλικού, αρχεία NDE, τεκμηρίωση δοκιμής εφελκυσμού, και επιθεώρηση κλάσης μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου και δεν περιλαμβάνονται από προεπιλογή.
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

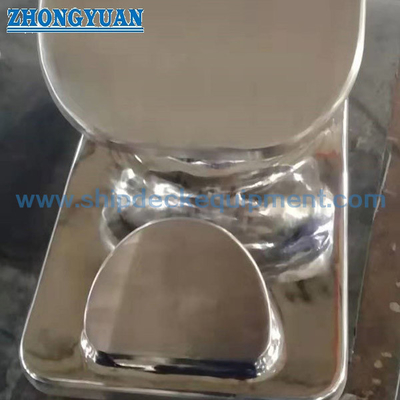

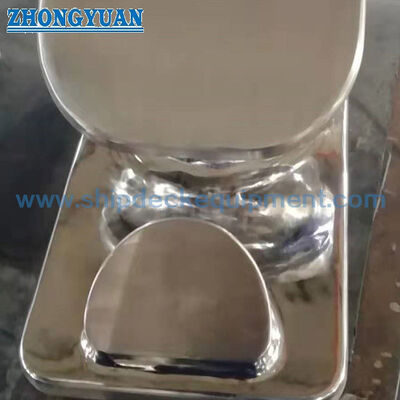

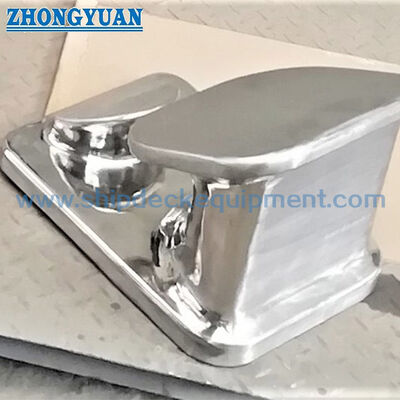

Σχέδιο & Φωτογραφίες


Συχνές Ερωτήσεις
Ε1: Πώς πρέπει να επιλέγονται οι εκδόσεις 6 ιντσών και 10 ιντσών;
Α1: Επιλέξτε με βάση το εγκεκριμένο σχέδιο, τη διάμετρο και την κατασκευή του σχοινιού ρυμούλκησης, το MBL του σχοινιού, το απαιτούμενο SWL, την κατεύθυνση του φορτίου, τον διαθέσιμο χώρο στο κατάστρωμα και τη διάταξη θεμελίωσης. Η ονομασία ιντσών από μόνη της δεν καθορίζει την ονομαστική τιμή.
Ε2: Ισχύει το SWL 75 T σε κάθε κατεύθυνση ρυμούλκησης;
Α2: Όχι. Η ονομαστική τιμή πρέπει να συνδέεται με την εγκεκριμένη κύρια κατεύθυνση φορτίου, την επιτρεπόμενη πλευρική γωνία, το πλήρες θεμέλιο καταστρώματος, τις λεπτομέρειες συγκόλλησης και τη βάση δοκιμής. Διαφορετική γωνία προσβολής ή εγκατάσταση μπορεί να αλλάξει τη δομική απαίτηση.
Ε3: Τι απαιτείται συνήθως για επιθεώρηση ABS ή άλλης κλάσης;
Α3: Το πεδίο εφαρμογής πρέπει να συμφωνηθεί πριν από την παραγωγή και μπορεί να περιλαμβάνει εγκεκριμένο σχέδιο, πιστοποιητικό υλικού, ιχνηλασιμότητα υλικού, διαδικασία και αναφορά NDE, διαδικασία και αποτελέσματα δοκιμής φορτίου, λεπτομέρειες συγκόλλησης ή θεμελίωσης, και παρακολούθηση από επιθεωρητή.
