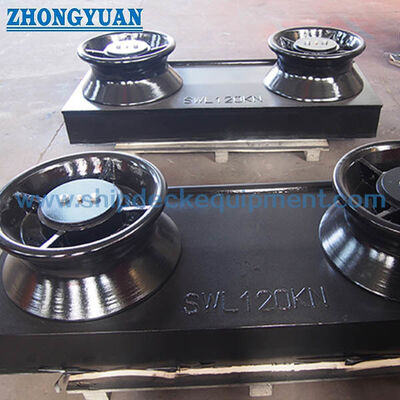

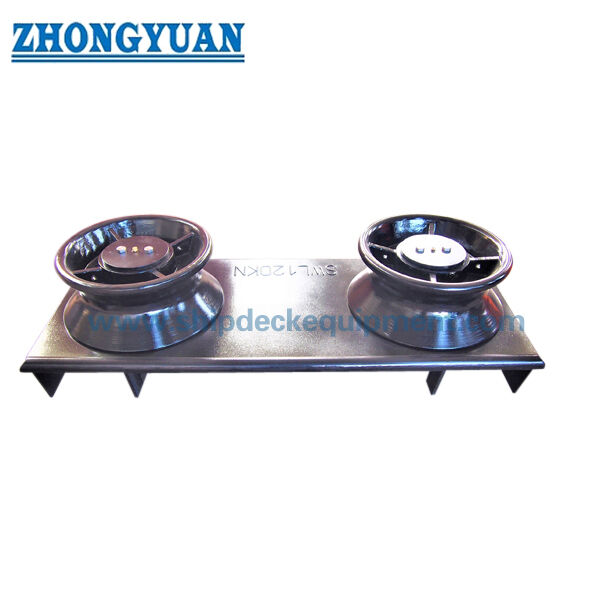

ISO 13767 Shipside 2 Fairlead κυλίνδρων με το ρυμουλκώντας εξοπλισμό σκαφών καθισμάτων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Αριθμό μοντέλου: | Τυποποιημένος και προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | As per quotation |
| Συσκευασία λεπτομέρειες: | Παλέτα ή προσαρμοσμένος |
| Χρόνος παράδοσης: | Σύμφωνα με την προσφορά |
| Όροι πληρωμής: | TT, L/C, κ.λπ. |
| Δυνατότητα προσφοράς: | Ικανοποιήστε τις ανάγκες πελατών |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | ISO 13767-2012, κύλινδρος ο τυποποιημένος ISO 13755 | Τύπος: | τύπος κυλίνδρων 2roller type/3 |
|---|---|---|---|
| Διάμετροι κυλίνδρων: | 150~500mm | Κύλινδρος αριθ.: | 2/3 κυλίνδρων |
| Βάρος κυλίνδρων: | 126~1618kg | Υλικά: | Ήπιος χάλυβας, γ-ΜΝ χάλυβας, ανοξείδωτο, πετώντας χάλυβας, κονδυλώδης χυτοσίδηρος |
| Επεξεργασία επιφάνειας: | η αμμόστρωση S2.5 + ένα στρώμα του εποξικού εγχυτήρα καταστημάτων, που γαλβανίστηκε, γυάλισε, προσαρ | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, κ.λπ. |
Περιγραφή προϊόντων
ISO 13767 Shipside 2 Fairlead κυλίνδρων με το ρυμουλκώντας εξοπλισμό σκαφών καθισμάτων
Περιγραφή:
Ο ISO 13767 Shipside 2 Fairlead κυλίνδρων με το κάθισμα χρησιμοποιείται για τον οδηγό του σχοινιού πρόσδεσης των σκαφών. Ανάλογα με την κατασκευή, fairleads κυλίνδρων πρόκειται να ταξινομηθούν ως ακολουθίες δύο τύπων: τύπος 2 κυλίνδρων τύπος 3 κυλίνδρων. Τα υλικά των συστατικών πρόκειται να χρησιμοποιηθούν για την κατασκευή fairleads κυλίνδρων: Κάθισμα - Weldable πιάτα χάλυβα που έχουν ένα σημείο παραγωγής περισσότερο από 235 N/mm2.
Κύριες τεχνικές προδιαγραφές:
- Τεχνικό πρότυπο: ISO 13767-2012, κύλινδρος ο τυποποιημένος ISO 13755
- Τύπος: τύπος κυλίνδρων 2roller type/3
- Διάμετροι κυλίνδρων: 150~500mm
- Κύλινδρος αριθ.: 2/3 κυλίνδρων
- Βάρος κυλίνδρων: 126~1618kg
- Υλικά: Ήπιος χάλυβας, γ-ΜΝ χάλυβας, ανοξείδωτο, πετώντας χάλυβας, κονδυλώδης χυτοσίδηρος
- Επεξεργασία επιφάνειας: η αμμόστρωση S2.5 + ένα στρώμα του εποξικού εγχυτήρα καταστημάτων, που γαλβανίστηκε, γυάλισε, προσαρμοσμένη επεξεργασία επιφάνειας διαθέσιμη.
- Πιστοποιητικά ταξινόμησης: CCS, NK, BV, ABS, dnv-GL, LR, KR, IRS, RS, κ.λπ.
- Μπορέστε να προσαρμοστείτε
Κύριες τεχνικές παράμετροι:
|
Ονομαστικό μέγεθος Dn |
2-κύλινδρος τύπος | 3-κύλινδρος τύπος |
λ1 |
λ2 |
Π |
SWL | |||||
|
λ |
W |
λ |
W |
=90 | =20 | ||||||
| (kN) | (τόνος) | (kN) | (τόνος) | ||||||||
| 150 | 570 | 770 | 870 | 1 070 | 300 | 135 | 200 | 260 | 26 | 186 | 19 |
| 200 | 740 | 990 | 1140 | 1390 | 400 | 170 | 250 | 437 | 45 | 314 | 32 |
| 250 | 910 | 1210 | 1410 | 1710 | 500 | 205 | 300 | 574 | 58 | 412 | 42 |
| 300 | 1070 | 1420 | 1670 | 2020 | 600 | 235 | 350 | 710 | 72 | 510 | 52 |
| 350 | 1230 | 1610 | 1930 | 2310 | 700 | 265 | 380 | 1025 | 104 | 736 | 75 |
| 400 | 1400 | 1780 | 2200 | 2580 | 800 | 300 | 380 | 1230 | 125 | 883 | 90 |
| 450 | 1560 | 1940 | 2460 | 2840 | 900 | 330 | 380 | 1571 | 160 | 1128 | 115 |
| 500 | 1720 | 2100 | 2720 | 3100 | 1000 | 360 | 380 | 1913 | 195 | 1373 | 140 |
|
α. είναι η σχετική γωνία των σχοινιών fairlead κυλίνδρων. το β, SWL είναι η μέγιστη εφαρμόσιμη ένταση σχοινιών βασισμένη (=) και (= 2) εκτροπή 16 της κατεύθυνσης σχοινιών από fairlead κυλίνδρων. Το SWLs που παρουσιάζεται στον πίνακα είναι για την αναφορά μόνο. Αυτοί είναι βασισμένοι στις φορτώσεις όπως αναφέρονται στο παράρτημα Α. SWL μπορεί να ρυθμιστεί ανάλογα με τις πραγματικές συνθήκες φόρτωσης, και ο πραγματικός χαρακτηρισμός πρόκειται να είσαι ανά συμφωνία μεταξύ του χρήστη και του κατασκευαστή. γ. το Π και το W είναι για την αναφορά. Το ανοίγοντας μέγεθος στο κοχύλι ή το πρόχωμα πρόκειται να είσαι καθορισμένη εξέταση το διάστημα του κυλίνδρου. |
|||||||||||
| Ονομαστικός μέγεθος Dn |
Α | Β | Γ | Ρ | δ τύπος Α & Β |
δ τύπος Γ |
h1 | T1 | T2 | Συγκόλληση Μήκος ποδιών Z1 |
Συγκόλληση Μήκος ποδιών Z2 |
Συγκόλληση Μήκος ποδιών Z3 |
Υπολογισμένος (κλ) 2 κύλινδροι τύπος |
Υπολογισμένος (κλ) 3 κύλινδροι τύπος |
| 150 | 145 | 165 | 50 | 20 | 71,5 | 81,5 | 100 | 10 | 12 | 8 | 5 | 8 | 126 | 171 |
| 200 | 182 | 200 | 50 | 20 | 93,5 | 102,5 | 100 | 12 | 14 | 10 | 6 | 10 | 191 | 265 |
| 250 | 225 | 235 | 50 | 25 | 113,5 | 119,5 | 100 | 15 | 16 | 11 | 7,5 | 12 | 286 | 404 |
| 300 | 256 | 265 | 50 | 25 | 128,5 | 130,5 | 125 | 16 | 18 | 12 | 8 | 13 | 367 | 525 |
| 350 | 296 | 295 | 50 | 30 | 145,5 | 152,5 | 125 | 21 | 24 | 15 | 10,5 | 17 | 569 | 820 |
| 400 | 333 | 330 | 70 | 30 | 154,5 | 164,5 | 150 | 23 | 26 | 17 | 11,5 | 18 | 719 | 1048 |
| 450 | 371 | 360 | 70 | 35 | 167,5 | 179,5 | 150 | 26 | 28 | 20 | 13 | 21 | 912 | 1339 |
| 500 | 402 | 390 | 70 | 35 | 178,5 | 195,5 | 150 | 27 | 32 | 23 | 13,5 | 22 | 1097 | 1618 |
Τα σχέδια του ISO 13767 Fairlead 2 κύλινδροι 3 κυλίνδρων Shipside Fairlead κυλίνδρων με τη βάση στέλνουν το ρυμουλκώντας εξοπλισμό
