Τύπος του ISO 13713 ένας πετώντας ρυμουλκώντας εξοπλισμός πλοίων υποστηριγμάτων πρόσδεσης χάλυβα τοποθετημένος κατάστρωμα
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Αριθμό μοντέλου: | Τυποποιημένος και προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | As per quotation |
| Συσκευασία λεπτομέρειες: | Παλέτα ή προσαρμοσμένος |
| Χρόνος παράδοσης: | Σύμφωνα με την προσφορά |
| Όροι πληρωμής: | TT, L/C, κ.λπ. |
| Δυνατότητα προσφοράς: | Ικανοποιήστε τις ανάγκες πελατών |
|
Λεπτομερής ενημέρωση |
|||
| Πρότυπα: | ISO 13713-2020 | Τύπος: | Α γέφυρα που τοποθετείται |
|---|---|---|---|
| Σειρά SWL: | 36-140T | Υλικά: | Ο πετώντας γ-ΜΝ χάλυβας, πετώντας ανοξείδωτο, μπορεί επίσης να παρέχει τον ειδικό χάλυβα για τον παγ |
| Βάρος: | 73 σε 396kg | Επεξεργασία επιφάνειας: | η αμμόστρωση S2.5 + ένα στρώμα του εποξικού εγχυτήρα καταστημάτων, γυαλισμένο ανοξείδωτο, προσάρμοσε |
| Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS | ||
Περιγραφή προϊόντων

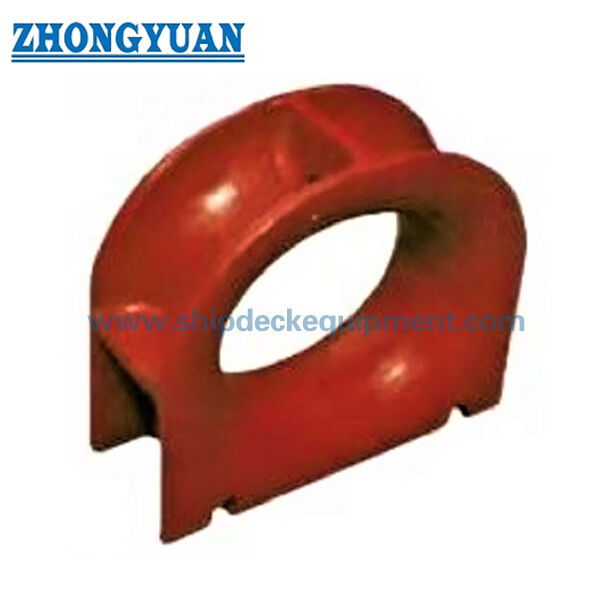

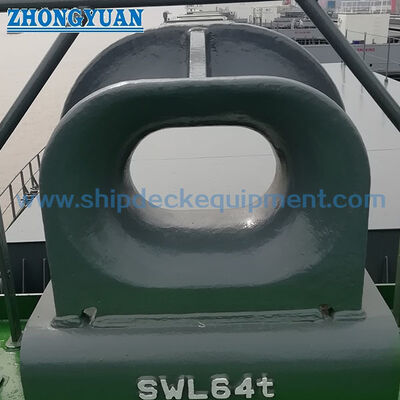

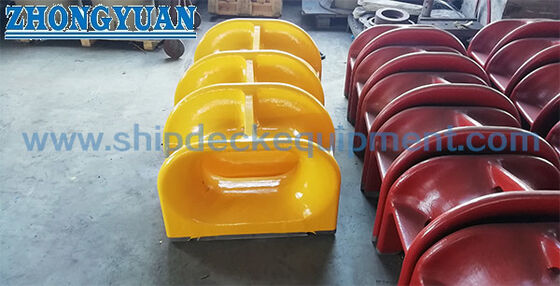

Τύπος του ISO 13713 ένας πετώντας ρυμουλκώντας εξοπλισμός πλοίων υποστηριγμάτων πρόσδεσης χάλυβα τοποθετημένος κατάστρωμα
Περιγραφή:
Του ISO 13713 τύπων Α το πετώντας υποστήριγμα πρόσδεσης χάλυβα τοποθετημένο κατάστρωμα γίνεται σύμφωνα με το ISO 13713 τυποποιημένο και είναι ένας τύπος εξοπλισμού πρόσδεσης του πλοίου που εγκαθίσταται στο shipside για να οδηγήσει το σχοινί πρόσδεσης από του σκάφους εσωτερικού στον εξωτερικό. Ο τύπος Α είναι τοποθετημένο γέφυρα υποστήριγμα και μπορεί να ενωθεί στενά άμεσα στην ανώτερη γέφυρα ή να ενωθεί στενά στη συνεδρίαση βάσεων στην κύρια γέφυρα. Τα υποστηρίγματα πρόσδεσης υιοθετούνται κανονικά για τα σκάφη που χρησιμοποιούν το νάυλον ή άλλα συνθετικά σχοινιά παρά τα σχοινιά καλωδίων εξετάζοντας τη μικρή κάμπτοντας αναλογία (για το σχοινί καλωδίων δείτε ISO13729 έκλεισε τα υποστηρίγματα). Η εκτατή δύναμη του σχοινιού μειώνεται ανάλογα με την ακτίνα κάμψεων μέσω του υποστηρίγματος σύμφωνα με τις οδηγίες της κατασκευής σχοινιών. Όλες οι επιφάνειες, συμπεριλαμβανομένης της συγκόλλησης, θα είναι ελεύθερες από οποιεσδήποτε ορατές ρωγμές ή ατέλειες και σε επαφή με τα σχοινιά, θα είναι απαλλαγμένες από την τραχύτητα ή τις παρατυπίες επιφάνειας πιθανή να προκαλέσει τη ζημία στα σχοινιά από το γδάρσιμο. Το υποστήριγμα πρέπει να ντυθεί εξωτερικά με αντιδιαβρωτικό έναν προστατευτικό τελειώνει.
Κύρια τεχνική προδιαγραφή:
1. Πρότυπα: ISO 13713-2020
2. Τύπος: Α Γέφυρα που τοποθετείται
3. Σειρά SWL: 36-140T
4. Υλικά: Ο πετώντας γ-ΜΝ χάλυβας, πετώντας ανοξείδωτο, μπορεί επίσης να παρέχει τον ειδικό χάλυβα για τον παγοθραύστη.
5. Βάρος: 73 σε 396kg
6. Επεξεργασία επιφάνειας: η αμμόστρωση S2.5 + ένα στρώμα του εποξικού εγχυτήρα καταστημάτων, γυαλισμένο ανοξείδωτο, προσάρμοσε την επεξεργασία επιφάνειας διαθέσιμη.
7. Πιστοποιητικά ταξινόμησης: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS
Κύρια τεχνική παράμετρος:
| Ονομαστικό μέγεθος Λ Χ Χ |
I1 | I2 | I3 | Β | H1 | H2 | Ρ | R1 | R2 |
| 250 X 200 | 100 | 250 | 444 | 160 | 377 | 80 | 100 | 197 | 80 |
| 300 X 250 | 110 | 300 | 536 | 200 | 468 | 100 | 125 | 243 | 100 |
| 350 X 250 | 125 | 350 | 608 | 220 | 489 | 110 | 125 | 254 | 110 |
| 400 X 250 | 135 | 400 | 682 | 240 | 511 | 120 | 125 | 266 | 120 |
| 450 X 250 | 150 | 450 | 760 | 260 | 535 | 130 | 125 | 280 | 130 |
| 500 Χ 250A | 175 | 500 | 832 | 280 | 556 | 140 | 125 | 291 | 140 |
| 500 Χ 250B | 175 | 500 | 840 | 280 | 560 | 140 | 125 | 295 | 140 |
| Ονομαστικό μέγεθος Λ Χ Χ |
R3 | R4 | Rs | Τ | T1 | Μήκος α ποδιών συγκόλλησης z1 |
SWL β kN |
SWL β τόνος |
Υπολογισμένο βάρος γ κλ |
| 250 X 200 | 46 | 20 | 15 | 34 | 18 | 8,5 | 353 | 36 | 73 |
| 300 X 250 | 64 | 25 | 20 | 36 | 20 | 9 | 491 | 50 | 121 |
| 350 X 250 | 72 | 30 | 20 | 38 | 20 | 9,5 | 589 | 60 | 151 |
| 400 X 250 | 78 | 30 | 20 | 42 | 23 | 10,5 | 736 | 75 | 200 |
| 450 X 250 | 80 | 30 | 20 | 50 | 28 | 12,5 | 981 | 100 | 280 |
| 500 Χ 250A | 88 | 30 | 20 | 52 | 30 | 13 | 1128 | 115 | 338 |
| 500x 250B | 80 | 30 | 20 | 60 | 36 | 15 | 1373 | 140 | 396 |
| τη μέθοδο συγκόλλησης μπορεί να αλλάξουν βασισμένος στον ίδιους όγκο/τη δύναμη συγκόλλησης. β που το SWLs που παρουσιάζεται είναι για την αναφορά μόνο. Το «SWL» που είναι χαρακτηρισμένο στη συναρμολόγηση μπορεί να ρυθμιστεί ανάλογα με την πραγματική φόρτωση cond1t10ns του σχοινιού πρόσδεσης στο πλαίσιο της συμφωνίας μεταξύ του χρήστη και του κατασκευαστή. Το Γ το υπολογισμένο βάρος (μάζα) είναι για την αναφορά μόνο. |
|||||||||
Σχέδιο του τύπου του ISO 13713 ένας πετώντας χάλυβα τοποθετημένος κατάστρωμα ρυμουλκώντας εξοπλισμός πλοίων υποστηριγμάτων πρόσδεσης ρυμουλκώντας
