Επισκόπηση Προϊόντος

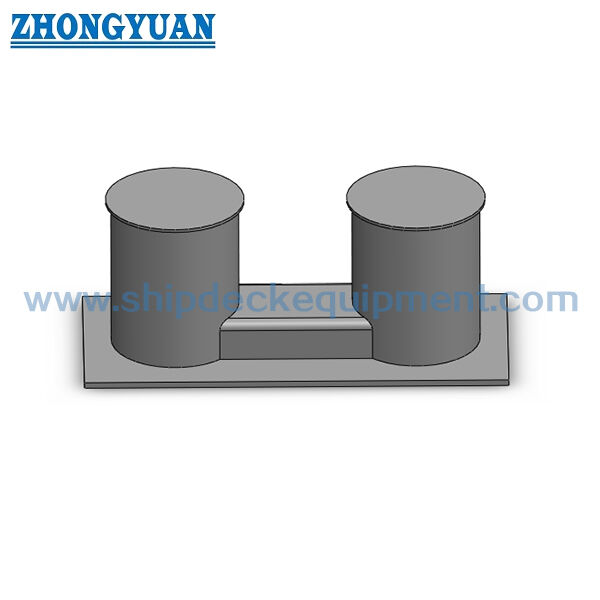

Το χαλύβδινο διπλό κιγκλίδωμα GB/T 554 Τύπου C με στενή βάση είναι ένα συμπαγές συγκολλημένο χαλύβδινο κιγκλίδωμα για διατάξεις πρόσδεσης και ρυμούλκησης πλοίων, όπου η διάταξη του καταστρώματος απαιτεί δύο κάθετα κιγκλιδώματα σε μία κοινή πλάκα βάσης. Χρησιμοποιείται κυρίως σε μικρά σκάφη, πλοία εσωτερικών υδάτων, σκάφη εργασίας, βάρκες και άλλες συμπαγείς θέσεις πρόσδεσης επί του σκάφους, όπου η επιφάνεια επαφής του κιγκλιδώματος, η ενίσχυση του καταστρώματος και η κατεύθυνση καθοδήγησης του σχοινιού πρέπει να ελέγχονται ταυτόχρονα.

Αυτή η σελίδα έχει προετοιμαστεί σύμφωνα με τα παρεχόμενα δεδομένα GB/T 554-2008 Τύπου C για ονομαστικές διαμέτρους από 50 έως 150 mm και τιμές SWL από 13 έως 43 kN. Δημόσιες πληροφορίες προτύπων υποδεικνύουν ότι το GB/T 554-2023 έχει αντικαταστήσει το GB/T 554-2008 και σχετίζεται με συγκολλητά χαλύβδινα κιγκλιδώματα για πλοία ανοιχτής θαλάσσης. Επομένως, το ισχύον πρότυπο του έργου, η ανάγκη αντικατάστασης παλαιού προτύπου και το αν πρέπει να ακολουθηθεί το τελευταίο GB/T 554-2023 ή το ISO 13795:2020 πρέπει να επιβεβαιωθούν πριν από την τελική προσφορά.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Χαλύβδινο διπλό κιγκλίδωμα με στενή βάση → συμπαγής διάταξη δύο κιγκλιδωμάτων για θέσεις πρόσδεσης επί του σκάφους και ελαφριά ρυμούλκηση.
• Πρότυπο και τύπος: GB/T 554-2008 Τύπος C σύμφωνα με τα παρεχόμενα δεδομένα → κατάλληλο για αντικατάσταση ή έργα που εξακολουθούν να καθορίζουν την παλαιότερη ονομασία Τύπου C στενής βάσης.
• Εύρος ονομαστικής διαμέτρου: 50 / 75 / 100 / 125 / 150 mm → κατάλληλο για μικρές και συμπαγείς διατάξεις καταστρώματος αντί για μεγάλους σταθμούς πρόσδεσης πλοίων ανοιχτής θαλάσσης.
• Εύρος SWL: 13 έως 43 kN → χρήση μόνο όπως ο παρεχόμενος πίνακας ασφαλούς ορίου εργασίας. Η κατεύθυνση φορτίου ρυμούλκησης και η υποστήριξη του καταστρώματος απαιτούν ακόμη επιβεβαίωση του έργου.
• Κατασκευή: μία πλάκα βάσης με δύο κιγκλιδώματα και ενισχυμένη σύνδεση → βοηθά στην κατανομή της δύναμης του σχοινιού στο κατάστρωμα μέσω μιας συμπαγούς διάταξης βάσης.
• Κύριες διαστάσεις: A, b, B, D, D1, h, h1, H, L, r, και t → χρησιμοποιούνται για τη σχεδίαση της ιστοσελίδας, τον έλεγχο του χώρου του καταστρώματος και την επιβεβαίωση της προσφοράς.
• Επιλογές υλικού: χάλυβας C-Mn, ανοξείδωτος χάλυβας και ειδικός χάλυβας για έργα παγοθραυστικών → η ακριβής ποιότητα και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
• Επεξεργασία επιφάνειας: αμμοβολή Sa 2.5 + ένα στρώμα εποξειδικού αστάρι εργοστασίου ως αναφορά → γυαλισμένη, γαλβανισμένη ή προσαρμοσμένη φινίρισμα μπορεί να συζητηθεί όταν απαιτείται.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Εντολής

Βήμα 1: Επιβεβαιώστε το χαλύβδινο διπλό κιγκλίδωμα GB/T 554 Τύπου C με στενή βάση και ονομαστική διάμετρο 50 / 75 / 100 / 125 / 150 mm σύμφωνα με το σχέδιο του σκάφους.

Βήμα 2: Επιβεβαιώστε εάν το έργο είναι αντικατάσταση παλαιού προτύπου βάσει του GB/T 554-2008 ή νέο έργο που απαιτεί έλεγχο του GB/T 554-2023 / ISO 13795:2020.

Βήμα 3: Επιβεβαιώστε τη λειτουργία πρόσδεσης ή ρυμούλκησης, το μέγεθος του σχοινιού, τη γωνία καθοδήγησης του σχοινιού, την προοριζόμενη κατεύθυνση φορτίου, τα κοντινά τσοκ ή φαρλέους, και εάν το κιγκλίδωμα χρησιμοποιείται για κανονική πρόσδεση ή βοήθεια ρυμούλκησης.

Βήμα 4: Επιβεβαιώστε τη διεπαφή εγκατάστασης στο κατάστρωμα: επιφάνεια βάσης, λεπτομέρεια συγκόλλησης, πάχος πλάκας καταστρώματος, τοπική ενίσχυση, διαθέσιμος χώρος και μέθοδος εγκατάστασης ναυπηγείου.

Βήμα 5: Επιβεβαιώστε την απαίτηση υλικού: χάλυβας C-Mn, ανοξείδωτος χάλυβας ή ειδικός χάλυβας για χρήση σε χαμηλές θερμοκρασίες / παγοθραυστικά, εάν απαιτείται.

Βήμα 6: Επιβεβαιώστε την επεξεργασία επιφάνειας: αστάρι εργοστασίου, τελικό σύστημα επίστρωσης, γαλβανισμένο φινίρισμα, γυαλισμένος καθρέφτης / σατινέ ανοξείδωτος χάλυβας ή άλλη απαίτηση επίστρωσης του έργου.

Βήμα 7: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό ταξινόμησης, επιθεώρηση συγκόλλησης, NDT, επιθεώρηση μάρτυρα ή άλλη απαίτηση του έργου.

Βήμα 8: Παρέχετε ποσότητα, τύπο σκάφους, σχέδιο εγκατάστασης, προορισμό παράδοσης, απαιτούμενη ημερομηνία παράδοσης και φωτογραφίες αναφοράς, εάν υπάρχουν.

Δομή

Δύο κάθετα κιγκλιδώματα | Κοινή στενή πλάκα βάσης | Ενισχυμένη δομή σύνδεσης | Συγκολλητή διεπαφή καταστρώματος | Ακτίνα κεφαλής επαφής σχοινιού | Συμπαγής επιφάνεια καταστρώματος | Βαμμένη ή καθορισμένη επεξεργασία επιφάνειας

Πλεονεκτήματα Συγκόλλησης, Διαδρομής Φορτίου & Μηχανικής

• Η κατασκευή στενής βάσης Τύπου C παρέχει μια συμπαγή διάταξη δύο κιγκλιδωμάτων, όπου η διάταξη του σκάφους έχει περιορισμένο χώρο στο κατάστρωμα, αλλά εξακολουθεί να απαιτεί μια τυπική διαμόρφωση διπλού κιγκλιδώματος.
• Η κοινή πλάκα βάσης και η ενισχυμένη σύνδεση βοηθούν στη μεταφορά της τοπικής δύναμης του σχοινιού στη δομή του καταστρώματος. Η ενίσχυση του καταστρώματος και η λεπτομέρεια της συγκόλλησης πρέπει να ελέγχονται από το ναυπηγείο ή το γραφείο σχεδιασμού.
• Οι στρογγυλεμένες περιοχές επαφής του σχοινιού πρέπει να λειανθούν και να λειανθούν για να μειωθεί η αιχμηρή τοπική επαφή και να αποφευχθεί η περιττή φθορά του σχοινιού κατά τη διάρκεια της πρόσδεσης ή της βοήθειας ρυμούλκησης.
• Το SWL πρέπει να αντιμετωπίζεται σύμφωνα με τον παρεχόμενο πίνακα GB/T 554 Τύπου C και την εγκεκριμένη διάταξη πρόσδεσης / ρυμούλκησης του σκάφους. Δεν πρέπει να συγχέεται με το φορτίο θραύσης του σχοινιού ή το φορτίο δοκιμής.
• Για έργα αντικατάστασης, το σχήμα στενής βάσης Τύπου C, το συνολικό μήκος L, η διάμετρος κιγκλιδώματος D, το πλάτος βάσης B και το ύψος H πρέπει να συγκριθούν με την υπάρχουσα διάταξη καταστρώματος πριν από την παραγωγή.
• Η ιχνηλασιμότητα υλικού, η ποιότητα συγκόλλησης, η επιθεώρηση διαστάσεων, η επιθεώρηση επίστρωσης και το πεδίο εφαρμογής του πιστοποιητικού μπορούν να κανονιστούν σύμφωνα με την συμφωνημένη παραγγελία και τη διαδικασία έγκρισης του έργου.
• Επειδή οι δημόσιες πληροφορίες δείχνουν ότι το GB/T 554-2023 έχει αντικαταστήσει το GB/T 554-2008, το ισχύον έτος προτύπου πρέπει να επιβεβαιωθεί πριν από την τελική έκδοση του φύλλου δεδομένων.

Προσαρμοσμένα Χαρακτηριστικά

• Πρότυπο: GB/T 554-2008 σύμφωνα με τα παρεχόμενα δεδομένα → χρήση για αντικατάσταση παλαιού προτύπου ή έργα που εξακολουθούν να καθορίζουν κιγκλιδώματα στενής βάσης Τύπου C.
• Έλεγχος Τελευταίου Προτύπου: GB/T 554-2023 προς επιβεβαίωση για νέα έργα → οι δημόσιες πληροφορίες προτύπων αναφέρουν ότι το GB/T 554-2023 αντικατέστησε το GB/T 554-2008.
• Τύπος: Τύπος C στενή βάση → συμπαγές διπλό κιγκλίδωμα με δύο κιγκλιδώματα σε μία πλάκα βάσης.
• Ονομαστική Διάμετρος: 50 / 75 / 100 / 125 / 150 mm → επιλογή βάσει σχεδίου σκάφους, πίνακα SWL, διάταξης σχοινιού και χώρου καταστρώματος.
• SWL: 13 / 18 / 25 / 34 / 43 kN → χρήση του παρεχόμενου πίνακα και επιβεβαίωση κατεύθυνσης φορτίου, ενίσχυσης καταστρώματος και βάσης έγκρισης έργου.
• Υλικό: χάλυβας C-Mn / ανοξείδωτος χάλυβας / ειδικός χάλυβας προς επιβεβαίωση → τελική ποιότητα, απαίτηση χαμηλής θερμοκρασίας και πεδίο εφαρμογής πιστοποιητικού ακολουθούν τις προδιαγραφές του έργου.
• Εγκατάσταση: Συγκολλητή στο κατάστρωμα → το πόδι συγκόλλησης, η προετοιμασία της βάσης και η ενίσχυση του καταστρώματος πρέπει να επιβεβαιωθούν από εγκεκριμένο σχέδιο.
• Επεξεργασία Επιφάνειας: αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργοστασίου ως αναφορά → τελική επίστρωση, γαλβάνισμα ή στίλβωση ακολουθούν τις απαιτήσεις του πελάτη.
• Απαίτηση Πιστοποιητικού: Διαθέσιμο σύμφωνα με το πεδίο εφαρμογής της παραγγελίας → η επιθεώρηση ταξινόμησης και το επίπεδο πιστοποιητικού πρέπει να επιβεβαιωθούν πριν από την προσφορά.

Πώς Λειτουργεί

Το σχοινί πρόσδεσης ή ρυμούλκησης προσεγγίζει το κιγκλίδωμα → Το σχοινί τυλίγεται γύρω από ένα ή και τα δύο κιγκλιδώματα σύμφωνα με την εγκεκριμένη καθοδήγηση σχοινιού → Η τοπική δύναμη του σχοινιού μεταφέρεται μέσω του σώματος του κιγκλιδώματος και της ενισχυμένης πλάκας βάσης → Η συγκολλητή σύνδεση και η ενίσχυση του καταστρώματος μεταφέρουν το φορτίο στη δομή του σκάφους → Η επίστρωση και η επιθεώρηση ολοκληρώνονται μετά την εγκατάσταση

Εφαρμογές

Μικρά σκάφη | Πλοία εσωτερικών υδάτων | Σκάφη εργασίας | Βάρκες | Σκάφη λιμενικής εξυπηρέτησης | Συμπαγείς σταθμοί πρόσδεσης καταστρώματος | Θέσεις ελαφριάς βοήθειας ρυμούλκησης | Έργα ναυπήγησης και αντικατάστασης

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο επιθεώρησης, την ιχνηλασιμότητα υλικού και τη διαδικασία έγκρισης της εταιρείας ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Είναι το GB/T 554-2008 ακόμα το τελευταίο πρότυπο για αυτό το κιγκλίδωμα;

Α1: Οι δημόσιες πληροφορίες προτύπων δείχνουν ότι το GB/T 554-2023 έχει αντικαταστήσει το GB/T 554-2008. Εάν το σχέδιο του σκάφους εξακολουθεί να καθορίζει το GB/T 554-2008 Τύπου C, μπορεί να εξεταστεί ως αντικατάσταση ή ειδική απαίτηση έργου. Για νέα έργα, επιβεβαιώστε εάν πρέπει να χρησιμοποιηθεί το GB/T 554-2023 ή το ISO 13795:2020.

Ε2: Μπορεί ο πίνακας SWL να χρησιμοποιηθεί απευθείας για ρυμούλκηση;

Α2: Ο παρεχόμενος πίνακας παρέχει τιμές SWL για το κιγκλίδωμα Τύπου C. Η πραγματική χρήση ρυμούλκησης ή πρόσδεσης πρέπει να ελέγχεται έναντι της γωνίας καθοδήγησης του σχοινιού, της κατεύθυνσης φορτίου, της ενίσχυσης του καταστρώματος, των λεπτομερειών συγκόλλησης και της βάσης έγκρισης του έργου. Το SWL δεν πρέπει να συγχέεται με το φορτίο θραύσης του σχοινιού ή το φορτίο δοκιμής.

Ε3: Τι πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε το έτος προτύπου, στενή βάση Τύπου C, ονομαστική διάμετρο, απαίτηση SWL, ποιότητα υλικού, επεξεργασία επιφάνειας, ποσότητα, απαίτηση πιστοποιητικού, σχέδιο εγκατάστασης στο κατάστρωμα, προορισμό παράδοσης και απαιτούμενη ημερομηνία παράδοσης.
