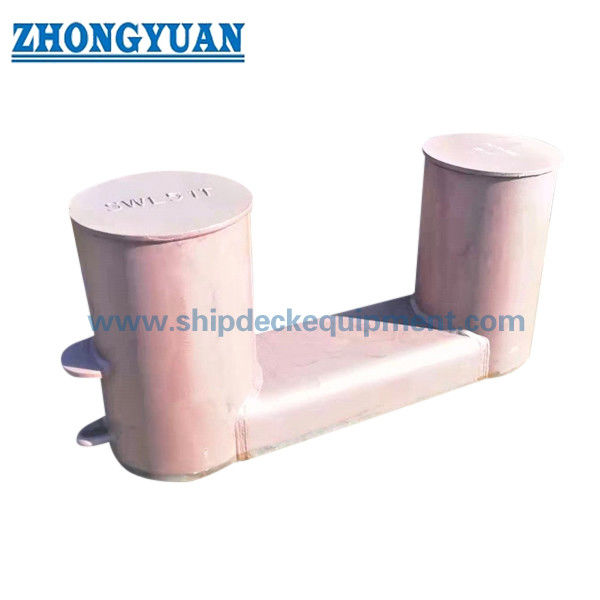

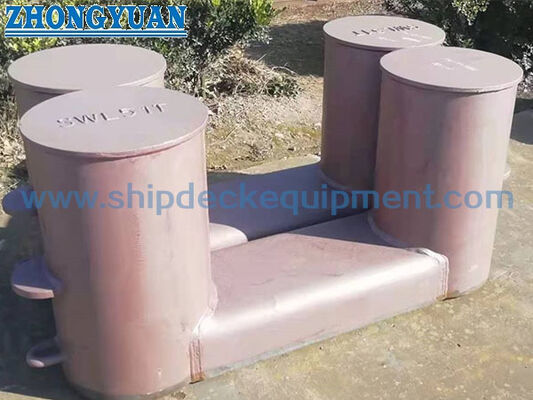

Ζυγισμένο ατσάλι διπλό κομμάτι μπόλαρντ με συμπαγή πλάκα βάσης.

Περιγραφή Προϊόντος

Επισκόπηση Προϊόντος

Το συγκολλητό ατσάλινο παλούκο διπλής κεφαλής τύπου Α ISO 13795 είναι ένα κατάστρωμα εξάρτημα με συμπαγή βάση που χρησιμοποιείται για διατάξεις πρόσδεσης και ρυμούλκησης πλοίων. Εγκαθίσταται σε ενισχυμένο κατάστρωμα θεμελίωσης και επιλέγεται μαζί με το σχέδιο πρόσδεσης και ρυμούλκησης του σκάφους, την κατεύθυνση της γραμμής πρόσδεσης, τη χρήση μίας/δύο γραμμών, τη διάταξη μάτι πρόσδεσης ρυμούλκησης, τη λεπτομέρεια συγκόλλησης στο κατάστρωμα και τις απαιτήσεις ταξινόμησης.

Αυτή η σελίδα έχει προετοιμαστεί για συγκολλητά ατσάλινα παλούκα τύπου Α με συμπαγή πλάκα βάσης σύμφωνα με τα παρεχόμενα δεδομένα προϊόντος ISO 13795:2020. Η δομή χρησιμοποιεί δύο συγκολλητούς ατσάλινους στύλους, μια συμπαγή πλάκα βάσης, πτερύγια για τη διατήρηση της γραμμής πρόσδεσης ή ρυμούλκησης όσο το δυνατόν χαμηλότερα, και μια πλάκα ματιού για τη σύνδεση σχοινιού ή αλυσίδας ακινητοποίησης. Ο παρεχόμενος πίνακας καλύπτει ονομαστικά μεγέθη από 150 έως 600, με παραλλαγές Α/Β για διάφορα μεγέθη. Η τελική σήμανση SWL, η ενίσχυση καταστρώματος, η λεπτομέρεια συγκόλλησης και το πεδίο εφαρμογής του πιστοποιητικού θα πρέπει να επιβεβαιωθούν σύμφωνα με το σχέδιο του έργου και τη διαδικασία ταξινόμησης.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: συγκολλητό ατσάλινο παλούκο διπλής κεφαλής → εξάρτημα πρόσδεσης και ρυμούλκησης τοποθετημένο στο κατάστρωμα για θαλάσσια σκάφη.
• Πρότυπο και τύπος: ISO 13795:2020 Τύπος Α → συγκολλητό ατσάλινο παλούκο με συμπαγή πλάκα βάσης σύμφωνα με τα παρεχόμενα δεδομένα προϊόντος.
• Εύρος ονομαστικού μεγέθους: Dn 150 έως Dn 600 → η επιλογή εξαρτάται από το SWL, τον χώρο καταστρώματος, τη διάταξη σχοινιού και το σχέδιο του σκάφους.
• Εύρος SWL από τα παρεχόμενα δεδομένα: 54–1401 kN για χρήση πρόσδεσης με ένα σχοινί, 49–948 kN για χρήση πρόσδεσης με δύο σχοινιά, και 98–1893 kN για χρήση ρυμούλκησης → η τελική σήμανση θα πρέπει να ακολουθεί την πραγματική συνθήκη φόρτισης και τη συμφωνία χρήστη-κατασκευαστή.
• Δομή: δύο συγκολλητοί ατσάλινοι στύλοι, συμπαγής πλάκα βάσης, πτερύγια ελέγχου σχοινιού και πλάκα ματιού ακινητοποίησης → κατάλληλο για ελεγχόμενο χειρισμό γραμμής πρόσδεσης και ρυμούλκησης.
• Βάση υλικού: συγκολλήσιμη ατσάλινη πλάκα / ατσάλινος σωλήνας με όριο διαρροής όχι μικρότερο από 235 N/mm² ή ισοδύναμο → η τελική ποιότητα και το πεδίο εφαρμογής του πιστοποιητικού υλικού θα πρέπει να επιβεβαιωθούν.
• Επιφανειακή επεξεργασία: αμμοβολή Sa 2.5 + ένα στρώμα εποξειδικού αστάρι εργοστασίου, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένο φινίρισμα → η τελική επίστρωση ακολουθεί τις προδιαγραφές βαφής του σκάφους.
• Εύρος υπολογιζόμενου βάρους: 29 έως 1391 kg από τα παρεχόμενα δεδομένα → χρήσιμο για τον σχεδιασμό θεμελίωσης καταστρώματος, τον χειρισμό, τη συσκευασία και την εκτίμηση φορτίου.

Κύριες Τεχνικές Παράμετροι

Βήμα 2: Επιβεβαιώστε εάν το παλούκο χρησιμοποιείται για πρόσδεση, ρυμούλκηση ή και τα δύο. Προσδιορίστε τη χρήση πρόσδεσης με ένα σχοινί, τη χρήση πρόσδεσης με δύο σχοινιά ή τη διάταξη μάτι πρόσδεσης ρυμούλκησης.

Βήμα 3: Επιβεβαιώστε το απαιτούμενο SWL, την πραγματική γωνία προσέγγισης του σχοινιού, τον τύπο του σχοινιού, τη διάμετρο του σχοινιού, τη διάταξη του παλούκου και εάν απαιτείται επιλογή παραλλαγής Α/Β για το ονομαστικό μέγεθος.

Βήμα 4: Επιβεβαιώστε τη θεμελίωση καταστρώματος, την ενίσχυση καταστρώματος, το μήκος συγκόλλησης, τον χώρο εγκατάστασης και εάν τα πτερύγια και η πλάκα ματιού ακινητοποίησης ταιριάζουν με τη διάταξη του ναυπηγείου.

Βήμα 5: Επιβεβαιώστε την ποιότητα υλικού, τη διαδρομή του στύλου από ατσάλινο σωλήνα ή πλάκα, την επιφανειακή επεξεργασία, το πεδίο εφαρμογής NDT / επιθεώρησης, την απαίτηση πιστοποιητικού και την απαίτηση μάρτυρα ταξινόμησης πριν από την προσφορά.

Βήμα 6: Παρέχετε ποσότητα, τύπο σκάφους, θέση εφαρμογής, σχέδιο GA ή σχέδιο διάταξης καταστρώματος, τόπο παράδοσης, απαιτούμενο χρόνο παράδοσης και φωτογραφίες αναφοράς εάν υπάρχουν.

Δομή

Διπλοί συγκολλητοί ατσάλινοι στύλοι | Συμπαγής πλάκα βάσης | Πτερύγια ελέγχου σχοινιού | Πλάκα ματιού ακινητοποίησης | Διεπαφή συγκόλλησης καταστρώματος | Στύλος από συγκολλήσιμη ατσάλινη πλάκα / ατσάλινο σωλήνα | Λείες ακμές επαφής σχοινιού | Αστάρι εργοστασίου ή καθορισμένη επιφανειακή επεξεργασία

Πλεονεκτήματα Πρόσδεσης, Ρυμούλκησης & Κατασκευής

Η διάταξη διπλής κεφαλής παρέχει ένα πρακτικό εξάρτημα καταστρώματος για πρόσδεση σε σχήμα οκτώ και σύνδεση μάτι πρόσδεσης ρυμούλκησης όταν το σχέδιο του σκάφους καθορίζει ISO 13795 Τύπος Α.

Η συμπαγής πλάκα βάσης βοηθά στην τοποθέτηση του παλούκου σε σταθμούς πρόσδεσης πλοίων όπου πρέπει να λαμβάνονται υπόψη ο διαθέσιμος χώρος καταστρώματος και τα γύρω εξαρτήματα.

• Τα πτερύγια χρησιμοποιούνται για να διατηρούν το σχοινί όσο το δυνατόν χαμηλότερα στο παλούκο, γεγονός που βοηθά στη μείωση του φορτίου κάμψης που εφαρμόζεται στους στύλους του παλούκου υπό την καθορισμένη διάταξη σχοινιού.
• Η πλάκα ματιού ακινητοποίησης παρέχει ένα καθορισμένο σημείο για τη σύνδεση του σχοινιού ή της αλυσίδας ακινητοποίησης, σύμφωνα με την εγκεκριμένη διαδικασία λειτουργίας του σκάφους.
• Οι παραλλαγές μεγέθους Α/Β επηρεάζουν το πάχος τοιχώματος, το μήκος συγκόλλησης, το SWL και το υπολογιζόμενο βάρος. Η επιλογή παραλλαγής θα πρέπει να ακολουθεί τη βάση φορτίου του έργου και το σχέδιο του σκάφους.
• Η συγκολλητή ατσάλινη κατασκευή απαιτεί ελεγχόμενη κοπή, διαμόρφωση ή προετοιμασία σωλήνων, συναρμολόγηση, συγκόλληση, επιθεώρηση συγκόλλησης και έλεγχο διαστάσεων γύρω από την πλάκα βάσης και τις μεταβάσεις των στύλων.
• Η θεμελίωση καταστρώματος και οι λεπτομέρειες συγκόλλησης θα πρέπει να ελέγχονται από το ναυπηγείο ή το γραφείο σχεδιασμού, επειδή τα φορτία πρόσδεσης και ρυμούλκησης μεταφέρονται μέσω των στύλων του παλούκου, της συμπαγούς πλάκας βάσης, των συγκολλήσεων και της τοπικής δομής του καταστρώματος.
• Η σήμανση SWL θα πρέπει να συμφωνείται σύμφωνα με την πραγματική συνθήκη φόρτισης, τη διάταξη σχοινιού και τη συμφωνία κατασκευαστή-χρήστη. Δεν θα πρέπει να αντικαθίσταται από τη διατύπωση MBL, proof load ή test load χωρίς έγκριση.
• Προσαρμοσμένα Χαρακτηριστικά
• Πρότυπο: ISO 13795:2020 → χρήση όταν η προδιαγραφή του ναυπηγείου ή του ιδιοκτήτη απαιτεί συγκολλητά ατσάλινα παλούκα για θαλάσσια σκάφη.

Τύπος: Τύπος Α συμπαγής πλάκα βάσης → κατάλληλο όταν το σχέδιο του σκάφους καθορίζει τη διαμόρφωση συγκολλητού ατσάλινου παλούκου με συμπαγή βάση.

• Ονομαστικό Μέγεθος: 150 / 200 / 250A / 250B / 300A / 300B / 350A / 350B / 400A / 400B / 450A / 450B / 500A / 500B / 550A / 550B / 600 → επιλογή βάσει SWL, διάταξης σχοινιού και χώρου καταστρώματος.
• Χρήση Πρόσδεσης: οι τιμές SWL για ένα και δύο σχοινιά αναφέρονται ξεχωριστά → μην τις αναμιγνύετε με το SWL ρυμούλκησης ή το φορτίο θραύσης σχοινιού.
• Χρήση Ρυμούλκησης: το SWL για σκοπούς ρυμούλκησης υπόκειται στην πραγματική συνθήκη φόρτισης και την τελική συμφωνία σήμανσης → οι λεπτομερείς τιμές γραμμής θα πρέπει να επιβεβαιώνονται από το επίσημο πρότυπο ή το σχέδιο του έργου.
• Υλικό: επιλογή χάλυβα υψηλής αντοχής ή ανοξείδωτου χάλυβα → η ακριβής ποιότητα πλάκας / σωλήνα, η αντοχή διαρροής και η απαίτηση πιστοποιητικού θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
• Επιφανειακή Επεξεργασία: αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργοστασίου / γαλβανισμένο / γυαλισμένο / προσαρμοσμένο → το τελικό φινίρισμα ακολουθεί το περιβάλλον διάβρωσης και τις προδιαγραφές βαφής του σκάφους.
• Απαίτηση Πιστοποιητικού: διαθέσιμο σύμφωνα με το πεδίο παραγγελίας → πιστοποιητικό ταξινόμησης, πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού και επιθεώρηση με μάρτυρα θα πρέπει να συμφωνηθούν πριν από την παραγωγή.
• Πώς Λειτουργεί
• Η γραμμή πρόσδεσης ή ρυμούλκησης προσεγγίζει το παλούκο → Το σχοινί διατάσσεται σε σχήμα οκτώ ή σύνδεση μάτι πρόσδεσης ρυμούλκησης → Τα πτερύγια βοηθούν να διατηρείται το σχοινί χαμηλά στον στύλο → Το φορτίο μεταφέρεται μέσω των συγκολλητών στύλων, της συμπαγούς πλάκας βάσης, των συγκολλήσεων και της ενισχυμένης δομής καταστρώματος → Η σήμανση SWL, η επιθεώρηση και η επίστρωση ολοκληρώνονται σύμφωνα με τις απαιτήσεις του έργου

Εφαρμογές

Θαλάσσια σκάφη | Πλοία φορτίου | Χύδην φορτηγά | Δεξαμενόπλοια | Πλοία μεταφοράς εμπορευματοκιβωτίων | Ρυμουλκά | Σκάφη εργασίας | Σταθμοί πρόσδεσης πλοίων | Διατάξεις ρυμούλκησης πλοίων | Έργα νέων κατασκευών και αντικαταστάσεων

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να διευθετηθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο επιθεώρησης, την ιχνηλασιμότητα υλικού και τη διαδικασία έγκρισης της εταιρείας ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

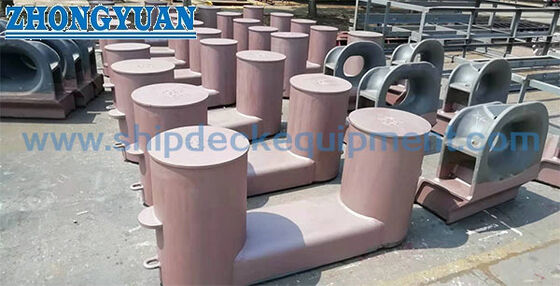

Σχέδια & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Είναι το παλούκο τύπου Α ISO 13795 κατάλληλο τόσο για πρόσδεση όσο και για ρυμούλκηση;

Α1: Ναι, τα παρεχόμενα δεδομένα προϊόντος διαχωρίζουν τις τιμές SWL για σκοπούς πρόσδεσης και ρυμούλκησης. Η πραγματική χρήση θα πρέπει να ακολουθεί τη διάταξη του σκάφους, τη μέθοδο σύνδεσης σχοινιού, τη θεμελίωση καταστρώματος και την τελική σήμανση SWL που έχει συμφωνηθεί για το έργο.

Ε2: Ποια είναι η διαφορά μεταξύ χρήσης ενός σχοινιού, χρήσης δύο σχοινιών και χρήσης ρυμούλκησης;

Α2: Η χρήση ενός σχοινιού και η χρήση δύο σχοινιών αναφέρονται σε διατάξεις πρόσδεσης σε σχήμα οκτώ για σκοπούς πρόσδεσης. Η χρήση ρυμούλκησης αναφέρεται στη διάταξη μάτι πρόσδεσης ρυμούλκησης. Αυτές οι περιπτώσεις φόρτισης δεν πρέπει να αναμιγνύονται και το σωστό SWL θα πρέπει να επιλέγεται σύμφωνα με το σχέδιο του έργου και την κατάσταση λειτουργίας.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε ISO 13795 Τύπος Α, ονομαστικό μέγεθος και παραλλαγή Α/Β, περίπτωση φόρτισης πρόσδεσης ή ρυμούλκησης, απαιτούμενο SWL, ποιότητα υλικού, επιφανειακή επεξεργασία, ποσότητα, απαίτηση πιστοποιητικού, σχέδιο διάταξης καταστρώματος, τόπο παράδοσης και απαιτούμενο χρόνο παράδοσης.
