Επισκόπηση του προϊόντος

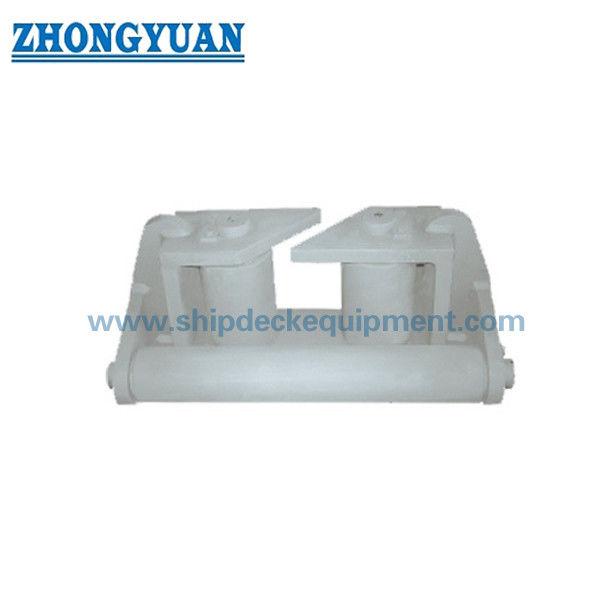

Το fairlead του μηχανικού σκάφους τύπου Α CB 3015 είναι ένα συγκρότημα καθοδήγησης κυλίνδρων που χρησιμοποιείται για τον έλεγχο της διαδρομής ενός σιδηροτροχίου ή άλλης γραμμής που καθορίζεται από το έργο σε μια θέση καθοδήγησης σχοινιών του μηχανικού σκάφους.Η διάταξη των τεσσάρων κυλίνδρων χρησιμοποιεί δύο κατακόρυφους κυλίνδρους και δύο οριζόντιους κυλίνδρους για να σχηματίσουν ένα καθοδηγούμενο άνοιγμα, βοηθώντας την γραμμή να αλλάξει κατεύθυνση, μειώνοντας παράλληλα την επαφή με τις σταθερές ατσάλινες άκρες.

Το εύρος των μεγεθών βασίζεται στην κάθετη διάμετρο κυλίνδρου D από 100 έως 300 mm, με διάμετρο σχοινιών χάλυβα αναφοράς από 19,5 έως 56 mm.Η επιλογή θα πρέπει να συντονίζεται με τη διάταξη ρυμούλκησης ή αγκυροβολίας του σκάφους., κατασκευή γραμμής, γωνία μολύβδου, φορτίο σχεδιασμού του έργου, θεμέλιο τοποθέτησης, υλικό κυλίνδρων, διάταξη άξονα, μέθοδος λίπανσης, σύστημα επίστρωσης και πεδίο ελέγχου.Ο επίσημος τυποποιημένος αριθμός είναι CB 3015-1983, που εμφανίζεται επίσης συνήθως στα κληρονομικά έγγραφα ως CB* 3015-83.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Μηχανοκίνητο σκάφος τετρακυλίδας → οδηγεί ρυμουλκήσεις ή αγκυροβολίες μέσω ελεγχόμενου ανοίγματος κυλίνδρων· δεν είναι κουβάς ή συσκευή ανύψωσης.
• Πρότυπο και τύπος: CB 3015-1983 Τύπος Α → αναφορά για τη διάταξη τύπου Α, ονομασία μεγέθους και κύριες διαστάσεις.
• Διατάξη κυλίνδρων: Δύο κατακόρυφοι κυλίνδροι + δύο οριζόντιοι κυλίνδροι → υποστηρίζει την καθοδήγηση της γραμμής τόσο σε οριζόντια όσο και σε κάθετη κατεύθυνση.
• Βόρεια διάμετρος κυλίνδρου D: 100 / 150 / 200 / 250 / 300 mm → ονομασία πρωτογενούς μοντέλου για την προσφορά και επιβεβαίωση σχεδίου.
• Οριζόντια διάμετρος κυλίνδρου D1: 85 έως 250 mm → συντονισμένη με το πλαίσιο τύπου Α και τη γεωμετρία επαφής με σχοινί.
• Εφαρμόσιμη διάμετρος σχοινιού από χάλυβα: 19,5 έως 56 mm, αναφορά → τελική καταλληλότητα εξαρτάται από την κατασκευή σχοινιού, τη γωνία μόλυβδου και τη βάση φόρτωσης του έργου.
• Κύριο περιτύλιγμα: L 540·1460 mm, B 340·900 mm, H 240·620 mm → χρησιμοποιείται για τη διάταξη του καταστρώματος ή του προπύργου και τον έλεγχο του χώρου εγκατάστασης.
• Υλικό και φινίρισμα: χάλυβα C-Mn, ήπιος χάλυβας, ανοξείδωτος χάλυβας, εκρηκτικά και εποξικά, γυαλιστερό, γαλβανιστικό,ή επικάλυψη έργου → το ακριβές υλικό του κατασκευαστικού στοιχείου και το φινίρισμα πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε τον τύπο A CB 3015-1983 και επιλέξτε το μοντέλο D100, D150, D200, D250 ή D300 σύμφωνα με το σχέδιο του δοχείου και το απαιτούμενο άνοιγμα κυλίνδρου.

Βήμα 2: Επιβεβαιώστε τη διάμετρο του σχοινιού από χάλυβα, την κατασκευή του σχοινιού, την ελάχιστη απαίτηση κάμψης, την κατεύθυνση της γραμμής εργασίας και τις αναμενόμενες γωνίες οδήγησης.Η διάμετρος σχοινιού αναφοράς δεν πρέπει να θεωρείται ως το προϊόν SWL ή MBL.

Βήμα 3: Επιβεβαιώστε τη θέση εγκατάστασης, τον διαθέσιμο χώρο, τη διάταξη της τρύπας τοποθέτησης, το θεμέλιο ή την τοπική ενίσχυση και εάν το fairlead είναι για νέο ή αντικαταστατικό έργο.

Βήμα 4: Επιβεβαιώνεται η διαίρεση του υλικού του κατασκευαστικού στοιχείου για το πλαίσιο, τους κυλίνδρους, τους άξονες, τους θάμνους ή τα ρουλέα, καθώς και οι απαιτήσεις λιπαντικής και συντήρησης.

Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας, την τελική επικάλυψη, την ανιχνευσιμότητα του υλικού, τη συμμετοχή της κοινωνίας των τάξεων, τη μαρτυρία της επιθεώρησης και το πεδίο εφαρμογής του πιστοποιητικού πριν από την προσφορά.

Βήμα 6: Παροχή της ποσότητας, του τύπου του δοχείου, της αίτησης, του σχεδίου ή των φωτογραφιών, του προορισμού παράδοσης, του απαιτούμενου χρόνου παράδοσης και τυχόν απαιτήσεων εναλλακτικότητας.

Δομή

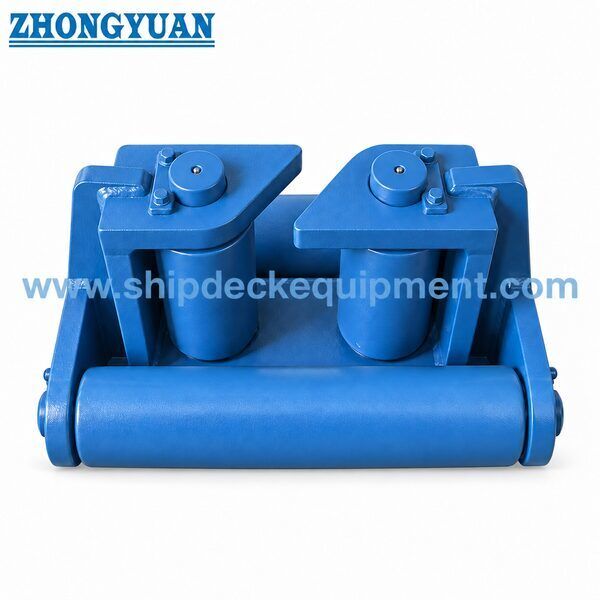

Δύο κατακόρυφοι κυλίνδροι. Δύο οριζόντιοι κυλίνδροι. Κουβάδες κυλίνδρων.

Οδηγία κυλίνδρων, εγκατάσταση και πλεονεκτήματα ποιότητας

• Η τετραμερής διάταξη κυλίνδρων μπορεί να καθοδηγήσει μια γραμμή όπου συμβαίνουν τόσο οριζόντιες όσο και κατακόρυφες αλλαγές κατεύθυνσης, μειώνοντας την άμεση γλίστρα κατά ενός σταθερού ανοιχτού χάλυβα.
• Τα πέντε τυποποιημένα μεγέθη D παρέχουν ένα σαφές σημείο εκκίνησης για την αντιστοίχιση της διάμετρου σχοινιού και της διάταξης του σκάφους. Η τελική επιλογή θα πρέπει να ελέγχεται ακόμη με βάση τις συνθήκες κατασκευής σχοινιού και φορτίου του έργου.
• Η ευθυγράμμιση του κυλίνδρου, η συγκεντριστικότητα του άξονα, η άνοδος στον άξονα και η ελεύθερη περιστροφή πρέπει να ελέγχονται κατά τη διάρκεια της συναρμολόγησης, έτσι ώστε η γραμμή να έρχεται σε επαφή με τις επιφάνειες των κυλίνδρων.
• Οι επιφάνειες επαφής με το σχοινί πρέπει να είναι ομαλές και απαλλαγμένες από κοφτερές άκρες που θα μπορούσαν να βλάψουν το σιδηροτροχείο, το συνθετικό σχοινί ή τις προστατευτικές επικάλυψεις του σχοινίου.
• Το πλαίσιο και η διασύνδεση τοποθέτησης μεταφέρουν την αντίδραση της γραμμής στην δομή υποστήριξης του πλοίου.και τοπική ενίσχυση παραμένουν υπό την ευθύνη του σχεδιασμού του σκάφους ή της διευθέτησης του ναυπηγείου.
• Τα μέρη φθοράς, οι θάμνοι ή τα ρουλεμάν, τα σημεία λίπανσης και οι λεπτομέρειες διατήρησης του άξονα μπορούν να επιβεβαιωθούν σύμφωνα με το σχέδιο του έργου και τη φιλοσοφία συντήρησης.
• Τα πιστοποιητικά υλικών, η εξέταση διαστάσεων, οι έλεγχοι περιστροφής, η επιθεώρηση της επικάλυψης και η μαρτυρία στην τάξη μπορούν να οργανωθούν σύμφωνα με το συμφωνημένο πεδίο εφαρμογής της παραγγελίας.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: CB 3015-1983 / legacy CB* 3015-83 → χρησιμοποιείται όταν η προδιαγραφή του σκάφους ή το σχέδιο αντικατάστασης απαιτεί αυτή τη διάταξη fairlead μηχανικού σκάφους.
• Τύπος: Τύπος Α τετρατροχιάς διαμόρφωσης → δύο κατακόρυφοι τροχιά και δύο οριζόντια τροχιά σχηματίζουν το άνοιγμα της καθοδηγούμενης γραμμής.
• Περιοχή μοντέλου: D100 / D150 / D200 / D250 / D300 → η ονομασία του μοντέλου ακολουθεί την κάθετη διάμετρο του κυλίνδρου.
• Εφαρμόσιμο σύρμα: Φ19.5 / 26 / 37.5 / 48.5 / 56 mm, αναφορά → επαλήθευση κατασκευής σχοινιών και απαιτήσεις κάμψης του έργου πριν από την παραγγελία.
• Υλικό: Χάλυβας C-Mn / μαλακού χάλυβα / ανοξείδωτου χάλυβα → πρέπει να επιβεβαιωθεί το ακριβές υλικό για το πλαίσιο, τους κυλίνδρους, τους άξονες και τους θάμνους.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + επόξυος πρώτης ύλης, βαμμένος, γυαλισμένος, γαλβανισμένος ή προσαρμοσμένος → πρέπει να ελέγχεται η συμβατότητα με τα κινούμενα μέρη και την τελική επικάλυψη του δοχείου.
• Εγκατάσταση: Διασύνδεση στερέωσης-τρύπας σύμφωνα με τον τυποποιημένο πίνακα διαστάσεων → θεμέλιο, στερεοδευτικά στοιχεία, ενίσχυση καταστρώματος ή προπύργου και κατεύθυνση γραμμής απαιτούν επιβεβαίωση του σχεδίου.
• Απαιτήσεις πιστοποιητικού: Διαθέσιμα σύμφωνα με τις απαιτήσεις του έργου → πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κατηγορίας ή πεδίο ελέγχου μαρτύρων θα πρέπει να συμφωνηθεί πριν από την προσφορά.

Πώς Λειτουργεί

Towing or mooring line approaches the fairlead → Line contacts the required vertical and/or horizontal roller → Rollers rotate as the line changes direction → Contact reaction passes through shafts and frame → Load is transferred into the vessel mounting foundation

Εφαρμογές

Γεωργικές μηχανές. Σκάφη με γερανό. Σκάφη που οδηγούν σωρούς. Μηχανικές φορτηγίδες.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά και η επιθεώρηση μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, την ιχνηλασιμότητα του υλικού, το συμφωνημένο πεδίο δοκιμής και τη διαδικασία έγκρισης από την εταιρεία ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ερώτηση 1:Πώς πρέπει να επιλέγεται το σωστό μέγεθος CB 3015 τύπου Α;

Α1:Ξεκινήστε με το σχέδιο του δοχείου, διάμετρο κυλίνδρου D, ισχύουσα διάμετρος σύρμα σχοινί, απαιτούμενο καθαρό άνοιγμα, κατεύθυνση της γραμμής, και διαθέσιμο χώρο εγκατάστασης.φόρτο σχεδιασμού έργου, και τη ρύθμιση της βάσης πριν από την τελική έγκριση.

Ε2:Η ισχύουσα διάμετρος σχοινιού αντιπροσωπεύει το δίκαιο SWL ή το MBL;

Α2:Ο πίνακας παρέχει διάμετρο σχοινιού αναφοράς και βασικές διαστάσεις.Οι τιμές αυτές πρέπει να καθορίζονται από τη βάση σχεδιασμού του έργου, διαρθρωτικός υπολογισμός, θεμέλιο του δοχείου και απαίτηση έγκρισης.

Ε3:Τι πρέπει να επιβεβαιωθεί πριν από την κατασκευή και την πιστοποίηση;

Α3:Επιβεβαιώνεται το πρότυπο και ο τύπος, το μοντέλο D, τα στοιχεία για το σχοινί, τα υλικά του πλαισίου και του κυλίνδρου, λεπτομέρειες για τον άξονα και το θάμνο ή το ρουλέν, η λίπανση, η επεξεργασία της επιφάνειας, το θεμέλιο τοποθέτησης, η ποσότητα, το πεδίο εφαρμογής του πιστοποιητικού,απαίτηση κοινωνίας τάξεων, προορισμό και χρονοδιάγραμμα παράδοσης.
