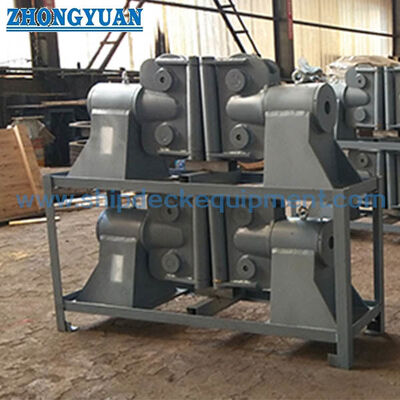

20-76 χιλιοστών Στροφική κεφαλή φεϊρλέιντ

Περιστρεφόμενη κεφαλή Fairlead 20-76 mm | Περιστρεφόμενο Fairlead για Ρυμούλκηση Πλοίων

Επισκόπηση προϊόντος

Η περιστρεφόμενη κεφαλή Fairlead 20-76 mm είναι ένα συγκρότημα καθοδήγησης σχοινιού τοποθετημένο στο κατάστρωμα για διατάξεις πρόσδεσης και ρυμούλκησης πλοίων όπου η κατεύθυνση του καλωδίου του συρματόσχοινου μπορεί να αλλάξει κατά τη λειτουργία. Η διάταξη περιστρεφόμενης κεφαλής και τροχαλίας βοηθά τη διαδρομή του σχοινιού να ευθυγραμμιστεί με την πραγματική γωνία απαγωγής, μειώνοντας την πλευρική επαφή που μπορεί να αποφευχθεί στην τροχαλία και υποστηρίζοντας ομαλότερη ανακατεύθυνση προς ή μακριά από τον εξοπλισμό ρυμούλκησης και πρόσδεσης.

Αυτό το προϊόν κυκλοφορεί συνήθως ως κεφαλή 360 μοιρών με περιστρεφόμενη κεφαλή Fairlead. Ωστόσο, τα παρεχόμενα τεχνικά δεδομένα αναφέρουν κίνηση τροχαλίας 90 μοιρών και εύρος κεφαλής περιστροφής ±90 μοίρες. Επομένως, η συνεχής περιστροφή 360 μοιρών δεν δηλώνεται όπως επιβεβαιώνεται σε αυτήν τη σελίδα και θα πρέπει να επαληθευτεί με βάση το εγκεκριμένο σχέδιο γενικής διάταξης. Το εύρος διαστάσεων καλύπτει διαμέτρους συρματόσχοινων από 20 έως 76 mm. Ο ορισμός φορτίου, οι τιμές αντοχής θραύσης για το μοντέλο, η σύνδεση βάσης, η ενίσχυση του καταστρώματος και το εύρος επιθεώρησης πρέπει να επιβεβαιώνονται για κάθε έργο.

Γρήγορες προδιαγραφές

• Ισχύουσα διάμετρος συρματόσχοινου: 20-76 mm → εννέα μεγέθη που αναφέρονται υποστηρίζουν προκαταρκτική επιλογή μοντέλου και σύγκριση σχεδίων.
• Δηλωμένο εύρος αντοχής θραύσης: 32-200 MT → μόνο ορολογία πηγής. δεν παρουσιάζεται ως SWL, MBL, δοκιμαστικό φορτίο ή επιτρεπόμενο φορτίο χωρίς τον πίνακα φόρτωσης του συγκεκριμένου μοντέλου.
• Δεδομένα περιστροφής: τροχαλία 90° + περιστρεφόμενη κεφαλή ±90° → υποστηρίζει την αλλαγή των γωνιών του σχοινιού. Η συνεχής περιστροφή κεφαλής 360° απομένει να επιβεβαιωθεί.
• Βασικές διαστάσεις: A, B, H και Φ → χρησιμοποιείται για έλεγχο χώρου καταστρώματος και συντονισμό σχεδίασης GA. ο ακριβής ορισμός του Φ απαιτεί το σχέδιο του έργου.
• Κατασκευή: περιστρεφόμενη κεφαλή, τροχαλία, άξονας / πείρος, βραχίονας στήριξης και βάση στερέωσης → η διάταξη ρουλεμάν ή δακτυλίου και οι αναστολείς περιστροφής πρέπει να προσδιορίζονται.
• Επιλογές υλικών: χάλυβας C-Mn / χυτός χάλυβας, με ανοξείδωτο χάλυβα που συζητείται ως επιλογή έργου → οι ακριβείς βαθμοί και η κατασκευή εξαρτημάτων πρέπει να επιβεβαιωθούν πριν από την προσφορά.
• Επεξεργασία επιφάνειας: Ανατινάξεις Sa 2,5 + ένα στρώμα εποξειδικού ασταριού ως σύστημα αναφοράς → η τελική επίστρωση ακολουθεί τις προδιαγραφές βαφής δοχείου ή έργου.
• Εστίαση εγκατάστασης: Διαδρομή φόρτωσης στο κατάστρωμα → σύνδεση βάσης, περιβάλλουσα απόσταση, δομή στήριξης και λεπτομέρειες συγκόλλησης ή μπουλονιών απαιτούν επιβεβαίωση από το ναυπηγείο ή το γραφείο σχεδιασμού.

Βασικές Τεχνικές Παράμετροι

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε τον τύπο σχοινιού και την ονομαστική διάμετρο. Ο παρεχόμενος πίνακας προσδιορίζεται από τη διάμετρο του συρματόσχοινου. η καταλληλότητα για συνθετικό σχοινί ή αλυσίδα αγκύρωσης πρέπει να επιβεβαιώνεται χωριστά.

Βήμα 2: Επιβεβαιώστε τη βάση φορτίου και παρέχετε το ελάχιστο φορτίο θραύσης σχοινιού, το αναμενόμενο φορτίο λειτουργίας, τον συντελεστή ασφαλείας και το καθήκον ρυμούλκησης ή πρόσδεσης. Ζητήστε τον πίνακα φόρτωσης για το συγκεκριμένο μοντέλο, επειδή η αναφερόμενη περιοχή 32-200 MT δεν αντιστοιχίζεται σε μεμονωμένα μεγέθη σχοινιών.

Βήμα 3: Επιβεβαιώστε τον απαιτούμενο φάκελο μολύβδου σχοινιού. Δηλώστε τις οριζόντιες και κατακόρυφες γωνίες απαγωγής και επαληθεύστε εάν το έργο χρειάζεται κίνηση κεφαλής ±90°, κίνηση τροχαλίας 90° ή πραγματική συνεχή περιστροφή 360°.

Βήμα 4: Επιβεβαιώστε τη διεπαφή εγκατάστασης: θέση καταστρώματος, αποτύπωμα βάσης, διάταξη συγκόλλησης ή βίδας, ενίσχυση καταστρώματος, περιβάλλουσα απόσταση και σχέση με το βαρούλκο, το άγκιστρο ρυμούλκησης ή άλλο εξοπλισμό χειρισμού σχοινιού.

Βήμα 5: Επιβεβαιώστε την ποιότητα υλικού, την απαίτηση αυλάκωσης τροχαλίας, τον τύπο ρουλεμάν ή δακτυλίου, τη στεγανοποίηση, τα σημεία λίπανσης, το σύστημα επίστρωσης, την απαίτηση χαμηλής θερμοκρασίας και οποιαδήποτε επιλογή από ανοξείδωτο χάλυβα ή ειδικό χάλυβα.

Βήμα 6: Παρέχετε ποσότητα, τύπο σκάφους, απαίτηση νηογνώμονα, εύρος επιθεώρησης και πιστοποιητικού, σχέδιο GA ή εγκατάστασης, προορισμό και απαιτούμενη ημερομηνία παράδοσης.

Δομή

Περιστρεφόμενη κεφαλή | αυλακωτή τροχαλία | Συναρμολόγηση άξονα / πείρου | Βάση στήριξης | Η διάταξη ρουλεμάν ή δακτυλίου πρέπει να επιβεβαιωθεί | Βάση τοποθέτησης στο κατάστρωμα | Η διάταξη διακοπής περιστροφής και ασφάλισης πρέπει να επιβεβαιωθεί

Πλεονεκτήματα Περιστροφής, Καθοδήγησης Σχοινιού & Εγκατάστασης

• Η περιστρεφόμενη κεφαλή μπορεί να ακολουθεί αλλαγές στην κατεύθυνση του καλωδίου του σχοινιού, γεγονός που βοηθά στη μείωση της πλευρικής φόρτισης που προκαλείται από την πίεση του σχοινιού μέσω μιας σταθερής ευθυγράμμισης τροχαλίας.
• Μια σωστά προσαρμοσμένη αυλάκωση τροχαλίας και λεία επιφάνεια επαφής με σχοινί μπορεί να μειώσει την τοπική φθορά και την ανομοιόμορφη επαφή. Το προφίλ αυλάκωσης πρέπει να επιβεβαιωθεί για την καθορισμένη κατασκευή και διάμετρο συρματόσχοινου.
• Οι κινήσεις περιστροφής και τροχαλίας πρέπει να παραμένουν ελεύθερες μέσα από τον εγκεκριμένο φάκελο λειτουργίας. Στο σχέδιο διάταξης του σκάφους θα πρέπει να ελέγχονται οι στάσεις περιστροφής, η παρακείμενη δομή και το διάκενο του σχοινιού.
• Ο άξονας τροχαλίας, το ρουλεμάν ή ο δακτύλιος, οι σφραγίδες και τα σημεία λίπανσης είναι κρίσιμα για τη συντήρηση εξαρτήματα. Ο ακριβής σχεδιασμός και τα διαστήματα σέρβις τους θα πρέπει να επιβεβαιώνονται από το εγκεκριμένο σχέδιο και εγχειρίδιο προμηθευτή.
• Τα φορτία Fairlead μεταφέρονται μέσω της βάσης στερέωσης στη δομή του καταστρώματος στήριξης. Ο οπλισμός καταστρώματος και οι λεπτομέρειες συγκόλλησης ή μπουλονιών θα πρέπει να επαληθεύονται από το ναυπηγείο ή το γραφείο σχεδιασμού του σκάφους.
• Η ιχνηλασιμότητα υλικού, η επιθεώρηση χύτευσης ή κατασκευής, η επιθεώρηση διαστάσεων, η NDT, η επαλήθευση φορτίου και η μαρτυρία κατηγορίας μπορούν να διευθετηθούν σύμφωνα με το συμφωνημένο πεδίο εφαρμογής και τη διαδικασία έγκρισης του έργου.

Προσαρμοσμένα χαρακτηριστικά

• Τύπος προϊόντος: Περιστρεφόμενη κεφαλή Fairlead → Οδηγός σχοινιού πολλαπλών κατευθύνσεων για διατάξεις πρόσδεσης και ρυμούλκησης πλοίων.
• Εύρος μεγέθους σχοινιού: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → επιλέξτε σύμφωνα με τον παρεχόμενο πίνακα μεγεθών συρματόσχοινου και το εγκεκριμένο σχέδιο.
• Διάταξη περιστροφής: Τραλέτα 90° + περιστρεφόμενη κεφαλή ±90° σύμφωνα με τα παρεχόμενα δεδομένα → πρέπει να επιβεβαιωθεί η συνεχής περιστροφή 360°.
• Όρος φόρτωσης: Αντοχή θραύσης 32-200 MT όπως παρέχεται → Απαιτούνται ακριβής ορισμός, συντελεστής ασφαλείας και τιμές μεγέθους προς μέγεθος πριν από την επιλογή μηχανικής.
• Υλικό: χάλυβας C-Mn / χυτός χάλυβας → η ακριβής ποιότητα, το πεδίο χύτευσης και τυχόν κατασκευασμένα εξαρτήματα πρέπει να επιβεβαιωθούν.
• Επεξεργασία Επιφανείας: Ανατινάξεις Sa 2.5 + εποξειδικό αστάρι καταστήματος ως αναφοράς → τελική επίστρωση, DFT, χρώμα και σύστημα επεξεργασίας ακολουθούν τις προδιαγραφές του έργου.
• Εγκατάσταση: Τοποθετημένο στο κατάστρωμα → η σύνδεση βάσης και η δομή στήριξης πρέπει να ταιριάζουν με τη διάταξη του σκάφους και την εγκεκριμένη διαδρομή φόρτωσης.
• Απαίτηση πιστοποιητικού: Διατίθεται σύμφωνα με το εύρος της παραγγελίας → πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό τάξης, έκθεση NDT και επιθεώρηση μάρτυρα θα πρέπει να συμφωνηθούν πριν από την προσφορά.

Πώς λειτουργεί

Το συρματόσχοινο πλησιάζει το Fairlead → Η περιστρεφόμενη κεφαλή στρέφεται προς το καλώδιο αλλαγής σχοινιού → Η τροχαλία περιστρέφεται καθώς το σχοινί κινείται → Η αυλάκωση οδηγεί το σχοινί ενώ περιορίζει την πλευρική επαφή → Τα φορτία αντίδρασης περνούν από τον άξονα, το βραχίονα και τη βάση στήριξης στην ενισχυμένη δομή καταστρώματος

Εφαρμογές

Ρυμουλκά | Σκάφη εργασίας | Μηχανικά σκάφη | Σταθμοί ρυμούλκησης πλοίων | Σταθμοί πρόσδεσης με μεταβαλλόμενες γωνίες μολύβδου σχοινιού | Έργα νεόδμησης και αντικατάστασης

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να τακτοποιηθούν σύμφωνα με τις απαιτήσεις του έργου, το εύρος της επιθεώρησης, την ιχνηλασιμότητα των υλικών και τη διαδικασία έγκρισης του νηογνώμονα.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers.

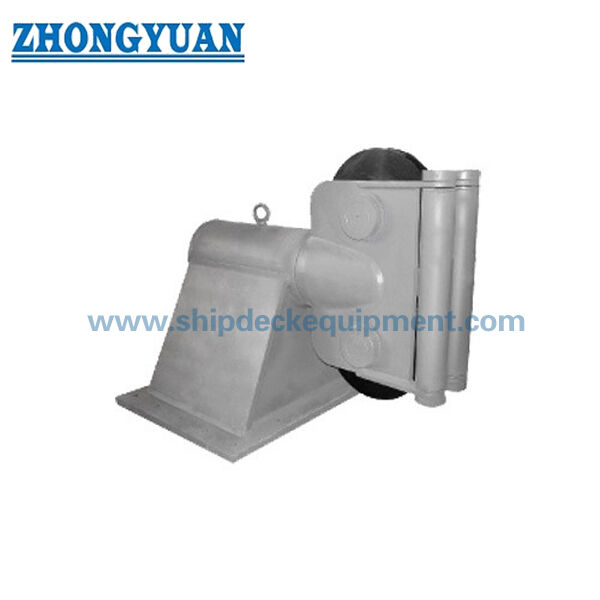

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Αυτό το Fairlead παρέχει συνεχή περιστροφή 360 μοιρών;

A1: Δεν επιβεβαιώνεται από τα παρεχόμενα δεδομένα. Το προϊόν διατίθεται στο εμπόριο ως περιστρεφόμενη κεφαλή Fairlead 360 μοιρών, ενώ η δηλωμένη κίνηση είναι τροχαλία 90° και περιστρεφόμενη κεφαλή ±90°. Η πραγματική συνεχής περιστροφή, οι στάσεις και ο φάκελος λειτουργίας θα πρέπει να επιβεβαιώνονται στο εγκεκριμένο σχέδιο GA.

Ε2: Μπορεί το εύρος αντοχής 32-200 MT να χρησιμοποιηθεί ως το Fairlead SWL;

A2: Όχι. Ο παρεχόμενος όρος είναι αντοχή σε θραύση και δεν παρέχεται χαρτογράφηση μεγέθους προς μέγεθος ή συντελεστής ασφάλειας. Δεν πρέπει να μετατραπεί σε SWL, σχοινί MBL, δοκιμαστικό φορτίο ή επιτρεπόμενο φορτίο χωρίς τον υπολογισμό του κατασκευαστή, τον πίνακα φόρτωσης και τη βάση έγκρισης έργου.

Ε3: Ποιες πληροφορίες συντήρησης χρειάζονται για μια περιστρεφόμενη κεφαλή Fairlead;

A3: Επιβεβαιώστε την κατάσταση αυλάκωσης τροχαλίας, την ελεύθερη περιστροφή, τη φθορά του άξονα και τον πείρο, τον τύπο ρουλεμάν ή δακτυλίου, την κατάσταση στεγανοποίησης, τα σημεία λίπανσης, τις προδιαγραφές γράσου, τα στοπ περιστροφής, τις συγκολλήσεις ή τα μπουλόνια βάσης και τα διαστήματα επιθεώρησης. Αυτές οι λεπτομέρειες πρέπει να περιλαμβάνονται στο εγκεκριμένο εγχειρίδιο ή στο φύλλο δεδομένων του έργου.

Παραγγελία

MOQ: 1 Μονάδα | Παράδοση: 30–60 ημέρες | Προσαρμογή διαθέσιμη

FAQ

Ε1: Γιατί να χρησιμοποιήσετε το περιστρεφόμενο Fairlead;
Α: Για την προσαρμογή της αλλαγής κατεύθυνσης του σχοινιού και τη μείωση του πλευρικού φορτίου.

Ε2: Πώς να επιλέξετε μέγεθος;
Α: Με βάση τη διάμετρο του σχοινιού και τη δύναμη θραύσης.

Ε3: Μπορεί να περιστραφεί πλήρως;
A: Η περιστρεφόμενη κεφαλή επιτρέπει ±90° περιστροφή ανάλογα με το σχέδιο.
