Οδηγός περιστρεφόμενης κεφαλής 20–76 mm για ρυμούλκηση & πρόσδεση πλοίων | Περιστρεφόμενος οδηγός τοποθετημένος στο κατάστρωμα

20–76 mm Περιστρεφόμενο Στόμιο Οδηγός Σχοινιού για Ρυμούλκηση & Νηοπομπή Πλοίων | Περιστρεφόμενο Στόμιο Οδηγός Σχοινιού Επί Εδάφους

Επισκόπηση Προϊόντος

Το περιστρεφόμενο στόμιο οδηγός σχοινιού 20-76 mm είναι μια διάταξη καθοδήγησης σχοινιού επί εδάφους για διατάξεις νηοπομπής και ρυμούλκησης πλοίων, όπου η κατεύθυνση του σύρματος μπορεί να αλλάζει κατά τη λειτουργία. Μια περιστρεφόμενη κεφαλή και διάταξη τροχαλίας βοηθούν τη διαδρομή του σχοινιού να ευθυγραμμιστεί με την πραγματική γωνία καθοδήγησης, μειώνοντας την ακούσια πλευρική επαφή στην τροχαλία και υποστηρίζοντας την ομαλότερη επανακατεύθυνση προς ή μακριά από τον εξοπλισμό ρυμούλκησης και νηοπομπής.

Αυτό το προϊόν διατίθεται συνήθως στην αγορά ως περιστρεφόμενο στόμιο οδηγός σχοινιού 360 μοιρών. Ωστόσο, τα παρεχόμενα τεχνικά δεδομένα αναφέρουν κίνηση τροχαλίας 90 μοιρών και εύρος περιστρεφόμενης κεφαλής ±90 μοιρών. Συνεπώς, η συνεχής περιστροφή 360 μοιρών δεν δηλώνεται ως επιβεβαιωμένη σε αυτή τη σελίδα και θα πρέπει να επαληθευτεί έναντι του εγκεκριμένου σχεδίου γενικής διάταξης. Το εύρος διαστάσεων καλύπτει διαμέτρους σύρματος από 20 έως 76 mm· ο ορισμός του φορτίου, οι τιμές αντοχής θραύσης ανά μοντέλο, η σύνδεση βάσης, η ενίσχυση καταστρώματος και το πεδίο επιθεώρησης θα πρέπει να επιβεβαιώνονται για κάθε έργο.

Γρήγορες Προδιαγραφές

• Εφαρμόσιμη διάμετρος σύρματος: 20-76 mm → εννέα καταχωρημένα μεγέθη υποστηρίζουν την προκαταρκτική επιλογή μοντέλου και τη σύγκριση σχεδίων.
• Δηλωμένο εύρος αντοχής θραύσης: 32-200 MT → μόνο ορολογία πηγής· δεν παρουσιάζεται ως SWL, MBL, φορτίο δοκιμής ή επιτρεπόμενο φορτίο χωρίς τον πίνακα φορτίων ανά μοντέλο.
• Δεδομένα περιστροφής: τροχαλία 90° + περιστρεφόμενη κεφαλή ±90° → υποστηρίζει μεταβαλλόμενες γωνίες καθοδήγησης σχοινιού· η συνεχής περιστροφή κεφαλής 360° παραμένει προς επιβεβαίωση.
• Κύριες διαστάσεις: A, B, H, και Φ → χρησιμοποιούνται για έλεγχο χώρου καταστρώματος και συντονισμό σχεδίου GA· ο ακριβής ορισμός του Φ απαιτεί το σχέδιο του έργου.
• Κατασκευή: περιστρεφόμενη κεφαλή, τροχαλία, άξονας / πείρος, βραχίονας στήριξης και βάση στήριξης → πρέπει να καθοριστεί η διάταξη ρουλεμάν ή δακτυλίου και οι στάσεις περιστροφής.
• Επιλογές υλικού: χάλυβας C-Mn / χυτοχάλυβας, με ανοξείδωτο χάλυβα να συζητείται ως επιλογή έργου → οι ακριβείς ποιότητες και η κατασκευή εξαρτημάτων πρέπει να επιβεβαιωθούν πριν από την προσφορά.
• Επιφανειακή επεξεργασία: αμμοβολή Sa 2.5 + ένα στρώμα εποξειδικού αστάρι εργοστασίου ως σύστημα αναφοράς → η τελική επίστρωση ακολουθεί την προδιαγραφή βαφής του σκάφους ή του έργου.
• Εστίαση εγκατάστασης: διαδρομή φορτίου επί εδάφους → η σύνδεση βάσης, η περιβάλλουσα απόσταση, η υποστηρικτική δομή και οι λεπτομέρειες συγκόλλησης ή βιδώματος απαιτούν επιβεβαίωση από το ναυπηγείο ή το γραφείο σχεδιασμού.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε τον τύπο και την ονομαστική διάμετρο του σχοινιού. Ο παρεχόμενος πίνακας αναγνωρίζεται από τη διάμετρο σύρματος· η καταλληλότητα για συνθετικό σχοινί ή αλυσίδα άγκυρας πρέπει να επιβεβαιωθεί ξεχωριστά.

Βήμα 2: Επιβεβαιώστε τη βάση φορτίου και δώστε την ελάχιστη αντοχή θραύσης του σχοινιού, το αναμενόμενο φορτίο λειτουργίας, τον συντελεστή ασφαλείας και το καθήκον ρυμούλκησης ή νηοπομπής. Ζητήστε τον πίνακα φορτίων ανά μοντέλο, επειδή το δηλωμένο εύρος 32-200 MT δεν αντιστοιχεί σε μεμονωμένα μεγέθη σχοινιών.

Βήμα 3: Επιβεβαιώστε τον απαιτούμενο φάκελο καθοδήγησης σχοινιού. Δηλώστε τις οριζόντιες και κάθετες γωνίες καθοδήγησης και επαληθεύστε εάν το έργο απαιτεί κίνηση κεφαλής ±90°, κίνηση τροχαλίας 90° ή πραγματική συνεχή περιστροφή 360°.

Βήμα 4: Επιβεβαιώστε τη διεπαφή εγκατάστασης: θέση καταστρώματος, αποτύπωμα βάσης, διάταξη συγκόλλησης ή βιδώματος, ενίσχυση καταστρώματος, περιβάλλουσα απόσταση και σχέση με την άγκυρα, το άγκιστρο ρυμούλκησης ή άλλο εξοπλισμό χειρισμού σχοινιού.

Βήμα 5: Επιβεβαιώστε την ποιότητα υλικού, την απαίτηση αυλακιού τροχαλίας, τον τύπο ρουλεμάν ή δακτυλίου, τη στεγανοποίηση, τα σημεία λίπανσης, το σύστημα επίστρωσης, την απαίτηση χαμηλής θερμοκρασίας και οποιαδήποτε επιλογή ανοξείδωτου ή ειδικού χάλυβα.

Βήμα 6: Δώστε την ποσότητα, τον τύπο σκάφους, την απαίτηση της ταξινόμησης, το πεδίο επιθεώρησης και πιστοποιητικού, το σχέδιο GA ή εγκατάστασης, τον προορισμό και την απαιτούμενη ημερομηνία παράδοσης.

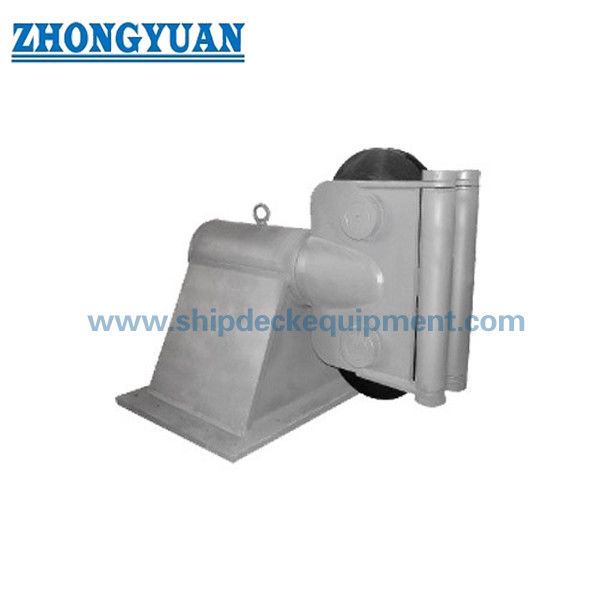

Δομή

Περιστρεφόμενη κεφαλή | Αυλακωτή τροχαλία | Σύστημα άξονα / πείρου | Βραχίονας στήριξης | Διάταξη ρουλεμάν ή δακτυλίου προς επιβεβαίωση | Βάση στήριξης καταστρώματος | Στάση περιστροφής και διάταξη ασφάλισης προς επιβεβαίωση

Πλεονεκτήματα Περιστροφής, Καθοδήγησης Σχοινιού & Εγκατάστασης

• Η περιστρεφόμενη κεφαλή μπορεί να ακολουθήσει τις αλλαγές στην κατεύθυνση καθοδήγησης του σχοινιού, γεγονός που βοηθά στη μείωση της πλευρικής φόρτισης που προκαλείται από την αναγκαστική διέλευση του σχοινιού μέσω μιας σταθερής ευθυγράμμισης τροχαλίας.
• Ένα σωστά ταιριασμένο αυλάκι τροχαλίας και μια λεία επιφάνεια επαφής σχοινιού μπορούν να μειώσουν την τοπική τριβή και την άνιση επαφή· το προφίλ του αυλακιού πρέπει να επιβεβαιωθεί για την καθορισμένη κατασκευή και διάμετρο σύρματος.
• Οι κινήσεις περιστροφής και τροχαλίας πρέπει να παραμένουν ελεύθερες εντός του εγκεκριμένου φακέλου λειτουργίας. Οι στάσεις περιστροφής, η παρακείμενη δομή και η απόσταση του σχοινιού πρέπει να ελέγχονται στο σχέδιο διάταξης του σκάφους.
• Ο άξονας τροχαλίας, το ρουλεμάν ή ο δακτύλιος, οι στεγανοποιήσεις και τα σημεία λίπανσης είναι κρίσιμα εξαρτήματα συντήρησης. Ο ακριβής σχεδιασμός και τα διαστήματα σέρβις τους πρέπει να επιβεβαιώνονται από το εγκεκριμένο σχέδιο του προμηθευτή και το εγχειρίδιο.
• Τα φορτία του οδηγού σχοινιού μεταφέρονται μέσω της βάσης στήριξης στην υποστηρικτική δομή του καταστρώματος. Η ενίσχυση του καταστρώματος και οι λεπτομέρειες συγκόλλησης ή βιδώματος πρέπει να επαληθεύονται από το ναυπηγείο ή το γραφείο σχεδιασμού του σκάφους.
• Η ιχνηλασιμότητα υλικού, η επιθεώρηση χύτευσης ή κατασκευής, η επιθεώρηση διαστάσεων, η NDT, η επαλήθευση φορτίου και η παρακολούθηση από την ταξινόμηση μπορούν να κανονιστούν σύμφωνα με το συμφωνημένο πεδίο του έργου και τη διαδικασία έγκρισης.

Προσαρμοσμένα Χαρακτηριστικά

• Τύπος Προϊόντος: Περιστρεφόμενο στόμιο οδηγός σχοινιού → οδηγός σχοινιού πολλαπλών κατευθύνσεων για διατάξεις νηοπομπής και ρυμούλκησης πλοίων.
• Εύρος Μεγέθους Σχοινιού: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → επιλέξτε σύμφωνα με τον παρεχόμενο πίνακα μεγέθους σύρματος και το εγκεκριμένο σχέδιο.
• Διάταξη Περιστροφής: Τροχαλία 90° + περιστρεφόμενη κεφαλή ±90° σύμφωνα με τα παρεχόμενα δεδομένα → η συνεχής περιστροφή 360° πρέπει να επιβεβαιωθεί.
• Όρος Φορτίου: Αντοχή θραύσης 32-200 MT όπως παρέχεται → απαιτείται ακριβής ορισμός, συντελεστής ασφαλείας και τιμές ανά μέγεθος πριν από την επιλογή μηχανικής.
• Υλικό: Χάλυβας C-Mn / χυτοχάλυβας → απαιτείται ακριβής ποιότητα, πεδίο χύτευσης και τυχόν κατασκευασμένα εξαρτήματα.
• Επιφανειακή Επεξεργασία: Αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργοστασίου ως αναφορά → η τελική επίστρωση, το DFT, το χρώμα και το σύστημα επισκευής ακολουθούν την προδιαγραφή του έργου.
• Εγκατάσταση: Επί εδάφους → η σύνδεση βάσης και η υποστηρικτική δομή πρέπει να ταιριάζουν με τη διάταξη του σκάφους και την εγκεκριμένη διαδρομή φορτίου.
• Απαίτηση Πιστοποιητικού: Διαθέσιμο σύμφωνα με το πεδίο παραγγελίας → πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό ταξινόμησης, έκθεση NDT και επιθεώρηση με μάρτυρα πρέπει να συμφωνηθούν πριν από την προσφορά.

Πώς Λειτουργεί

Το σύρμα προσεγγίζει τον οδηγό σχοινιού → Η περιστρεφόμενη κεφαλή στρέφεται προς την αλλαγή της κατεύθυνσης του σχοινιού → Η τροχαλία περιστρέφεται καθώς κινείται το σχοινί → Το αυλάκι καθοδηγεί το σχοινί περιορίζοντας την πλευρική επαφή → Τα φορτία αντίδρασης περνούν μέσω του άξονα, του βραχίονα και της βάσης στήριξης στην ενισχυμένη δομή του καταστρώματος

Εφαρμογές

Ρυμουλκά | Σκάφη εργασίας | Μηχανολογικά σκάφη | Σταθμοί ρυμούλκησης πλοίων | Σταθμοί νηοπομπής με μεταβαλλόμενες γωνίες καθοδήγησης σχοινιού | Έργα νέων κατασκευών και αντικαταστάσεων

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο επιθεώρησης, την ιχνηλασιμότητα υλικού και τη διαδικασία έγκρισης της ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

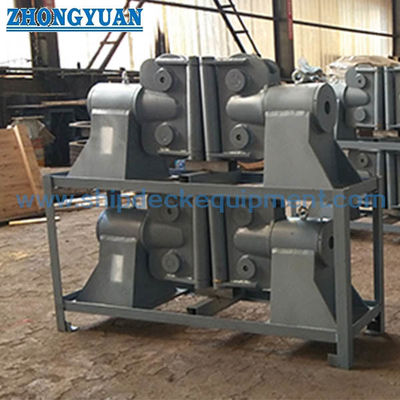

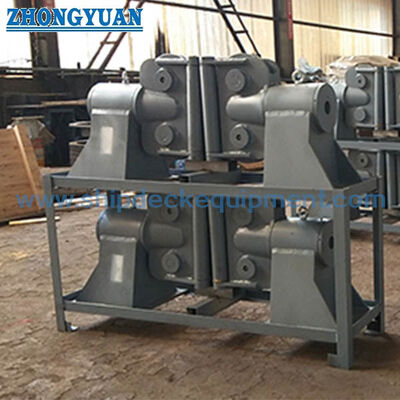

Σχέδια & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Παρέχει αυτός ο οδηγός σχοινιού συνεχή περιστροφή 360 μοιρών;

Α1: Δεν έχει επιβεβαιωθεί από τα παρεχόμενα δεδομένα. Το προϊόν διαφημίζεται ως περιστρεφόμενο στόμιο οδηγός σχοινιού 360 μοιρών, ενώ η δηλωμένη κίνηση είναι τροχαλία 90° και περιστρεφόμενη κεφαλή ±90°. Η πραγματική συνεχής περιστροφή, οι στάσεις και ο φάκελος λειτουργίας πρέπει να επιβεβαιωθούν στο εγκεκριμένο σχέδιο GA.

Ε2: Μπορεί το εύρος αντοχής θραύσης 32-200 MT να χρησιμοποιηθεί ως SWL του οδηγού σχοινιού;

Α2: Όχι. Ο παρεχόμενος όρος είναι αντοχή θραύσης και δεν παρέχεται αντιστοίχιση ανά μέγεθος ή συντελεστής ασφαλείας. Δεν πρέπει να μετατραπεί σε SWL, MBL σχοινιού, φορτίο δοκιμής ή επιτρεπόμενο φορτίο χωρίς τον υπολογισμό του κατασκευαστή, τον πίνακα φορτίων και τη βάση έγκρισης του έργου.

Ε3: Ποιες πληροφορίες συντήρησης απαιτούνται για έναν περιστρεφόμενο οδηγό σχοινιού;

Α3: Επιβεβαιώστε την κατάσταση του αυλακιού της τροχαλίας, την ελεύθερη περιστροφή, τη φθορά του άξονα και του πείρου, τον τύπο του ρουλεμάν ή του δακτυλίου, την κατάσταση της στεγανοποίησης, τα σημεία λίπανσης, την προδιαγραφή γράσου, τις στάσεις περιστροφής, τις συγκολλήσεις ή τις βίδες της βάσης και τα διαστήματα επιθεώρησης. Αυτές οι λεπτομέρειες πρέπει να περιλαμβάνονται στο εγκεκριμένο εγχειρίδιο ή στο φύλλο δεδομένων του έργου.

Παραγγελία

Ελάχιστη Ποσότητα Παραγγελίας: 1 Μονάδα | Παράδοση: 30–60 ημέρες | Διαθέσιμη προσαρμογή

Συχνές Ερωτήσεις

Ε1: Γιατί να χρησιμοποιήσετε περιστρεφόμενο οδηγό σχοινιού;
Α: Για να προσαρμοστεί η μεταβαλλόμενη κατεύθυνση του σχοινιού και να μειωθεί το πλευρικό φορτίο.

Ε2: Πώς να επιλέξετε το μέγεθος;
Α: Με βάση τη διάμετρο του σχοινιού και την αντοχή θραύσης.

Ε3: Μπορεί να περιστραφεί πλήρως;
Α: Η περιστρεφόμενη κεφαλή επιτρέπει περιστροφή ±90° ανάλογα με τον σχεδιασμό.
